SC-MS-FA монтажний фланець

Монтажний фланець типу SC-MS-F для пневмоциліндрів ISO 6432

: На складі

: від 87 до 128 грн

Розмір

Модель: SC-MS-F-16

Ціна: 87 ₴  за одиницю

Додати до списка бажань

Сума: 87 ₴

Модель Опції Ціна за одиницю
SC-MS-F-16 16 87 ₴
SC-MS-F-20 20 109 ₴
SC-MS-F-25 25 109 ₴
SC-MS-F-32 32 128 ₴

Монтажний фланець SC-MS-F забезпечує жорстко фіксоване кріплення за передню або задню кришку стандартних пневмоциліндрів ISO 6432 з круглим корпусом, зокрема і серії SC-MS нашого виробництва.

Комплект
  • Монтажний фланець 1 од.

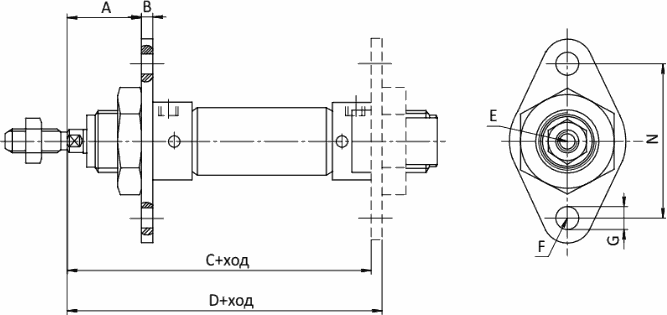

Креслення розмірів циліндру з фланцевим кріпленням
Таблиця — Розміри фланцевого кріплення SC-MS-F
Діаметр A B C D E F G N
8-10 13.5 2.5 62 64.5 12.5 5 4.5 30
12 19 3 72 75 15 6.5 5.5 40
16 19 3 78 81 15 6.5 5.5 40
20 20 4 92 96 20 8 6.6 50
25 24 4 97.5 101.5 20 8 6.6 50
------
