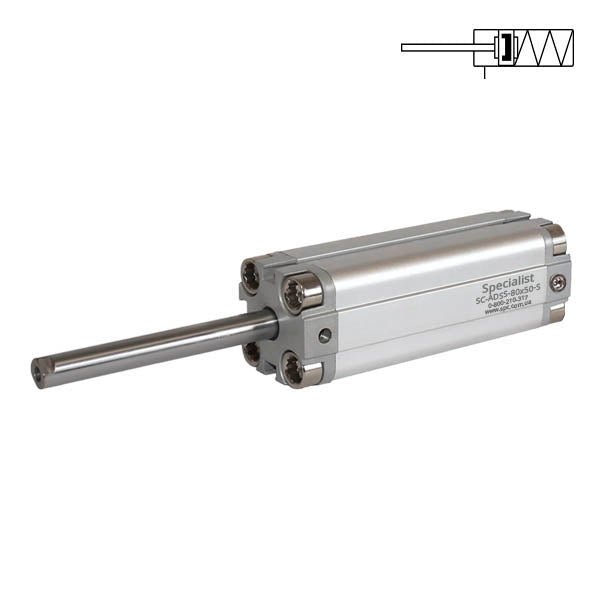

Компактний пневмоциліндр серії SC-ADSS з пружиною повернення в безштоковій порожнині

: На складі

: за запитом

Звичайна ціна

Діаметр поршню
Довжина ходу

Модель: SC-ADSS-16×25-S

Ціна: 0 ₴  за одиницю

Модель Опції Ціна за одиницю
SC-ADSS-16×25-S 16 мм / 25 мм за запитом
SC-ADSS-16×50-S 16 мм / 50 мм за запитом
SC-ADSS-20×25-S 20 мм / 25 мм за запитом
SC-ADSS-20×50-S 20 мм / 50 мм за запитом
SC-ADSS-25×25-S 25 мм / 25 мм за запитом
SC-ADSS-25×50-S 25 мм / 50 мм за запитом
SC-ADSS-32×25-S 32 мм / 25 мм за запитом
SC-ADSS-32×50-S 32 мм / 50 мм за запитом
SC-ADSS-40×25-S 40 мм / 25 мм за запитом
SC-ADSS-40×50-S 40 мм / 50 мм за запитом
SC-ADSS-50×25-S 50 мм / 25 мм за запитом
SC-ADSS-50×50-S 50 мм / 50 мм за запитом
SC-ADSS-63×25-S 63 мм / 25 мм за запитом
SC-ADSS-63×50-S 63 мм / 50 мм за запитом
SC-ADSS-80×25-S 80 мм / 25 мм за запитом
SC-ADSS-80×50-S 80 мм / 50 мм за запитом

Компактні короткоходові пневмоциліндри односторонньої дії з пружиною повернення в безштоковій порожнині та однобічним виходом штоку серії SC-ADSS виробництва "Спеціаліст" виготовляються з ходом до 50 мм, з діаметром поршня до 100 мм на якому встановлений магніт.

Односторонній пневматичний циліндр має 1 вхід для підключення до повітряпроводу. Коли стиснене повітря подається до входу ADSS, шток втягується у гільзу із силою до 2800 Ньютон (при Ø80 мм та 7 бар). Коли тиск скидається, пружина повертає шток у висунуте положення (без значних зусилль). Циліндри такого типу часто зустрічаються на верстатах китайського виробництва.

Таблиця — Технічні характеристики пневмоциліндрів SC-ADSS
Діаметр поршню, мм 12 16 20 25 32 40 50 63 80
Довжина ходу 50 мм
Різьба приєднання до пневматичної лінії M5×0.8 G1/8"
Спосіб дії Односторонньої дії з пружиною повернення в безштоковій порожнині
Магніт на поршні З магнітом на поршні (за замовчуванням), без магніту (на замовлення)
Шток Шток з однобічним виходом та різьбою на кінці (за замовчуванням)
Робоче середовище Стиснене повітря (після фільтру 40 мкм)
Діапазон робочого тиску 0,1...10 бар
Максимальний вхідний тиск 12 бар
Діапазон робочих температур від −10 до 60° С
Демпфування Гумова шайба
Тип датчика (для циліндра SC-ADV з магнітом на поршні) SC-CMS-E/SC-DMS-E

Короткохідні пневмоциліндри ADSS мають на корпусі алюмінієву гільзу з Т-подібними канавками, що дозволяє зручно встановлювати датчики положення.

На кінці штоку нарізається різьба для монтажу:

  • Внутрішня різьба штока (за замовчуванням)
  • Різьба штока зовнішня ADV-...-B
  • Шток без різьби (на замовлення)

Односторонній циліндр з пружиною має 1 вхід для підключення до пневмопроводу. Коли стиснене повітря подається до входу ADSS, шток втягується у гільзу із зусиллям, що залежить від діаметру поршню та тиску повітря. Коли тиск скидається, пружина повертає шток у висунуте положення (якщо не заважає навантаження).

Данний пневмоциліндр може пересувати навантаження лише в один бік з швидкістю до 100 мм/с

Розміри пневмоциліндрів короткоходових SC-ADSS

Таблиця — Розміри пневмоциліндру серії SC-ADSS
Діаметр T T1 D1 L E1 M3 T3 M2 H H2 D2 N N1 L2 E L1 H1 CH
12 6 4 6 29 M5 M4 18.5 M3 38 4.5 6 8 30 30 18 1 42.5 5
16 8
4 6 29 M5 M4 18.5 M4 38 4.5 8
8 30 30 18 1 42.5 7
20 10
4 6 36
M5 M5
18.5 M5
38 4.5 10
8 30 30 22
1.5
42.5 8
25 10
4 6 40 M5 M5
18.5 M5
39.5
5.5
10
8 31.5
41.5
26
1.5
45
8
32 12
4 6 50
G1/8"
M6
21.5
M6
44.5
6
12
8 36.5
52
32
2 50.5
10
40 12
4 6 60
G1/8"
M6
21.5
M6
45.5
6.5
12
8
37.5
62.5
42
2.5
52 10
50 12
4 6 68
G1/8"
M8
22.5
M8
45.5
7.5
16
8
37.5
71
50
3
53
13
63 12
4 8 87
G1/8"
M10
24.5
M8
50
7.5
16
8 42
91
62
4
57.5
13
80 16
4 8
107
G1/8"
M10
56
M10
56
8
20 8.5
47.5
111
82
4
64
17
100 20 4
8
128
G1/8
M10
31.5
M12 66.5
10
25
10.5
56
133
103
5
76.5
22
