| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SC-AND-20×25-S | 20 мм / 25 мм | 1,762 ₴ | |
| SC-AND-20×50-S | 20 мм / 50 мм | 1,818 ₴ | |
| SC-AND-25×25-S | 25 мм / 25 мм | 1,845 ₴ | |
| SC-AND-25×50-S | 25 мм / 50 мм | 1,903 ₴ | |

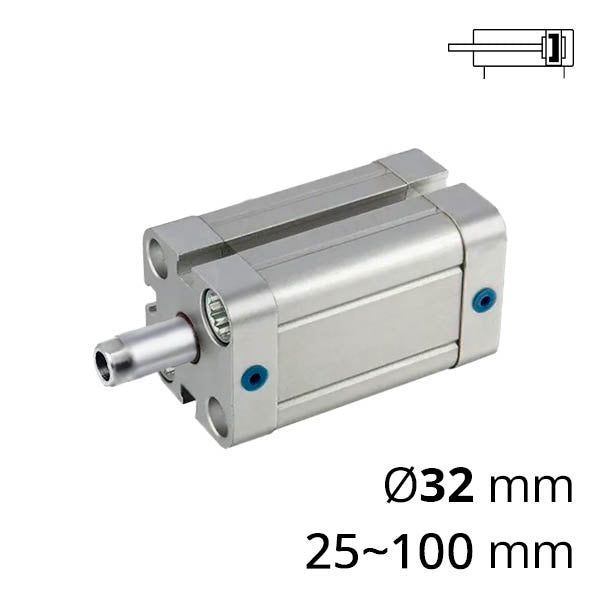

| SC-AND-32×25-S | 32 мм / 25 мм | 2,134 ₴ | |
| SC-AND-32×50-S | 32 мм / 50 мм | 2,199 ₴ | |
| SC-AND-32×100-S | 32 мм / 100 мм | 2,328 ₴ | |
| SC-AND-40×25-S | 40 мм / 25 мм | 2,530 ₴ | |
| SC-AND-40×50-S | 40 мм / 50 мм | 2,609 ₴ | |
| SC-AND-40×100-S | 40 мм / 100 мм | 2,766 ₴ | |
| SC-AND-50×25-S | 50 мм / 25 мм | 2,754 ₴ | |
| SC-AND-50×50-S | 50 мм / 50 мм | 2,855 ₴ | |
| SC-AND-50×100-S | 50 мм / 100 мм | 3,055 ₴ | |

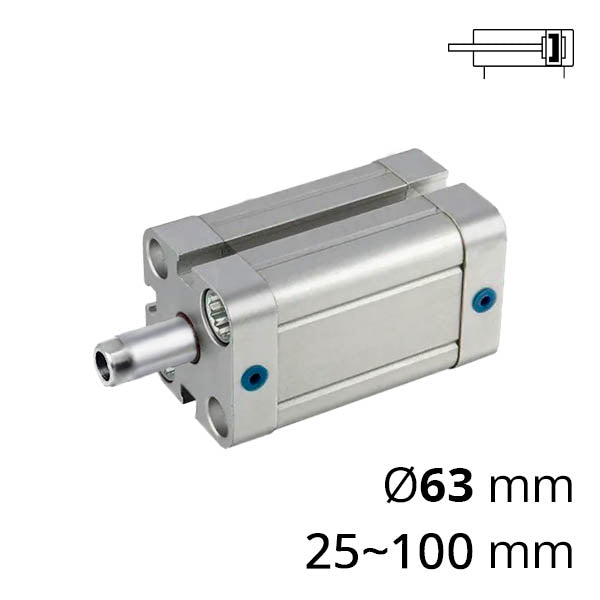

| SC-AND-63×25-S | 63 мм / 25 мм | 3,124 ₴ | |
| SC-AND-63×50-S | 63 мм / 50 мм | 3,250 ₴ | |
| SC-AND-63×100-S | 63 мм / 100 мм | 3,502 ₴ | |

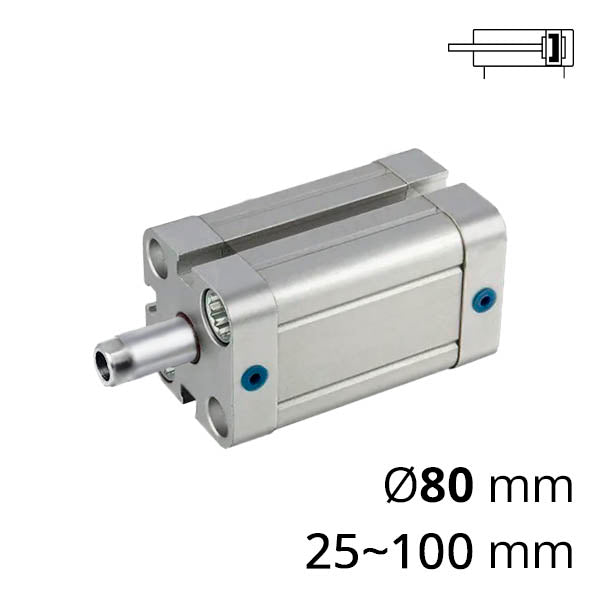

| SC-AND-80×25-S | 80 мм / 25 мм | 4,009 ₴ | |
| SC-AND-80×50-S | 80 мм / 50 мм | 4,193 ₴ | |
| SC-AND-80×100-S | 80 мм / 100 мм | 4,561 ₴ | |
| SC-AND-20×100-S | 20 мм / 100 мм | 1,929 ₴ | |
| SC-AND-25x100-S | 25 мм / 100 мм | 2,019 ₴ |

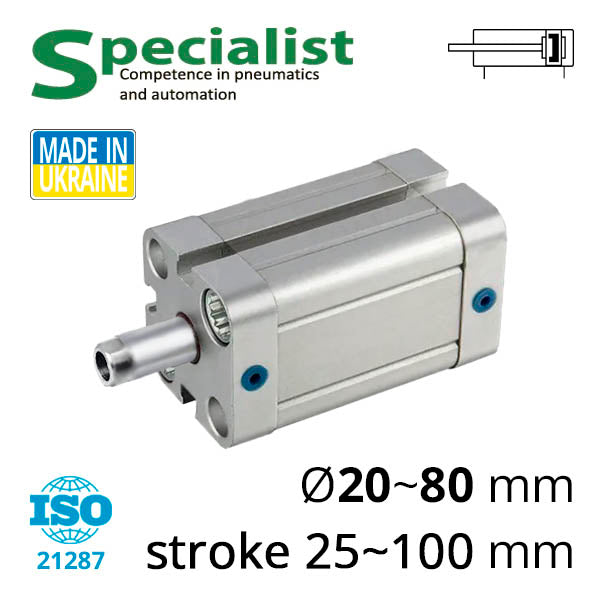

Компактні пневмоциліндри серії SC-AND — це поршневі пневматичні приводи, які працюють під тиском стисненого повітря в діапазоні від 0,1 до 0,9 МПа (від 1 до 9 бар). Він здійснює поступове переміщення висунення-втягування може мати довжину ходу до менше 500 мм (включно) і зусилля макс. 780 Н (залежить від обраного діаметра поршня і тиску в системі). Стрижень може мати внутрішню або зовнішню різьбу.
Ці пневматичні циліндри виробляються відповідно до міжнародного стандарту — ISO 21287:2004. Завдяки стандартизованим установчим і габаритним розмірам, пневмоциліндри серії AND можуть використовуватися для заміни виконавчих механізмів інших виробників (які також виготовляються відповідно до ISO 21287). На відміну від старої серії SC-JDA дані циліндри зібрані з більш якісних комплектуючих.
Корпус пневмоциліндра AND прямокутного профілю має Т-подібні пази для установки герконів і спільного кріплення кришки закритими гвинтами. В якості демпфера використовуються гумові шайби на поршні.
| Діаметр поршню | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|---|---|---|
| A | 86 | 86 | 105 | 111 | 132 | 141.5 | 150 | 150 |
| B | 46 | 46 | 50 | 56 | 68 | 69.5 | 72 | 72 |
| C | 64 | 64 | 75 | 82 | 95 | 104 | 115 | 115 |
| D | 7 | 7 | 8 | 8 | 10 | 10 | 10 | 10 |
| E | 4.5 | 4.5 | 4.5 | 4 | 8 | 8 | - | - |
| F | 10 | 10 | 15 | 15 | 18 | 20 | - | - |
| G | 6 | 6 | 9 | 9 | 12 | 12 | 15 | 15 |
