Технічні характеристики

Матеріал корпусу

Нікельована бронза

Діаметр

4.5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 12 мм, 14 мм, 16 мм, 17 мм

Тип з'єднання

З зовнішньою різьбою, Ялинка

Різьба входу-виходу

G 1/2", G 1/4", G 1/8", G 3/8", M5

Вхідний тиск

35 бар

Призначення фітингу

Штуцер

Строк доставки

60 днів, 1 день

Форма фітингу

Прямий

Опис

Бронзовий різьбовий фітинг серії SF-Z2601 це металевий прямий бистроз'ємний штуцер "ялинка" під трубку із внутрішнім діаметром ø4,5~25 мм з однієї сторони та із зовнішнім метричною або трубною циліндричною різьбою ("папа"): M5, G1/8", G1/4", G3/8", G1/2" або G3/4" з іншої сторони.

Для виготовлення металевих різьбових фітингів використовується нікельована бронза. Фітинги серії SF-Z2601 розраховані для роботи зі стисненим повітрям під високим тиском, до 35 бар (3,5 МПа). При використані фітинга для інших робочих середовищ сумісних із матеріалом фітинга допустимий робочий тиск та температура може відрізнятись від табличних значень, вказаних для стисненого повітря.

Читати більше

Креслення

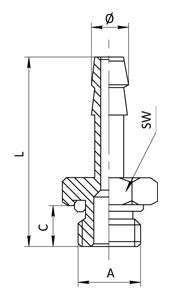

Креслення фітингу SF-Z2601

Таблиця — Габаритні та приєднувальні розміри фітингу SF-Z2601 (мм)
Модель	L	Ø	A	C	SW	Вага, г
SF-Z2601 4,5-M5	23	4.5	M5	4.5	8	7
SF-Z2601 6-G1/8	30	6	G1/8"	6.5	14	10
SF-Z2601 7-G1/8	30	7	G1/8"	6.5	14	10
SF-Z2601 8-G1/8	30	8	G1/8"	6.5	14	10
SF-Z2601 9-G1/8	30	9	G1/8"	6.5	14	10
SF-Z2601 10-G1/8	31	10	G1/8"	6.5	14	16.6
SF-Z2601 6-G1/4	32	6	G1/4"	8	17	13
SF-Z2601 7-G1/4	32	7	G1/4"	8	17	15
SF-Z2601 8-G1/4	32	8	G1/4"	8	17	17
SF-Z2601 9-G1/4	32	9	G1/4"	8	17	15
SF-Z2601 10-G1/4	33	10	G1/4"	8	17	19.5
SF-Z2601 12-G1/4	33	10	G1/4"	8	17	19.5
SF-Z2601 9-G3/8	33	9	G3/8"	8	17	23
SF-Z2601 10-G3/8	34	10	G3/8"	9	20	23
SF-Z2601 12-G3/8	34	12	G3/8"	9	20	23
SF-Z2601 14-G3/8	38	14	G3/8"	9	20	23
SF-Z2601 16-G3/8	38	16	G3/8"	9	20	38.5
SF-Z2601 17-G3/8	38	17	G3/8"	9	20	38.5
SF-Z2601 8-G1/2	36	8	G1/2"	10	25	40.5
SF-Z2601 10-G1/2	36	10	G1/2"	10	25	42.5
SF-Z2601 12-G1/2	36	12	G1/2"	10	25	44.5
SF-Z2601 14-G1/2	40	14	G1/2"	10	25	48.5
SF-Z2601 16-G1/2	40	16	G1/2"	10	25	50
SF-Z2601 17-G1/2	40	17	G1/2"	10	25	43.5
SF-Z2601 20-G1/2	40	20	G1/2"	10	25	68.5
SF-Z2601 20-G3/4	43	20	G3/4"	12	32	86
SF-Z2601 25-G3/4	49	25	G3/4"	12	32	85.5
