Технічні характеристики

Матеріал корпусу

Пластиковий

Цанга под трубку

4 мм, 6 мм, 8 мм, 10 мм, 12 мм

Тип з'єднання

Цанговий фітинг, З зовнішньою різьбою

Різьба входу-виходу

G1/2", G1/4", G1/8", G3/8", М5

Вхідний тиск

9,5 бар

Призначення фітингу

Штуцер

Форма фітингу

Трійник Y

Опис

Пластиковий цанговий фітинг SF-EPX — це Y-подібний штуцер-трійник з цанговим затиском, що розраховані для роботи зі стисненим повітрям під тиском до 9,5 бар або з водою, чи іншими газами чи рідинами, що сумісні з матеріалом фітингу. Діапазон робочих температур про роботі в пневмосистемі — від мінус 10 до плюс 60 °C.

Корпус та цангова вставка фітингу виготовлені з технічного пластику білого кольору та ущільнюються манжетою з NBR. Цанги під 2 трубки із однаковим зовнішнім діаметром 4, 6, 8, 10 або 12 мм забезпечують швидкоз’ємне з’єднання трійника. Цанговий затискач надійно утримує, але НЕ деформує гнучку пневмотрубку з поліуретану, поліаміду чи поліетилену. Тому даний швидкоз’ємний фітинг може використовуватись багаторазово.

Зовнішнє різьбове з’єднання — метричне М5 або ж дюймове трубне циліндричне G1/8", 1/4", 3/8" або 1/2". Різьбова вставка виготовлена із бронзи, вкритою шаром нікелю. Нікелювання робить її твердішою, зносостійкою та більш довговічною. Для герметичності з’єднання використовується кільце ущільнення з NBR.

При роботі з іншими середовищі робочі параметри (тиск й температура) можуть відрізнятись від вказаних для стисненого повітря.

Читати більше

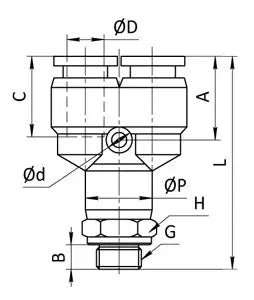

Креслення

креслення пластикового фітинга SF-EPX

Розміри пластикового фітинга SF-EPX
Модель	L	A	B	C	ØP	ØD	H	G	Ød
EPX 4-M5	32	10	4	15.1	11	4	12	M5	3.2
EPX 4-G01	35.5	10	5.5	15.1	11	4	14	G1/8”	3.2
EPX 6-M5	35	10.5	4	16	13	6	12	M5	3.2
EPX 6-G01	39.2	10.5	5.5	16	13	6	14	G1/8”	3.2
EPX 8-G01	44.3	13.4	5.5	18.1	14.8	8	14	G1/8”	3.2
EPX 8-G02	46.8	13.4	7.5	18.1	14.8	8	17	G1/4”	3.2
EPX 8-G03	48.4	13.4	8.5	18.1	14.8	8	20	G3/8”	3.2
EPX 10-G02	56.3	15.5	7.5	20.4	18.4	10	17	G1/4”	4.2
EPX 10-G03	57.3	15.5	8.5	20.4	18.4	10	20	G3/8”	4.2
EPX 12-G03	62.5	15.5	8.5	23.2	21	12	21	G3/8”	4.2
EPX 12-G04	65.5	15.5	11	23.2	21	12	24	G1/2”	4.2
