Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3
Кулачковый пневматический захват с 3 пальцами серии SC-MHS3

Кулачковый пневматический захват с 3 пальцами серии SC-MHS3

: Изготовление под заказ

: по запросу

Диаметр поршня
Длина хода манипулятора
Доставка

Модель: SC-MHS3-16D

Цена: 0 ₴  за шт.

Добавить в список желаний
Модель Опции Цена за шт.
SC-MHS3-16D 16 мм / 4 мм / 60 дней по запросу —
SC-MHSL3-16D 16 мм / 10 мм / 60 дней по запросу —
SC-MHS3-20D 20 мм / 4 мм / 60 дней по запросу —
SC-MHSL3-20D 20 мм / 10 мм / 60 дней по запросу —
SC-MHS3-25D 25 мм / 6 мм / 60 дней по запросу —
SC-MHSL3-25D 25 мм / 12 мм / 60 дней по запросу —
SC-MHS3-32D 32 мм / 8 мм / 60 дней по запросу —
SC-MHSL3-32D 32 мм / 16 мм / 60 дней по запросу —
SC-MHS3-40D 40 мм / 8 мм / 60 дней по запросу —
SC-MHSL3-40D 40 мм / 20 мм / 60 дней по запросу —
SC-MHS3-50D 50 мм / 12 мм / 60 дней по запросу —
SC-MHSL3-50D 50 мм / 28 мм / 60 дней по запросу —
SC-MHS3-63D 63 мм / 16 мм / 60 дней по запросу —
SC-MHS3-63D 63 мм / 32 мм / 60 дней по запросу —
SC-MHS3-80D 80 мм / 20 мм / 60 дней по запросу —
SC-MHSL3-80D 80 мм / 40 мм / 60 дней по запросу —
SC-MHS3-100D 100 мм / 24 мм / 60 дней по запросу —
SC-MHSL3-100D 100 мм / 48 мм / 60 дней по запросу —
SC-MHS3-125D 125 мм / 32 мм / 60 дней по запросу —
SC-MHSL3-125D 125 мм / 64 мм / 60 дней по запросу —

Кулачковый пневматический захват параллельного типа с тремя пальцами серии SC-MHS3 имеет компактный круглый корпус и поставляется с диаметром поршня от 16 до 125 мм. При достаточно компатных размерах он обеспечивает усилие на содержание до 1320 Н (наибольший типоразмер). Трехпальцевый пневмозахват удобен для выполнения операций, требующих зажать и удерживать объекты цилиндрической формы (гильзы, трубки, прутки). Воздушные захваты используют на станках для фиксирования заготовок, создания сложных пневматических манипуляторов на производственных промышленных линиях.

Серия SC-MHS3 разделена на:

  • SC-MHS3 – стандартный тип кулачкового пневмозахвата с ходом от 4 до 32 мм.
  • SC-MHSL3 – пневмозахват с увеличенной в 2 раза длиной хода – от 10 до 64 мм.
Технические характеристики пневматических захватов SC-MHS3
Диаметр, мм 16 20 25 32 40 50 63 80 100 125
Рабочая среда Сжатый воздух
Диапазон рабочего давления, бар от 2 до 6 бар от 1 до 6 бар
Температура окружающей среды от -10 до 60° С
Повторяемость, мм ±0,01
Максимальная частота использования 120 циклов/мин 60 циклов/мин 30 циклов/мин
Подача смазки Смазка не нужна
Способ действия Двухстороннего действия
Момент удержания при 3 бар, Ньютон Захват извне 14 14 42 74 118 187 335 500 750 1270
Захват изнутри 16 28 47 82 130 204 359 525 780 1320
MHSJ схват извне 9 21 36 62 97 155 280 400 - -
Длина хода, мм MSH3 4 4 6 8 8 12 16 20 24 32
MSHL3 10 10 12 16 20 28 32 40 48 64
Подача воздуха M3×0,5 M5×0,8 1/8 1/4 3/8
Ø15 или 25 мм (обычный тип)

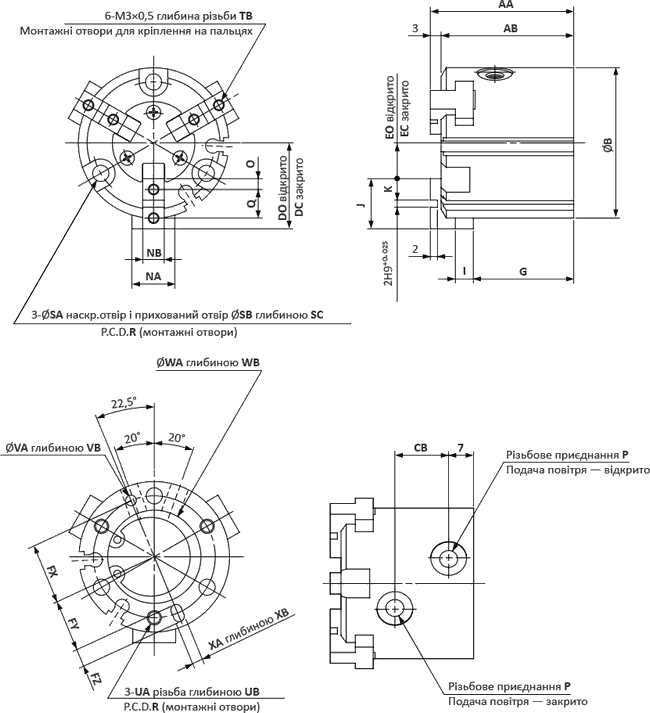

Чертеж захват с 2 пальцами диаметром 15-25 мм
Размеры пневмосхватов SC-MHS3 диаметром 16, 20 или 25 мм
AA AB B CB DC DO EC EO FX FY FZ G I J K NA NB O P Q R SA SB SC TB UA UB VA VB WA XA XB
MHS3-16D 35 32 30 11 15 17 5 7 12.5 11 3 25 4 10 4 8 5H9-0.030 2 M3×0.5 6 25 3.4 6.5 8 5 M3×0.5 4.5 2H9+0.025 2 17H9+0.043 2H9+0.025 2
MHS3-20D 38 35 36 13 18 20 6 8 14.5 13 3 27 5 12 5 10 6H9-0.030 2.5 M5×0.8 7 29 3.4 6.5 9.5 6 M3×0.5 6 2H9+0.025 2 21H9+0.052 2H9+0.025 2
MHS3-25D 40 37 42 15 21 24 7 10 17 14.5 5 28 5 14 6 12 6H9-0.030 3 M5×0.8 8 34 4.5 8 10 6 M4×0.7 6 3H9+0.025 3 26H9+0.052 3H9+0.025 3
Ø32…80 мм (обычный тип)

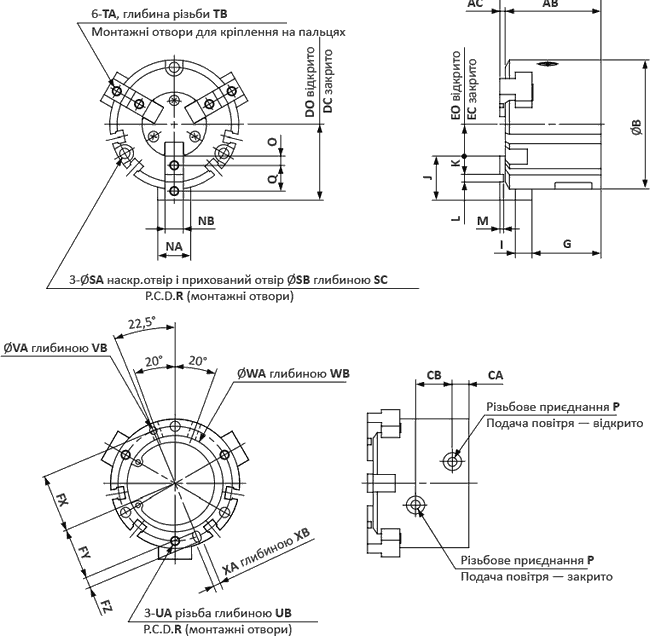

Чертеж трехпальцевого захвата диаметром от 32 до 80 мм
Размеры пневмосхватов SC-MHS3 обычного типа диаметром от 32 до 80 мм.
Модель AA AB AC B CA CB DC DO EC EO FX FY FZ G I J K L M NA NB O P Q R SA SB SC TA TB UA UB VA VB WA WB XA XB YC
MHS3-32D 44 41 3 52 8 16 28 32 8 12 22 19.5 5 30.5 6 20 9 2H9+0.025 2 14 8H9-0.036 4.5 M5×0.8 11 44 4.5 8 9 M4×0.7 8 M4×0.7 6 3H9+0.025 3 34H9+0.062 2 3H9+0.025 3 6
MHS3-40D 47 44 3 62 9 17 31 35 10 14 26.5 23.5 6 32 7 21 9 3H9+0.025 2 16 8H9-0.036 4.5 M5×0.8 12 53 5.5 9.5 9 M4×0.7 8 M5×0.8 7.5 4H9+0.030 4 42H9+0.062 2 4H9+0.030 4 8
MHS3-50D 55 52 3 70 9 20 35 41 11 17 31 28 6 37.5 9 24 10 4H9+0.030 2 18 10H9-0.036 5 M5×0.8 14 62 5.5 9.5 12 M5×0.8 10 M5×0.8 10 4H9+0.030 4 52H9+0.074 2 4H9+0.030 4 7
MHS3-63D 66 62 4 86 12 22 43 51 15 23 38 34.5 7 44 11 28 11 6H9+0.030 3 24 12H9-0.043 5.5 M5×0.8 17 76 6.6 11 14 M5×0.8 10 M6×1 9 5H9+0.030 5 65H9+0.074 2.5 5H9+0.030 5 7.5
MHS3-80D 82 77 5 106 13.5 27 53.5 63.5 21.5 31.5 47.5 43.5 8 56 12 32 12 8H9+0.036 4 28 14H9-0.043 6 Rc1/8 20 95 6.6 11 19 M6×1 12 M6×1 12 6H9+0.030 6 82H9+0.087 3 6H9+0.030 6 8
Ø100 или 125 мм (обычный тип)

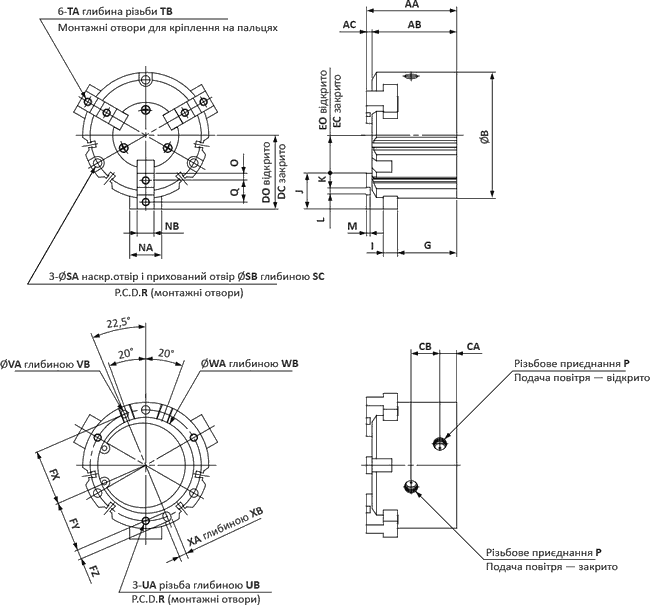

Чертеж кулачкового пневмозахвата SC-MHS3 от 100 до 125 мм
Размеры пневмосхватов SC-MHS3 обычного типа диаметром 100 или 125 мм.
Модель AA AB AC B CA CB DC DO EC EO FX FY FZ G I J K L M NA NB O P Q R SA SB SC TA TB UA UB VA VB WB WB XA XB
SC-MHS3-100D 96 90 6 134 18 30.6 66 78 28 40 59 54 10 63 15 38 15 8H9+0.036 4 34 18h9-0.043 7.5 Rc1/4 23 118 9 14 21 M8×1.25 16 M8×1.25 16 8H9+0.036 6 102H9+0.087 4 8H9+0.036 6
SC-MHS3-120D 122 114 8 166 23.5 38 82 98 30 46 74 68 12 84 18 52 21 10H9+0.036 6 40 22h9-0.052 10.5 Rc3/8 31 148 11 17.5 34 M10×1.5 20 M10×1.5 20 10H9+0.036 8 102H9+0.100 6 10H9+0.036 8
Ø16...25 мм (увеличенный ход)

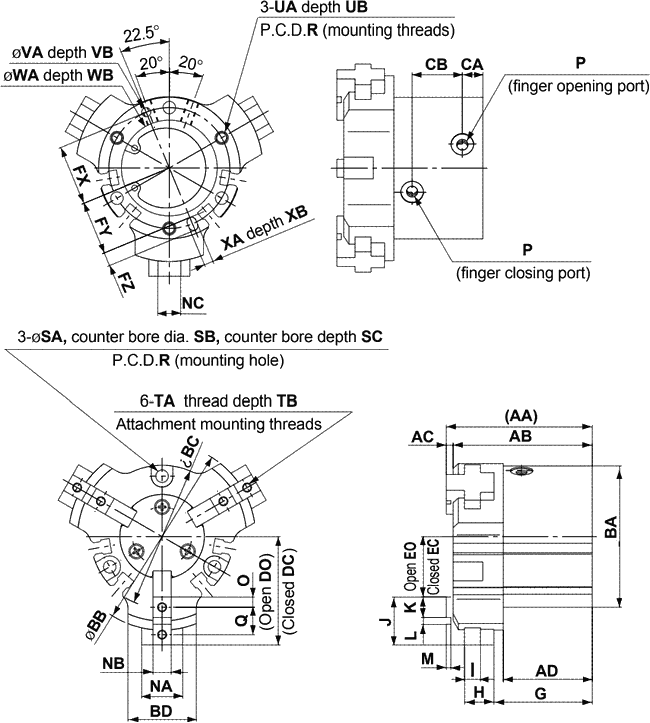

Чертеж пневмосхватов SC-MHSL3 диаметром от 16 до 25 мм
Размеры пневмосхватов SC-MHSL3 диаметром от 16 до 25 мм.
Модель AA AB AD BA BB BC BD CB DO DC EO EC FX FY FZ G H I J K NA NB NC O P Q R SA SB SC TB UA VA VB WA XA XB
MHSL3-16D 43.5 40.5 28 30 40 30.6 12 14 23.5 18.5 13.5 8.5 12.5 11 3 30.5 7 4 10 4 8 5H9-0.030 5 2 M3×0.5 6 25 3.4 6.5 5 5 M3×0.5 2H9+0.025 2 17H9+0.043 2H9+0.025 2
MHSL3-20D 46 43 29 36 45 36.6 16 14 26 21 14 9 14.5 13 3 32 8 4 12 5 11 6H9-0.030 7 2.5 M5×0.8 7 29 3.4 6.5 8 6 M3×0.5 2H9+0.025 2 21H9+0.052 2H9+0.025 2
MHSL3-25D 49 46 31.5 42 52 42.6 19 16.5 30 24 16 10 17 14.5 5 34.2 7.8 4.5 14 6 13 6H9-0.030 7 3 M5×0.8 8 34 4.5 8 8 6 M4×0.7 3H9+0.025 3 26H9+0.052 3H9+0.025 3
Ø32...80 мм (увеличенный ход)

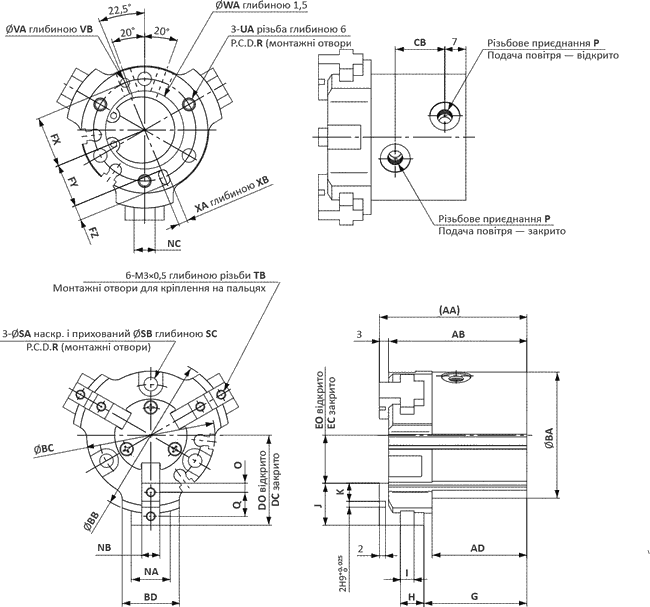

Чертеж пневмосхватов SC-MHSL3 диаметром от 16 до 25 мм
Размеры пневмосхватов SC-MHSL3 диаметром от 32 до 80 мм.
Модель AA AB AC AD BA BB BC BD CA CB DO DC EO EC FX FY FZ G H I J K L M NA NB NC O P Q R SA SB SC TA TB UA UB VA VB WA WB XA XB Y
MHSL3-32D 58 55 3 35.5 52 72 52.6 24 8 20 42 34 22 14 22 19.5 5 39.6 10.4 5 20 9 2H9+0.025 2 16 8h9-0.036 10 4.5 M5×0.8 11 44 4.5 8 8 M4×0.7 8 M4×0.7 6 3H9+0.025 3 34H9+0.062 2 3H9+0.025 3 6
MHSL3-40D 64 61 3 38.5 62 82 62.6 30 9 22 47.5 37.5 26.5 15.5 26.5 23.5 6 42.5 13.5 7 21 9 3H9+0.025 2 18 8h9-0.036 10 4.5 M5×0.8 12 53 5.5 9.5 11 M4×0.7 8 M5×0.8 10 4H9+0.030 4 42H9+0.062 2 4H9+0.030 4 8
MHSL3-50D 77.5 74.5 3 46.5 70 104 70.6 32 9 29 60 46 36 22 31 28 6 51.5 17.7 8 24 10 4H9+0.030 2 20 10h9-0.036 12 5 M5×0.8 14 62 5.5 9.5 14.5 M5×0.8 10 M5×0.8 10 4H9+0.030 4 52H9+0.074 2 4H9+0.030 4 7
MHSL3-63D 89 85 4 51 86 120 86.6 40 12 30.5 70 54 42 26 38 34.5 7 58.5 19.5 10 28 11 6H9+0.036 3 26 12h9-0.043 14 5.5 M5×0.8 17 76 6.6 11 17 M5×0.8 10 M5×0.8 12 5H9+0.030 5 65H9+0.074 2.5 5H9+0.030 5 7.5
MHSL3-80D 116 111 5 70 106 140 106.6 50 14 37.5 80.5 60.5 48.5 28.5 47.5 43.5 8 78.5 23.5 11 32 12 8H9+0.036 4 30 14h9-0.043 16 6 Rc1/8 20 95 6.6 11 23 M6×1 12 M6×1 12 6H9+0.030 6 82H9+0.087 3 6H9+0.030 6 9
Ø100 или 120 мм (увеличенный ход)

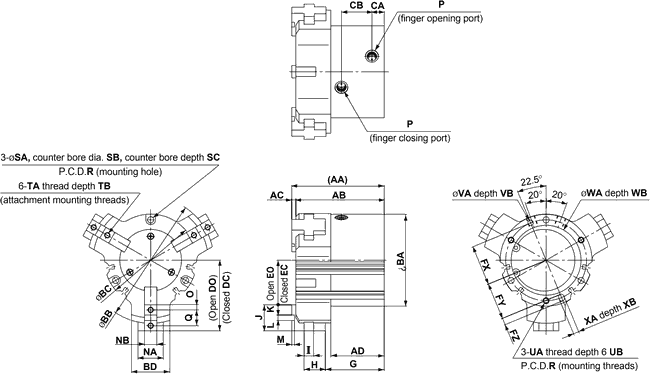

Чертеж пневмосхватов SC-MHSL3 диаметром 100 или 120 мм
Размеры пневмосхватов SC-MHSL3 диаметром 100 или 120 мм.
Модель AA AB AC AD BA BB BC BD CA CB DO DC EO EC FX FY FZ G H I J K L M NA NB NC O P Q R SA SB SC TA TB UA UB VA VB WA WB XA XB
MHSL3-100D 135 129 6 78 134 184 134.6 56 18 44.5 103 79 65 41 59 54 10 86 31 14 38 15 8H9+0.036 4 37 18H9-0.043 21 7.5 Rc1/4 23 118 9 14 31 M8×1.25 16 M8×1.25 16 8H9+0.036 6 102H9+0.087 4 8H9+0.036 6
MHSL3-120D 175 167 8 102 166 234 166.6 66 24 54 132 100 80 48 75 68 12 112 43 17 52 21 10H9+0.036 6 43 22H9-0.052 25 10.5 Rc3/8 31 148 11 17.5 32 M10×1.5 20 M10×1.5 20 10H9+0.036 8 130H9+0.100 6 10H9+0.036 8
------
