Редуктор давления или регулятор давления воздуха, есть ли разница?

Значение регулирования давления сжатого воздуха в промышленных приложениях.

Регулировка давления сжатого воздуха является важным аспектом промышленных процессов, что позволяет управлять скоростью и мощностью работы пневматических инструментов и машин.

Регулировка давления сжатого воздуха позволяет управлять скоростью и мощностью работы пневматических инструментов и машин, что позволяет:

1. Избегать чрезмерного расхода энергии.
2. Увеличить эффективность работы пневматических инструментов и машин.
3. Уменьшить износ оборудования и увеличить его срок службы.
4. Обеспечить безопасность на рабочем месте, предотвратить повреждение оборудования и материалов.

Регуляторы давления с рабочим давлением до 12 бар

Регулятор давления до 12 бар

Описание и принцип работы

Регулятор давления воздуха с рабочим давлением до 12 бар обычно используется в работающих системах. с низким давлением. Регулятор давления воздуха поставляется в комплекте с манометром.

Принцип работы регулятора давления основывается на использовании пружины и диафрагмы, которые реагируют на смену давления в системе. Когда давление в системе превышает заданное значение, диафрагма начинает деформироваться, что приводит к увеличению силы пружины и закрытию клапана. Это ограничивает давление в системе и предотвращает его повышение.

Области применения и требования к качеству воздуха

Регулятор давления воздуха может быть использован после компрессора в различных приложениях, включая регулировку давления воздуха в пневматических системах, регулировку давления газа по газопроводам, регулировку давления воды в системах полива и т.д. Регуляторы давления с рабочим давлением до 12 бар могут использоваться в системах, где давление в системе невелико.

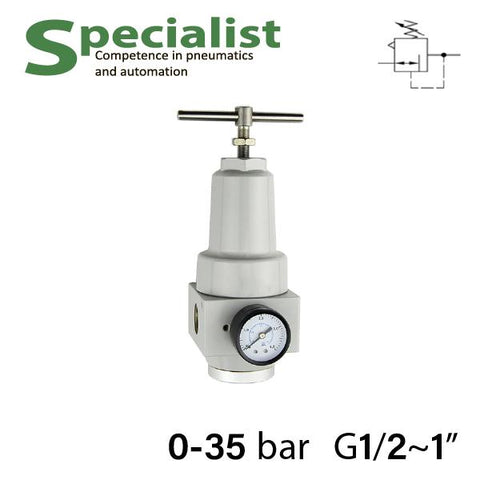

Регуляторы высокого давления до 35 бар

Описание и принцип работы

Регуляторы высокого давления (High Pressure Regulators, HPR) – это устройства, которые используются для регулирования давления в системах с высоким давлением (до 35 бар). Они обеспечивают точный контроль давления, уменьшая его до требуемого уровня и поддерживая его на этом уровне при изменении расхода. Принцип работы данных регуляторов аналогичен принципу работы, описанному выше. Основное отличие в использованных в регуляторе материалах, пружинах и поршнях, рассчитанных на работу при высоких давлениях.

Области применения и требования к качеству воздуха

HPR широко используются в пищевой промышленности (выдув пет тары), в медицине, и научных исследованиях (камеры испытания образцов на погрузку) и другие.

Для правильной работы регуляторов высокого давления до 35 бар требуется качественный воздух. Качество воздуха должно соответствовать определенным стандартам, чтобы избежать повреждения оборудования и обеспечить безопасность персонала. Регулятор давления воздуха поставляется в комплекте с манометром на 40 бар.

Прецизионные регуляторы точной регулировки давления.

Прецизионный регулятор

Описание и принцип работы

Прецизионные регуляторы – это устройства, которые используются для точной регулировки давления. Они обеспечивают стабильность давления на выходе даже при изменении входного давления от компрессора или расхода воздуха.

Принцип работы прецизионных регуляторов основывается на использовании сил баланса между давлением на входе и выходе регулятора. Когда давление на выходе регулятора снижается, пружина сжимается, открывая клапан увеличение потока воздуха. Когда давление на выходе регулятора увеличивается, пружина расширяется, закрывая клапан и уменьшая поток.

Области применения и требования к качеству воздуха

Прецизионные регуляторы часто используются в лабораториях, производственных процессах, аналитических приборах и других приложениях, где необходима точная регулировка давления, например, при покраске, нанесении клеев и при регулировании технологических процессов. Они обычно обладают высокой точностью и надежностью, что позволяет им поддерживать стабильное давление на выходе в течение длительного времени.

Важными требованиями к качеству воздуха его чистота и сухость. Чтобы обеспечить чистоту воздуха применяются фильтры, которые удаляют из воздуха пыль, грязь, растительное масло и другие загрязнители. Для обеспечения сухости воздуха используются осушители, которые удаляют из воздуха избыточную влагу.

Преимущества и недостатки использования таких регуляторов

Преимущества прецизионных регуляторов:

1. Точность: прецизионные регуляторы давления обеспечивают высокую точность настройки давления.
2. Стабильность: прецизионные регуляторы обеспечивают устойчивость давления в системе. Они могут компенсировать изменения давления внутри системы и поддерживать постоянное давление вне зависимости от условий работы.
3. Надежность: они могут работать в разных условиях и длительно без необходимости замены. При условии соблюдение температурного режима работы и качественной подготовки воздуха, отсутствие избыточного количества растительного масла и при размере твердых частиц не более 20 мкм. Если вам необходимо распылить масло в воздух, то маслораспылитель лучше ставить после прецизионного регулятора.

Недостатки прецизионных регуляторов:

1. Цена: прецизионный регулятор давления обычно стоит дороже стандартных регуляторов.
2. Наличие постоянного сброса воздуха в атмосферу. Для обеспечения максимальной точности регулировки давления регулятору постоянно приходится сбрасывать небольшой объем сжатого воздуха до 5 Нл/мин в атмосферу. Что делает такие регуляторы неприменимыми для регулирования давления жидкостей, дорогостоящих или взрывоопасных газов.

Электронные регуляторы для автоматизированного управления технологическими процессами.

Электронный регулятор давления

Описание и принцип работы

Электронные регуляторы – это устройства, используемые для автоматизированного управления технологическими процессами в различных отраслях промышленности. Они предназначены для обеспечения точного и стабильного управления давлением. Для управления могут использоваться аналоговые сигналы: 4-20mA, 0-5В, 0-10В.

Принцип работы электронных регуляторов основан на обратной связи. Это означает, что устройство получает информацию о текущем давлении и сравнивает его с заданным значением. Если существует разница между заданным и текущим значением, регулятор генерирует управляющий сигнал, который корректирует работу системы, чтобы достичь желаемого значения.

Области применения и требования к качеству воздуха

Электронные регуляторы применяются в полиграфическом оборудовании для изменения усилия торможения бобин, в оборудовании по разливу жидкостей для поддержания постоянного давления в системе разлива, в робототехнике и других отраслях, требующих частой смены выходного давления и точной регулировки по заданной программе.

Преимущества и недостатки использования таких регуляторов

Электронные регуляторы давления воздуха (Electronic Pressure Regulators, EPR) имеют несколько преимуществ перед механическими аналогами:

1. Высокая точность регулировки: Электронные регуляторы имеют точность регулировки до 0,5% от заданного значения, что значительно выше, чем у механических регуляторов.
2. Быстрое реагирование: Электронный регулятор давления воздуха может обычно изменять давление в режиме реального времени в зависимости от изменения условий процесса. Это позволяет быстро реагировать на изменения нагрузки, сохраняя стабильное давление в системе.

Недостатки электронных регуляторов давления:

1. Цена: электронный регулятор давления воздуха обычно стоит дороже механических из-за дополнительных компонентов, необходимых для их работы.
2. Сложность: для работы регулятора следует использовать промышленный контроллер с аналоговым выходом. Которые вы можете приобрести на нашем сайте. Также заказав написание программного обеспечения для управления технологическими процессами любой сложности.

Выбор оптимального регулятора давления для разных программ

Критерии выбора регулятора давления

При выборе регулятора давления следует учитывать следующие критерии:

1. Диапазон регулировки: необходимо выбрать регулятор давления воздуха, обеспечивающий необходимый диапазон давления, необходимый для конкретной ситуации.
2. Точность: в зависимости от программы требуется разная точность регулирования давления. Например, в промышленности может потребоваться точность в диапазоне 1-2%, в то время как в бытовых приложениях достаточно 5-10%.
3. Максимальное и минимальное входное давление: необходимо выбрать регулятор давления, который может регулировать давление в нужном диапазоне.
4. Материал корпуса: необходимо убедиться, что материал корпуса регулятора давления подходит для применения и среды, в которой он будет использоваться.
5. Пропускная способность: необходимо выбрать регулятор давления, обеспечивающий заданный расход воздуха.

Техническая поддержка: выберите производителя, который может предоставить надлежащую техническую поддержку, консультации и послепродажное обслуживание.

Регулярное техническое обслуживание и замена компонентов

Техническое обслуживание регулятора может варьироваться в зависимости от типа и модели конкретного регулятора. Следует учитывать следующие основные мероприятия:

1. Проверяет регулятор на наличие утечек.
2. Проверка настроек регулятора.
3. Проверка состояния пружины и мембраны.
4. Своевременная замена смазки регулятора – это необходимо только в том случае, если у Вас нет системы подготовки воздуха, регулятор попадает много влаги и отработанного компрессорного масла.
