Пневматичні розподільники 5/2 серій SV-C(D)-L(S)-52 з кнопкою для ручного управління

: На складі

: від 588 до 817 грн

Звичайна ціна

Різьба
Тип кнопки

Модель: SV-C-LS-52-08

Ціна: 588 ₴  за одиницю


Сума: 588

Модель Опції Ціна за одиницю
SV-C-LS-52-08 850 нл/хв / G 1/4" / з пружиною повернення 588 ₴
SV-C-L-52-08 850 нл/хв / G 1/4" / без пружини повернення 588 ₴
SV-D-LS-52-10 1400 нл/хв / G 3/8" / з пружиною повернення 817 ₴
SV-D-L-52-10 1400 нл/хв / G 3/8" / без пружини повернення 817 ₴

Пневморозподільники 5/2 серій SV-C-L(S) і SV-D-L(S) з кнопкою ручного керування призначені для роботи із стисненим повітрям під робочим тиском 0-8,5 бар. Їх можна використовувати для побудови пневматичних схем, керування пневматичними циліндрами двосторонньої дії та інших завдань. Вони часто встановлюються на пульти оператора або стенди управління окремо та групами.

П'ятилінійні двопозиційні пневматичні розподільники мають п'ять отворів на корпусі, які позначені літерами або цифрами:

  1. "P" — вхід для підключення подачі стисненого повітря
  2. "A" — вихід для приєднання споживача 1;
  3. "S" або "ExA" — випускний отвір для скидання тиску з виходу 1
  4. "B" — вихід до споживача 2
  5. "R" або "ExB" — випускний отвір для скидання тиску з випускного отвору 2

Розподільники з внутрішньою циліндричною впускно-вихідною різьбою G1/8″, G1/4″ або G3/8″. При виборі пневмоглушників зверніть увагу, що розмір різьби вихлопних отворів може бути меншим ніж різьба на вході-виході (див. таблицю нижче).

Приклад підключення розподільника 5/2 серії SV-C-52-08 з різьбою G1/4″
Малюнок — Приклад підключення SV-C-L-52-08

П'ятилінійні двопозиційні пневморозподілювачі з кнопкою за способом керування бувають двох типів:

  • Пневматичні розподільники 5/2 з кнопкою пружинного повернення LS (моностабільні), що в стані спокою подають стиснене повітря на вихід 1, а вихід 2 з'єднаний з атмосферою. При натиснені на кнопку тиск буде скинутий з виходу 1, а стиснене повітря подаватиметься на вихід 2. Як тільки оператор відпустить кнопку, пружина поверне розподільник у вихідний стан.
  • Пневматичні розподільники 5/2 з кнопкою L з фіксацією (бістабільні) після перемикання оператором фіксуються в будь-якому з двох положень і залишаються в ньому до зворотного перемикання.

Комплект
  • Пневматичний клапан 5/2 з кнопкою
Переваги
  • Розподільники з механічним управлінням спрацьовують навіть за низького вхідного тиску (на відміну від пневматичних клапанів з електричним пілотним керуванням тієї ж серії)
  • Співвідношення ціни та якості
Код продукту
Код SV-C-L-52-06
Основні технічні дані
Модель SV-C-L(S)-52-06 SV-C-L(S)-52-08 SV-D-L(S)-52-08 SV-D-L(S)-52-10
Число ліній/позицій 5/2 5/2 5/2 5/2
Ефективна площа поперечного перерізу 14 мм2
(CV=0,78)
16 мм2
(CV=0,89)
25 мм2
(CV=1,39)
30 мм2
(CV=1,67)
Приєднання входу-виходу G1/8″ G1/4″ G1/4″ G3/8″
Приєднання вихлопу G1/8″ G1/8″ G1/4″ G1/4″
Номінальна витрата 600 л/хв 850 л/хв 1000 л/хв 1400 л/хв
Робоче середовище Повітря, тонкість фільтрації не менше 40 мікрон
Тип керування Ручне керування, ручна кнопка
Діапазон робочого тиску 0-8 бар
Макс. вхідний тиск 12 бар
Діапазон робочих температур -5...+50° С (у сухому повітрі без вологи)

SV-C-L(S)-52 — Пневморозподільник 5/2 з ручкою управління, різьба G1/8" або G1/4", витрати 600-850 нл/хв

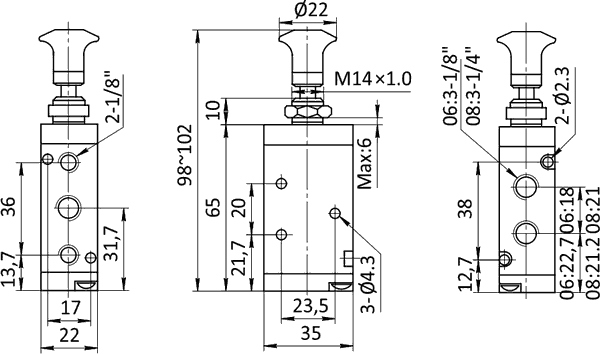

Креслення SV-C-L(S)-52

SV-D-L(S)-52 — Пневморозподільник 5/2 з ручкою управління, різьба G1/4" або G3/8", витрати 1000-1400 нл/хв

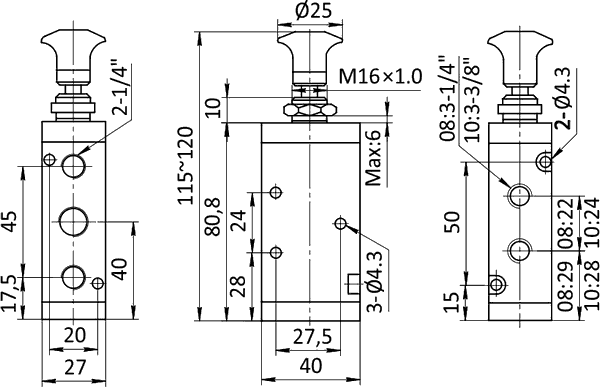

Креслення SV-D-L(S)-52
