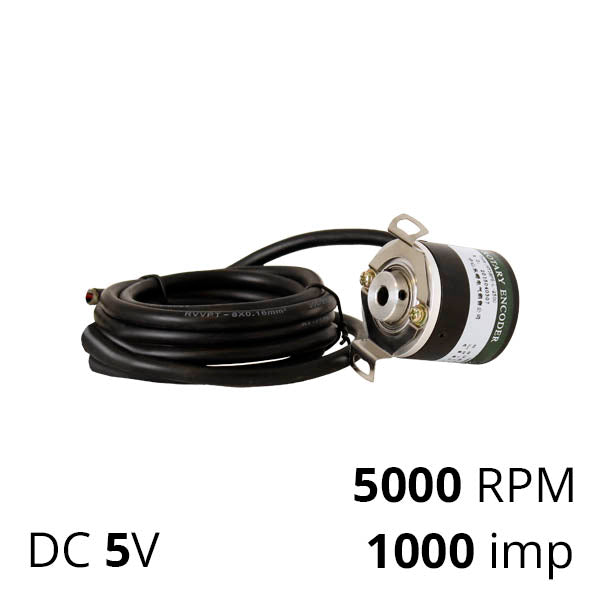

Валкодер моделі SPLC-SEN-HY-38P6-L5AR-1000 це оптичний обертальний квадратурний інкрементальний енкодер з порожнистим валом, який видає на виході лінійного драйвера DC 5В (RS422) 1000 імпульсів за оборот із зазначенням напрямку обертання.
Оптичний датчик кута обертів валу можна застосовувати для будь-якого типу приводу: асинхронного, синхронного, крокового двигуна та серводвигунів з швидкістю обертання до 5000 об/хв. Сенсорний пристрій під'єднують до валу 6 мм через наскрізний отвір у ньому. У комплект входить радіальний кабель завдовжки 2 м.
| Модель | SPLC-SEN-HY-38P6-L5AR-1000 |
|---|---|
| Тип виходу | Вихідний лінійний драйвер DC 5V |
| Напруга живлення DC | ≥5 В |
| Споживаний струм | ≤150 мА |
| Вихідна напруга UH | ≥0,7 Vcc В |
| Вихідна напруга UL | ≤0,5 В |
| Число імпульсів за 1 оберт | 1000 |
| Фронт імпульсу | ≤1000 нс |
| Спад імпульсу | ≤1000 нс |
| Робоча частота | від 0 до 100 кГц |
| Максимальна швидкість обертання | 5000 об/хв |
| Стартовий момент | 2×10−3 Н⋅м |
| Допустиме прискорення | 10'000 рад/с2 |
| Макс. радиальне зусилля | 9,8 |
| Макс. осьове зусилля | 9,8 |
| Момент інерції | 4×10−7 кг/м2 |
| Вага | 0,12 кг |
| Робоча температура | від −10 до 60° C |
| Температура зберігання | від −20 до 80° C |
| Ударна стійкість | 980 м/с2 (XYZ — напрям по кожному, час 6 мс по кожному напряму) |
| Вібраційна стійкість | 50 м/с2 (10-200 Гц по кожній вісі XYZ 1 для 2) |
Підключення енкодеру та схема виходу L5
Колір проводів виходу електромагнітного енкодеру типу "L5" (RS-422)
- Vcc: червоний
- OV: чорний
- A: зелений
- ¬A: синій
- B: білий
- ¬B: коричневий
- Z: жовтий
- ¬Z: оранжевий
- G: екран
ABZ енкодери можна підключати до ПЛК та частотних перетворювачів з FVC режимом роботи, що мають плату для обробки високошвидкісних імпульсів валкодеру (може замовлятись окремо).
