Оптичний енкодер моделі SPLC-SEN-HY-38P6-E4AR-1000 це інкрементальний датчик кута повороту з порожнистим валом (наскрізним отвором під вал), який має на виході потенціальний тип ABZ-сигналу по напрузі DC 5…26 В та надає 1000 імпульсів за оберт приводу.
Фотоелектричний валкодер можна застосовувати для будь-якого типу приводу: асинхронного, синхронного, крокового мотору та серводвигунів з швидкістю обертання до 5000 об/хв. Енкодерний сенсор одягають на вал 6 мм. У комплект входить радіальний кабель завдовжки 2 м.

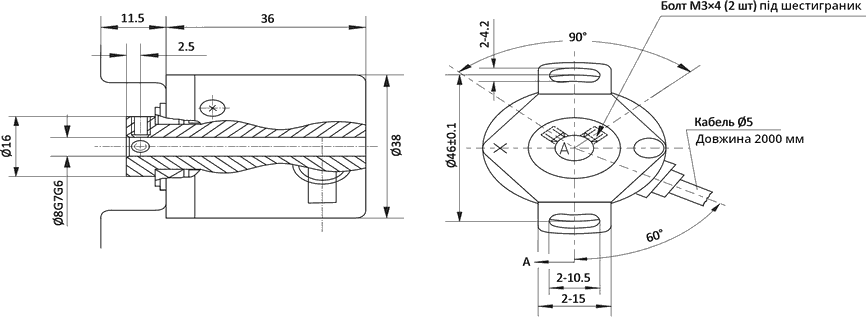

| Модель | SPLC-SEN-HY-38P6-E4AR-1000 |
|---|---|
| Тип виходу | Потенціальний вихід енкодеру по напрузі (E4) |
| Напруга живлення DC | DC 5…26V |
| Споживаний струм | ≤60 мА |
| Вихідна напруга UH | ≥0,7 Vcc В |
| Вихідна напруга UL | ≤0,5 В |
| Число імпульсів за 1 оберт | 1000 |
| Фронт імпульсу | ≤1000 нс |
| Спад імпульсу | ≤1000 нс |
| Робоча частота | від 0 до 100 кГц |
| Максимальна швидкість обертання | 5000 об/хв |
| Стартовий момент | 2×10−3 Н⋅м |
| Допустиме прискорення | 10'000 рад/с2 |
| Макс. радиальне зусилля | 9,8 |
| Макс. осьове зусилля | 9,8 |
| Момент інерції | 4×10−7 кг/м2 |
| Вага | 0,12 кг |
| Робоча температура | від −10 до 60° C |
| Температура зберігання | від −20 до 80° C |
| Ударна стійкість | 980 м/с2 (XYZ — напрям по кожному, час 6 мс по кожному напряму) |
| Вібраційна стійкість | 50 м/с2 (10-200 Гц по кожній вісі XYZ 1 для 2) |
Схема виходу та підключень енкодеру тип "E4"
Колір проводів виходу електромагнітного енкодеру типу "E4" (потенціальний вихід)
- Vcc: червоний
- OV: чорний
- A: зелений
- B: білий
- Z: жовтий
- G: екран
ABZ енкодери можна підключати до ПЛК та частотних перетворювачів з FVC режимом роботи, що мають плату для обробки високошвидкісних імпульсів валкодеру (може замовлятись окремо).
