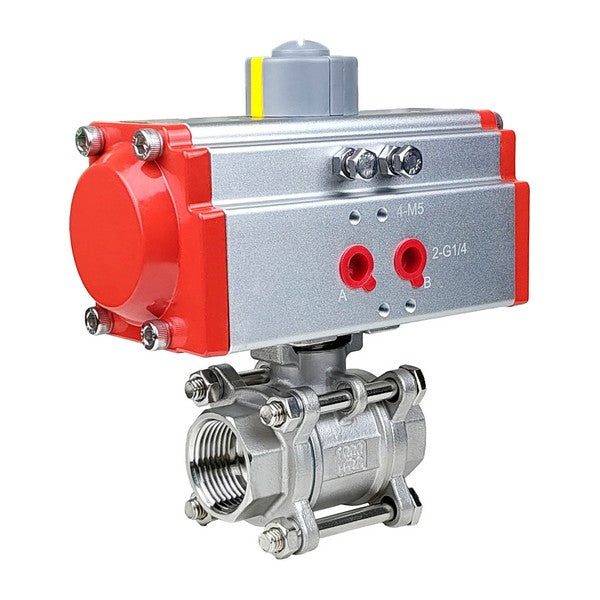

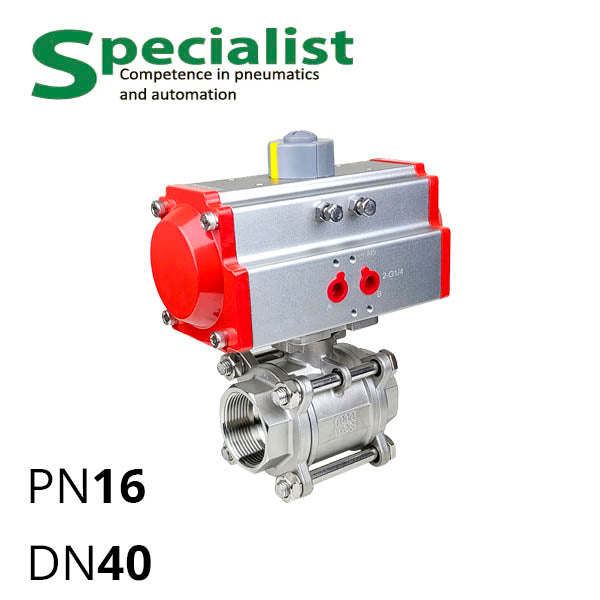

Кульовий кран 1 ½″ нержавіючий PN16 DN40 з пневмоприводом SCBV-Q611

Кульовий кран 1 ½″ нержавіючий PN16 DN40 з пневмоприводом SCBV-Q611

Наявність: На складі

Ціна: 6,312 грн

Звичайна ціна

Модель: SCBV-Q611F-16FC-40-RAT075

Ціна: 6,312 ₴ за одиницю

Додати в кошик

Сума: 6,312 ₴

Завантажити PDF-каталог

Ми не працюватимемо з 31.12 до 11.01 🚚 Відправка замовлень за цей період буде з Пн 12.01

З прийдешнім Новим Роком!

Технічні характеристики

Оснащений пневмоприводом трискладовий кран кульовий ДУ 40 з різьбою в-в 1½″SCBV-Q611F-16FC-40-RAT075 забезпечує ідеальну герметичність під високим тиском порівняно із засувками батерфляй, а пневматичний привід є більш стійким ніж електропривід та безпечним, вищої швидкодії.

Керовані пневматикою нержавіючі кульові крани добре підійдуть для ліній дозування і розливу напоїв і в'язких харчових сумішей, олії, ряду технічних олив, продуктів нафтопереробки та хімічних речовин. Перевіряйте сумісність складу рідини чи газу з матеріалами крану: PTFE та AISI 304. При необхідності телефонуйте і замовляйте у Specialist кран з матеріалів, стійких до вашого середовища.

Кульовий кран з пневмо приводом ДУ40
Модель крану	SCBV-Q611F-16FC-40
Різновид	Двоходовий кран кульовий, на замовлення триходовий
Приєднання	Різьба G 1½″, на замовлення фланцевий кульовий кран, під зварювання, кламповий
Діаметр номінальний	DN 40
Діаметр кулі	Повнопрохідний
Клас герметичності	А
Номінальний робочий тиск	Ру16 (16 бар, 1.6 МПа); на замовлення ру40, ру64
Робоча температура	від -40 до 180°C (без замерзання рідини)
Модель пневмоприводу	SC-RAT075
Тип пневмоприводу	Двосторонньої дії (на замовлення односторонньої)
Матеріал корпусу й кулі	Сталь нержавіюча марки 304 (на замовлення чавун, сталь 316)
Матеріал ущільнення сідла	PTFE (на замовлення EPDM)
Робоче середовище	Вода, мастило, газ

Базова збірка кранів з пневмоприводом ДУ40 та доукомплектація

Базова збірка кульового крану з пневмоприводом на ДУ40 здійснює керування в режимі “відкрито-закрито”, а при встановлені додаткового пневмопозиціонера дозволяє регулювати потік.
В пневмопривід можна додати пружинне повернення для автоматичного відкриття або закриття крану на випадок знеструмлення та падіння тиску.
Для керування пневмоприводом через ел.сигнали від контролера, можна закріпити на корпусі пневморозподільник з встановленими пневмоглушниками.

Ви можете зателефонувати і замовити кульовий кран з пневмоприводом з додатковими комплектуючими приводу Specialist.

Габаритні розміри

Таблиця з розмірами кульового крану Q611 з пневматичним приводом
Модель	Різьба	Ду	d	L	H	HEX.B	L1	H1
SCBV-Q611-16FC-15	G 1/2"	15	15	89	57	28	165	85
SCBV-Q611-16FC-20	G 3/4"	20	20	89	57	34.5	165	85
SCBV-Q611-16FC-25	G 1"	25	25	90	56.4	46	196	86.4
SCBV-Q611-16FC-32	G 1¼"	32	32	110	70.3	52	196	100.3
SCBV-Q611-16FC-40	G 1½"	40	38	120	79	58.5	232	116.5
SCBV-Q611-16FC-50	G 2"	50	50	140	86.7	71.5	232	124.2
SCBV-Q611-16FC-65	G 2½"	65	64	180	114	86.5	300	184
SCBV-Q611-16FC-80	G 3"	80	72	205	121	101	300	191
SCBV-Q611-16FC-100	G 4"	100	100	240	140	128	400	232

Креслення крану з нержавіючої сталі SCBV-Q611

Розміри нержавіючого крану півтора дюйма SCBV-Q611F-16FC-40
L	F	K1	K	C	C1	B	G	D	M	N	Y	H	A
106	67	50	35	8	6,5	78	1 1/2″	40	14	15	6	53	117

Завантажити SCBV-Q611F-16FC-40.step (2.79 MB)

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру 75

Габарити SC-RAT/RST75-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
207	99.5	100.5	119.5	38.5	52.5	20.5	80	30	⌀70	⌀50	M8×10	M6×8	14	⌀40	103	243	G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 11 або 4 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x11 або SCBF-ROD-14x9.

Завантажити SC-RAT075-DA.step 1.26 MB

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
