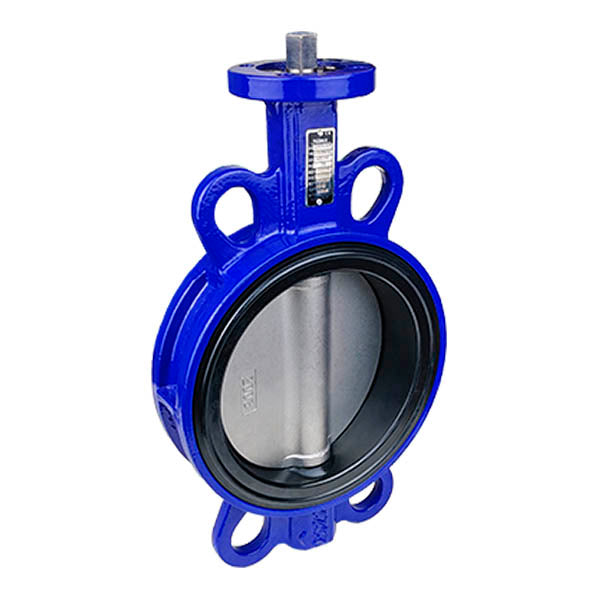

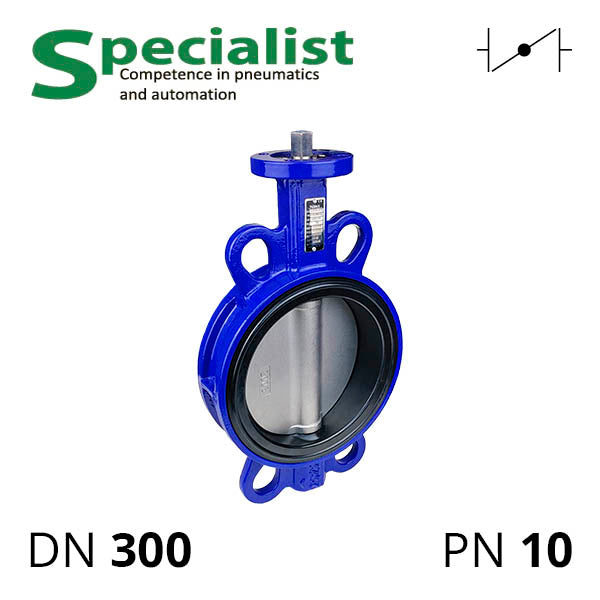

Промислова засувка дискова поворотна міжфланцева чавунна серії SCBF-D673-10XEX-300 це нерозбірний затвор батерфляй "метелик" з корпусом і диском з литої вуглецевої сталі WCB, що на відміну від сірого та ковкого чавуну може працювати під високим тиском і має кращу термостійкість. Діаметр умовного проходу для труб DN 300 мм. Постачаються з стандартизованою платформою для встановлення пневмо-, електроприводу чи рукоятки розміром F10.
Ці чавунні між-фланцеві засувки батерфляй ДУ 300 є запірно-регульованою трубопровідною арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання в об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.
| DN | 300 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB по ASTM A216 |
| Матеріал диску | WCB по ASTM A216 |
| Матеріал ущільнень | EPDM |
| Робоча температура | від −30 до 95° C |
| Майданчик під привід ISO 5211 | F10 |
| Вихід валу | квадрат 22 мм |
| Рекомендований крутний момент приводу | не менше 590 Н⋅м |
| Монтажна товщина | 78 мм |
Наша компанія Specialist (Україна) постачає також засувки ДУ300 з матеріалами на замовлення клієнта та встановленими приводами (рукоятки, пневмоприводи та електричні приводи з регулюванням позиції.
| A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-300 | 102 | 12 | 15 | 22 | 40 | 418 | 376 | 50 | 29 | 300 | 76 | 237,5 | 317,5 |
| SCBF-D673-10XEX-400 | 175 | 18 | 26 | 27 | 40 | 524 | 470 | 45 | 30 | 400 | 102 | 327 | 403 |
Завантажити SCBF-D673-16XEX-300.step (503.54 kB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
