Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3
Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3

Кулачковий пневматичний захват з 3 пальцями та штовхачем серії SC-MHSH3

: Виготовлення під замовлення

: за запитом

Діаметр поршню
Довжина ходу маніпулятора
Строк доставки

Модель: SC-MHSH3-16D

Ціна: 0 ₴  за одиницю

Додати до списка бажань
Модель Опції Ціна за одиницю
SC-MHSH3-16D 16 мм / 4 мм / 60 днів за запитом —
SC-MHSHL3-16D 16 мм / 10 мм / 60 днів за запитом —
SC-MHSH3-20D 20 мм / 4 мм / 60 днів за запитом —
SC-MHSHL3-20D 20 мм / 10 мм / 60 днів за запитом —
SC-MHSH3-25D 25 мм / 6 мм / 60 днів за запитом —
SC-MHSHL3-25D 25 мм / 12 мм / 60 днів за запитом —
SC-MHSH3-32D 32 мм / 8 мм / 60 днів за запитом —
SC-MHSHL3-32D 32 мм / 16 мм / 60 днів за запитом —
SC-MHSH3-40D 40 мм / 8 мм / 60 днів за запитом —
SC-MHSHL3-40D 40 мм / 20 мм / 60 днів за запитом —
SC-MHSH3-50D 50 мм / 12 мм / 60 днів за запитом —
SC-MHSHL3-50D 50 мм / 28 мм / 60 днів за запитом —
SC-MHSH3-63D 63 мм / 16 мм / 60 днів за запитом —
SC-MHSHL3-63D 63 мм / 32 мм / 60 днів за запитом —
SC-MHSH3-80D 80 мм / 20 мм / 60 днів за запитом —
SC-MHSHL3-80D 80 мм / 40 мм / 60 днів за запитом —
SC-MHSH3-100D 100 мм / 24 мм / 60 днів за запитом —
SC-MHSHL3-100D 100 мм / 48 мм / 60 днів за запитом —
SC-MHSH3-125D 125 мм / 32 мм / 60 днів за запитом —
SC-MHSHL3-125D 125 мм / 64 мм / 60 днів за запитом —

Особливістю кулачкових пневматичних захватів паралельного типу з трьома пальцями серії SC-MHSH3 є штовхач для допоміжного вивільнення заготовок із захвату. Трипальцевий пневмозахват з штовхальним приводом може утримувати об'єкти сферичної або циліндричної форми, вставляти деталі в патрон верстата.

Кулачкові захвати з штовхачем постачаються з діаметром поршню від 16 до 80 мм. При достатньо компатних розмірах він забезпечує зусилля на утримання до 490 Н (найбільший типорозмір).

Для замовлення доступні варіанти захоплювачів:

  • за типом:
  1. MHSH3 — звичайна модель без накладки
  2. MHSHJ3 — з додатковою накладкою (для захватів діаметром 40-80 мм)
  • за типом штовхача:
  1. MHSH_3-__D — без штовхача, наскрізний отвір в центрі
  2. MHSH_3-__DA — пневматичний штовхач
  3. MHSH_3-__DB — пружинний штовхач
    Технічні характеристики пневматичних захватів з штовхачем SC-MHSH3
    Діаметр, мм 16 20 25 32 40 50 63 80
    Робоче середовище Стиснене повітря
    Діапазон робочого тиску, бар від 2 до 6 бар від 1 до 6 бар
    Температура навколишнього середовища від -10 до 60° С
    Повторюваність, мм ±0,01
    Максимальна частота використання 120 циклів/хв 60 циклів/хв 30 циклів/хв
    Подача мастила Змащення непотрібне
    Спосіб дії Двосторонньої дії
    Момент утримання при 5 бар, Ньютон Захват ззовні 9 21 36 62 97 155 280 400
    Захват зсередини 15 26 45 77 118 187 329 490
    Діаметр центрального наскрізного отвору, мм Ø3H10+0,040 Ø3H10+0,040 Ø4H10+0,040 Ø6H10+0,040 Ø10H10+0,040 Ø12H10+0,040 Ø16H10+0,040 Ø20H10+0,040
    Хід відкриття-закриття (діаметр), мм 4 4 6 8 8 12 16 20
    Підключення повітря M3×0,5 M5×0,8 Rc 1/8
    Ø16-25 мм з центральним отвором

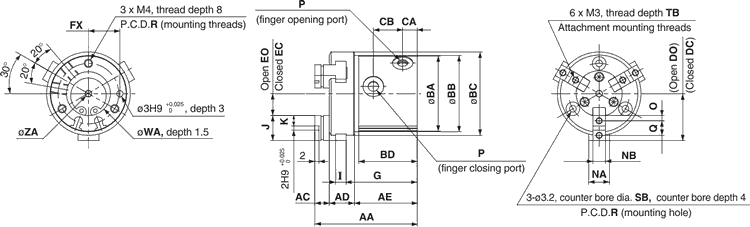

    Креслення пневматичного захвату SC-MHSH3 діаметром 16-25 мм
    Розміри пневмосхватів з наскрізним центральним отвором (SC-MHSH3 тип D) діаметром від 16 до 25 мм
    Модель AA AC AD AE BA BB BC BD CA CB DC DO EC EO FX G I J K NA NB O P Q R SB TB WA ZA
    MHSH3-16D 46 7 10.5 28.5 30 30.5 34 27 7 14 17.5 19.5 7.5 9.5 12 32 4 10 4 8 5h9-0.030 2 M3×0.5 6 24 6 5 17H9+0.043 3H10+0.040
    MHSH3-20D 49 7 12 30 36 36.5 40 28 7 14 20 22 8 10 15 34 5 12 5 10 6h9-0.030 2.5 M5×0.8 7 29 6,5 6 21H9+0.052 3H10+0.040
    MHSH3-25D 55 8 13 34 42 42.5 47 32 7.5 17.5 23.5 26.5 9.5 12.5 18 38 5 14 6 12 6h9-0.030 3 M5×0.8 8 34 6,5 6 26H9+0.052 4H10+0.048
    Ø32-80 мм з центральним отвором

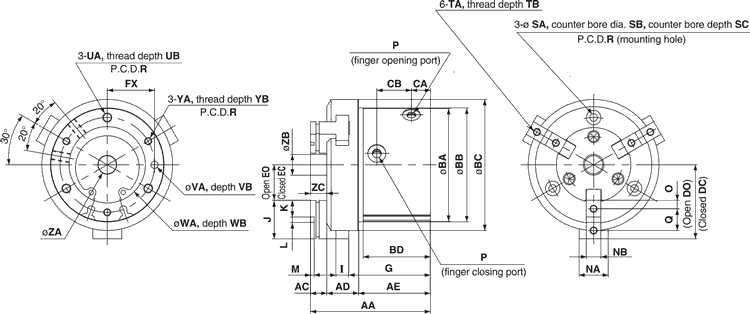

    Креслення пневматичного захвату SC-MHSH3 діаметром 32-80 мм
    Розміри пневмосхватів з наскрізним центральним отвором (SC-MHSH3 тип D) діаметром від 32 до 80 мм
    Модель AA AC AD AE BA BB BC BD CA CB DC DO EC EO FX G I J K L M NA NB O P Q R SA SB SC TA TB UA UB VA VB WA WB YA YB ZA ZB ZC
    MHSH3-32D 63 9 15.5 38.5 54 54.5 62 36 9.5 19 31.5 35.5 11.5 15.5 22 43.5 6 20 9 2H9+0.025 2 14 8h9-0.036 4.5 M5×0.8 11 44 4.2 8 7 M4×0.7 8 M5×0.8 10 4H9+0.030 4 34H9+0.062 2 M4×0.7 8 6H10+0.048 7.4 9
    MHSH3-40D 66 9 17.5 39.5 62 62.5 72 37 10.5 19 36 40 15 19 26 45 7 21 9 3H9+0.025 2 16 8h9-0.036 4.5 M5×0.8 12 52 4.2 8 7 M4×0.7 8 M5×0.8 10 4H9+0.030 4 42H9+0.062 2 M4×0.7 8 10H10+0.058 11.4 9
    MHSH3-50D 80 10 21 49 74 74.5 84 46 11.5 26.5 42 48 18 24 32 55.5 9 24 10 4H9+0.030 2 18 10h9-0.036 5 M5×0.8 14 63 5.1 9.5 8 M5×0.8 10 M6×1 12 5H9+0.030 5 52H9+0.074 2 M5×0.8 10 12H10+0.070 13.4 10
    MHSH3-63D 91 12 26 53 92 92.5 102 50 13 28 51 59 23 31 40 61 11 28 11 6H9+0.030 3 24 12h9-0.043 5.5 M5×0.8 17 78 6.6 11 8 M5×0.8 10 M8×1.25 16 6H9+0.030 6 65H9+0.074 2.5 M6×1 12 16H10+0.070 17.4 12
    MHSH3-80D 108 15 31.5 61.5 112 112.5 125 57 14 31 63 73 31 41 50 72 12 32 12 68H9+0.036 4 28 14h9-0.043 6 Rc 1/8 20 98 6.6 11 8 M6×1 12 M8×1.25 16 6H9+0.030 6 82H9+0.087 3 M6×1 12 20H10+0.084 21.4 15
    Ø32-80 з пневматичним штовхачем

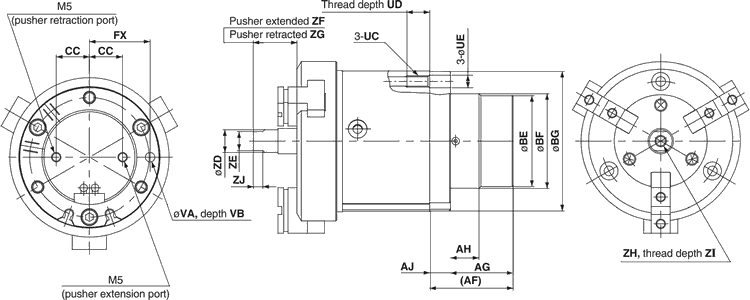

    Креслення пневматичного захвату SC-MHSH3 з пневматичним штовхачем діаметром 32-80 мм
    Розміри пневмосхватів з пневматичним штовхачем (SC-MHSH3 тип DA) діаметром від 32 до 80 мм
    Модель AF AG AH AJ BE BF BG CC FX UC UD UE VA VB ZD ZE ZF ZG ZH ZI ZJ
    MHSH3-32DA 35 26 9 9 30 32h9-0.062 53.5 9.5 22 M5×0.8 10 5.5 4H9+0.030 4 6 5 20 15 M3×0.5 6 3.5
    MHSH3-40DA 36 27 12 9 38 40h9-0.062 61.5 13.5 26 M5×0.8 10 5.5 4H9+0.030 4 10 8 21 16 M5×0.8 10 4.5
    MHSH3-50DA 44 33 15 11 48 50h9-0.062 73.5 17.5 32 M6×1 12 6.6 5H9+0.030 5 12 10 28 18 M6×1 12 5
    MHSH3-63DA 48 35 18 13 58 60h9-0.074 91.5 20 40 M8×1.25 16 8.6 6H9+0.030 6 16 14 32 22 M8×1.25 16 7
    MHSH3-80DA 58 45 20 13 68 70h9-0.074 111.5 25 50 M8×1.25 16 8.6 6H9+0.030 6 20 17 41 26 M10×1.5 20 8
    Ø32-80 мм з штовхачем пружинним

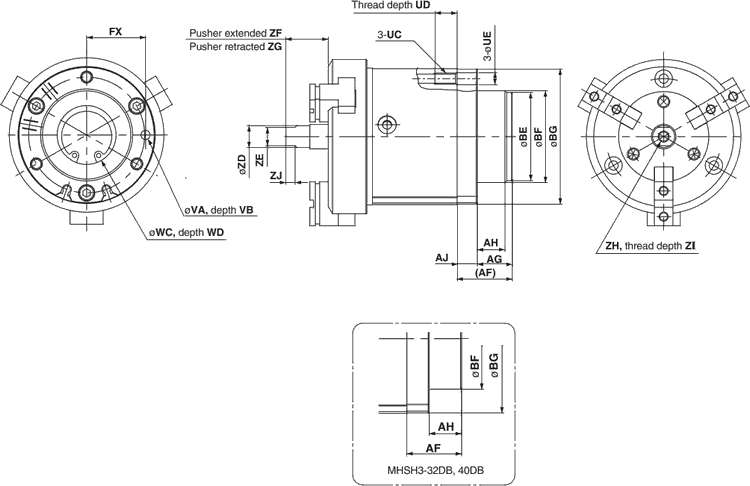

    Креслення пневматичного захвату SC-MHSH3 діаметром 16-25 мм
    Розміри пневмосхватів з пневматичним штовхачем (SC-MHSH3 тип DB) діаметром від 32 до 80 мм
    Модель AF AG BE WC WD
    MHSH3-32DB 18 - - 20+0.1 1.5
    MHSH3-40DB 21 - - 24+0.1 1.5
    MHSH3-50DB 30 19 48 32+0.1 1.5
    MHSH3-63DB 35 22 58 42+0.1 2
    MHSH3-80DB 48 35 68 52+0.1 2
