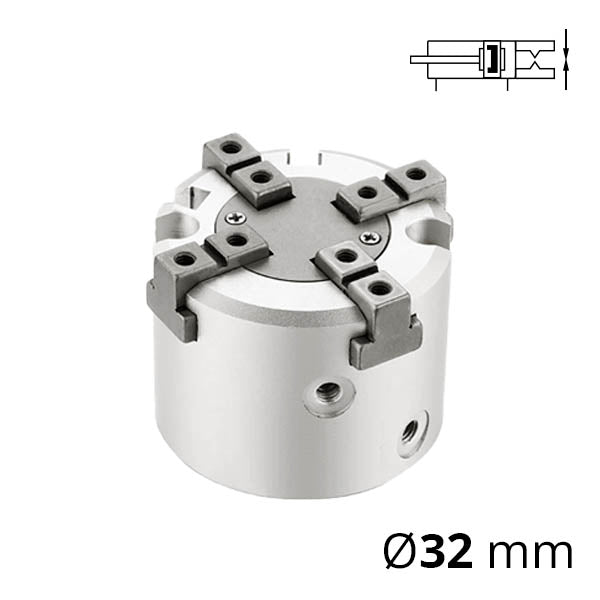

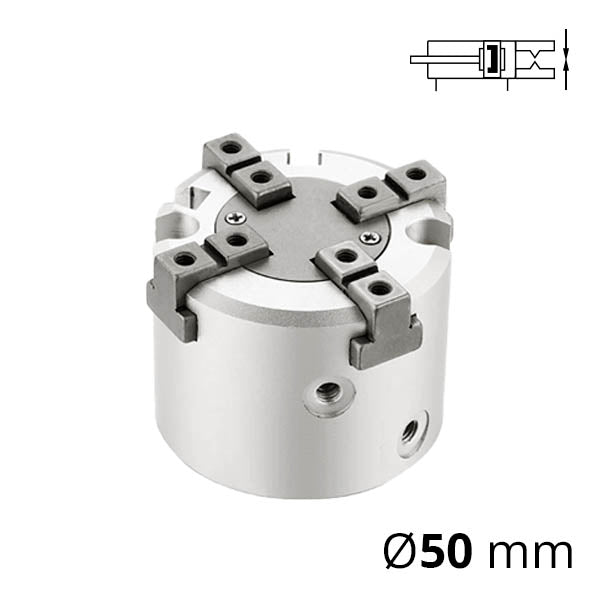

Кулачковий пневматичний захват з 4 пальцями серії MHS4
: Виготовлення під замовлення
: за запитом
Звичайна ціна
Модель | Опції | Ціна за одиницю | |
---|---|---|---|
SC-MHS4-16D | 16 мм / 60 днів | за запитом | — |
SC-MHS4-20D | 20 мм / 60 днів | за запитом | — |
SC-MHS4-25D | 25 мм / 60 днів | за запитом | — |
SC-MHS4-32D | 32 мм / 60 днів | за запитом | — |
SC-MHS4-40D | 40 мм / 60 днів | за запитом | — |
SC-MHS4-50D | 50 мм / 60 днів | за запитом | — |
SC-MHS4-63D | 63 мм / 60 днів | за запитом | — |
Кулачковий пневматичний захват паралельного типу з чотирьма пальцями серії SC-MHS4 має компактний круглий корпус та постачається з діаметром поршню від 16 до 63 мм. При достатньо компатних розмірах він забезпечує зусилля на утримання до 268 Н (найбільший типорозмір). Чотирьохпальцевий пневмозахват є зручним для виконання операцій, що потребують затиснути та утримувати об'єкти циліндричної форми (гільзи, трубки, прутки). Повітряні захвати використовують на верстатах для фіксування заготовок, для створення складних пневматичних маніпуляторів на виробничих промислових лініях.
Діаметр, мм | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
---|---|---|---|---|---|---|---|---|
Робоче середовище | Стиснене повітря | |||||||
Діапазон робочого тиску, бар | від 2 до 6 бар | від 1 до 6 бар | ||||||
Температура навколишнього середовища | від -10 до 60° С | |||||||
Повторюваність, мм | ±0,01 | |||||||
Максимальна частота використання | 120 циклів/хв | 60 циклів/хв | ||||||
Подача мастила | Змащення непотрібне | |||||||
Спосіб дії | Двосторонньої дії | |||||||
Момент утримання при 5 бар, Ньютон | Захват ззовні | 10 | 19 | 31 | 55 | 88 | 140 | 251 |
Захват зсередини | 12 | 21 | 35 | 61 | 97 | 153 | 268 | |
Довжина ходу, мм | 4 | 4 | 6 | 8 | 8 | 12 | 16 | |
Подача повітря | M3×0,5 | M5×0,8 |

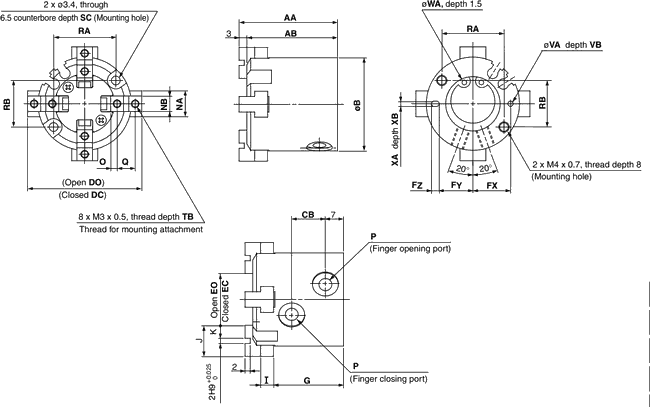

Ø16—25 мм
Модель | AA | AB | B | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | K | NA | NB | O | P | Q | RA | RB | SC | TB | VA | VB | WA | XA | XB |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MHS4-16D | 35 | 32 | 30 | 11 | 33 | 37 | 13 | 17 | 12.5 | 11 | 3 | 25 | 4 | 10 | 4 | 8 | 5h9-0.030 | 2 | M3×0.5 | 6 | 18 | 16 | 8 | 5 | 2H9+0.025 | 2 | 17H9+0.043 | 2H9+0.025 | 2 |
MHS4-20D | 38 | 35 | 36 | 13 | 39 | 43 | 15 | 19 | 14.5 | 13 | 3 | 27 | 5 | 12 | 5 | 10 | 6h9-0.030 | 2,5 | M5×0.8 | 7 | 24 | 18 | 9.5 | 6 | 2H9+0.025 | 2 | 21H9+0.052 | 2H9+0.025 | 2 |
MHS4-25D | 40 | 37 | 42 | 15 | 48 | 54 | 20 | 26 | 17 | 14.5 | 5 | 28 | 5 | 14 | 6 | 12 | 6h9-0.030 | 3 | M5×0.8 | 8 | 26 | 22 | 10 | 6 | 3H9+0.025 | 23 | 26H9+0.052 | 3H9+0.025 | 3 |

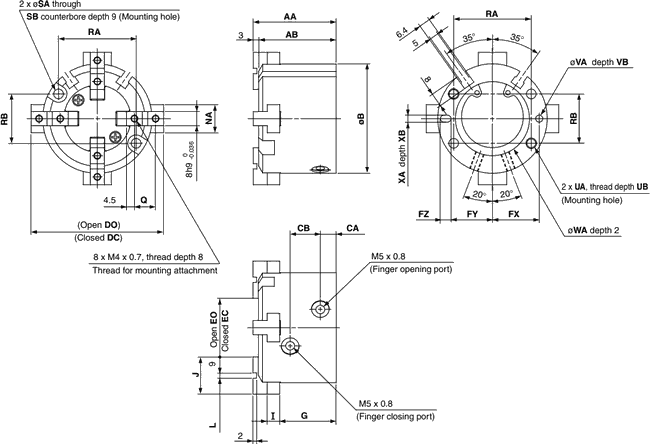

Ø32/40 мм
Модель | AA | AB | B | CA | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | L | NA | Q | RA | RB | SA | SB | UA | UB | VA | VB | WA | XA | XB |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SC-MHS4-32D | 44 | 41 | 56 | 8 | 16 | 60 | 68 | 20 | 28 | 23 | 20.5 | 5 | 30.5 | 6 | 20 | 2H9+0.025 | 14 | 11 | 38 | 25 | 4.5 | 8 | M5×0.8 | 10 | 3H9+0.025 | 3 | 34H9+0.062 | 3H9+0.025 | 3 |
SC-MHS4-40D | 47 | 44 | 62 | 9 | 17 | 66 | 74 | 24 | 32 | 26,5 | 23.5 | 6 | 32 | 7 | 21 | 3H9+0.025 | 16 | 12 | 44 | 28 | 5.5 | 9,5 | M6×1 | 12 | 4H9+0.025 | 4 | 42H9+0.062 | 4H9+0.025 | 4 |

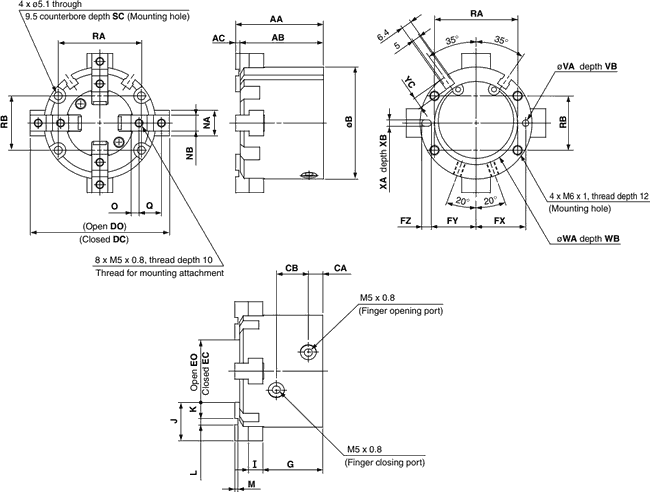

Ø50/63 мм
Модель | AA | AB | AC | B | CA | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | K | L | M | NA | NB | O | Q | RA | RB | SC | VA | VB | WA | WB | XA | XB | YC |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MHSL4-50D | 55 | 52 | 3 | 70 | 9 | 20 | 74 | 86 | 26 | 38 | 31 | 28 | 6 | 37.5 | 9 | 24 | 10 | 4H9+0.030 | 2 | 18 | 10h9-0.036 | 5 | 14 | 52 | 34 | 12 | 4H9+0.030 | 4 | 52H9+0.074 | 2 | 4H9+0.030 | 4 | 7 |
MHSL4-63D | 66 | 62 | 4 | 86 | 12 | 22 | 91 | 107 | 35 | 51 | 38 | 34,5 | 7 | 4 | 11 | 28 | 11 | 6H9+0.030 | 3 | 24 | 12h9-0.043 | 5,5 | 17 | 66 | 38 | 14 | 5H9+0.030 | 5 | 65H9+0.074 | 2.5 | 5H9+0.030 | 5 | 7.5 |
