Кулачковий пневматичний захват з 2 пальцями серії SC-MHS2
: Виготовлення під замовлення
: за запитом
Звичайна ціна
Модель | Опції | Ціна за одиницю | |
---|---|---|---|
SC-MHS2-16D | 16 мм / 60 днів | за запитом | — |
SC-MHS2-20D | 20 мм / 60 днів | за запитом | — |
SC-MHS2-25D | 25 мм / 60 днів | за запитом | — |
SC-MHS2-32D | 32 мм / 60 днів | за запитом | — |
SC-MHS2-40D | 40 мм / 60 днів | за запитом | — |
SC-MHS2-50D | 50 мм / 60 днів | за запитом | — |
SC-MHS2-63D | 63 мм / 60 днів | за запитом | — |
Кулачковий пневматичний захват паралельного типу з двома пальцями серії SC-MHS2 має хід розсування від 4 до 16 мм та постачається з діаметром поршню від 16 до 63 мм.
Діаметр, мм | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
---|---|---|---|---|---|---|---|---|
Робоче середовище | Стиснене повітря | |||||||
Діапазон робочого тиску, бар | від 2 до 6 бар | від 1 до 6 бар | ||||||
Температура навколишнього середовища | від -10 до 60° С | |||||||
Повторюваність, мм | ±0,01 | |||||||
Максимальна частота використання | 120 циклів/хв | 60 циклів/хв | ||||||
Подача мастила | Змащення непотрібне | |||||||
Спосіб дії | Двосторонньої дії | |||||||
Момент утримання при 5 бар, Ньютон | Захват ззовні | 21 | 37 | 63 | 111 | 177 | 280 | 502 |
Захват зсередини | 23 | 42 | 71 | 123 | 195 | 306 | 537 | |
Довжина ходу, мм | 4 | 4 | 6 | 8 | 8 | 12 | 16 | |
Подача повітря | M3×0,5 | M5×0,8 |

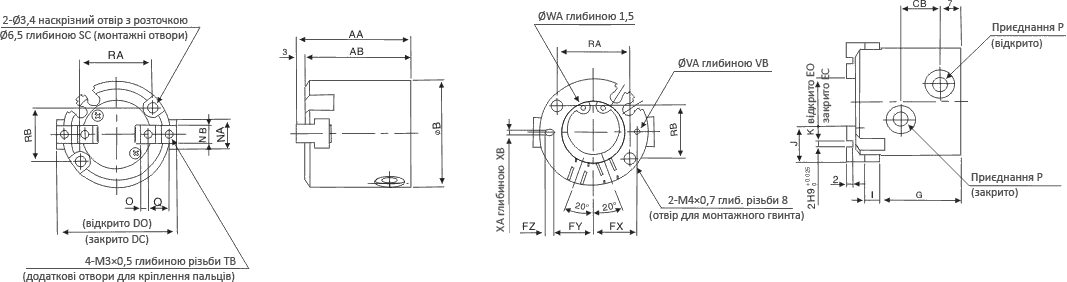

SC-MHS2 16 або 25 мм
Модель | AA | AB | B | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | K | NA | NB | O | P | Q | RA | RB | SC | TB | VA | VB | WA | XA | XB |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MHS2-16D | 35 | 32 | 30 | 11 | 30 | 34 | 10 | 14 | 12,5 | 11 | 3 | 25 | 4 | 10 | 4 | 8 | 5h9-0.030 | 2 | M3×0,5 | 6 | 18 | 16 | 8 | 5 | 2H9+0,025 | 2 | 17H9+0,043 | 2H9+0,025 | 2 |
MHS2-20D | 38 | 35 | 36 | 13 | 36 | 40 | 12 | 16 | 14,5 | 13 | 3 | 27 | 5 | 12 | 5 | 10 | 6h9-0.030 | 2,5 | M5×0,8 | 7 | 24 | 18 | 9,5 | 6 | 2H9+0,025 | 2 | 21H9+0,052 | 2H9+0,025 | 2 |
MHS2-25D | 40 | 37 | 42 | 15 | 42 | 48 | 14 | 20 | 17 | 14,5 | 5 | 28 | 5 | 14 | 6 | 12 | 6h9-0,030 | 3 | M5×0,8 | 8 | 26 | 22 | 10 | 6 | 3H9+0,025 | 3 | 26H9+0,052 | 3H9+0,025 | 3 |

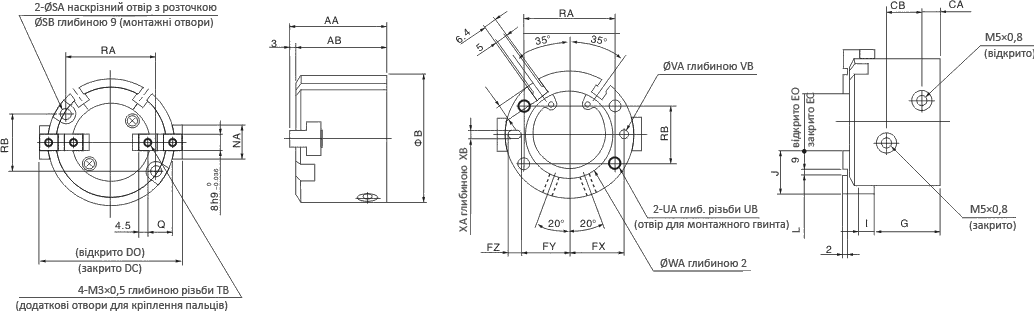

SC-MHS2 32 або 40 мм
Модель | AA | AB | B | CA | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | L | NA | Q | RA | RB | SA | SB | UA | UB | VA | VB | WA | XA | XB |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MHS2-32D | 44 | 41 | 56 | 8 | 16 | 56 | 64 | 16 | 24 | 23 | 20,5 | 5 | 30,5 | 6 | 20 | 2H9+0,025 | 14 | 11 | 38 | 25 | 4,5 | 8 | M5×0,8 | 10 | 3H9+0,025 | 3 | 34H9+0,062 | 3H9+0,025 | 3 |
MHS2-40D | 47 | 44 | 62 | 9 | 17 | 62 | 70 | 20 | 28 | 26,5 | 23,5 | 6 | 32 | 7 | 21 | 3H9+0,025 | 16 | 12 | 44 | 28 | 5,5 | 9,5 | M6×1 | 12 | 4H9+0,025 | 4 | 42H9+0,062 | 4H9+0,025 | 4 |

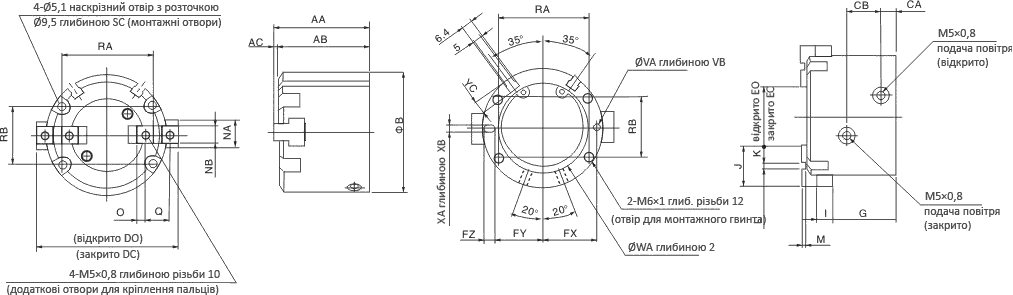

SC-MHS2 50 або 63 мм
Модель | AA | AB | AC | B | CA | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | K | L | M | NA | NB | O | Q | RA | RB | SC | VA | VB | WA | WB | XA | XB | YC |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MHS2-50D | 55 | 52 | 3 | 70 | 9 | 20 | 70 | 82 | 22 | 34 | 31 | 28 | 6 | 37,5 | 9 | 24 | 10 | 4H9+0,030 | 2 | 18 | 10H9-0,036 | 5 | 14 | 52 | 34 | 12 | 4H9+0,030 | 4 | 52H9+0,074 | 2 | 4H9+0,030 | 4 | 7,5 |
MHS2-63D | 66 | 62 | 4 | 86 | 12 | 22 | 86 | 102 | 30 | 46 | 38 | 34,5 | 7 | 44 | 11 | 28 | 11 | 6H9+0,030 | 3 | 24 | 12H9-0,036 | 5,5 | 17 | 66 | 38 | 14 | 5H9+0,030 | 5 | 65H9+0,074 | 2,5 | 5H9+0,030 | 5 | 7,5 |
------
