Високопродуктивні векторні перетворювачі частоти серії SPLC-NZ8400-900G/1000P призначені для управління високонавантаженими трифазними електродвигунами 380 В потужністю до 900 кВт, де можливе виникнення перевантажень, а до якості управління висуваються підвищені вимоги. Ці частотні перетворювачі мають вищу продуктивність мікропроцесора ніж серія SPLC-АТ20, що дозволяє SPLC-NZ8000 швидше виконувати операції та завдяки цьому забезпечити бездатчикове векторне управління швидкістю обертання з точністю ±0.5%. При необхідності частотник може перемикатись в режим простого скалярного управління U/f з меншою точністю та в режим "Pump" для роботи з більш потужними двигунами, але з меншим навантаженням (деталі нижче).
Також в перетворювач SPLC-NZ8000 може додатково встановлюватись PG-плата (купується окремо). З нею до частотника можна підключати датчик-енкодер для відстеження швидкості обертання двигуна й положення ротору. Векторне управління із зворотнім зв'язком дає підвищену швидкодію та точність управління частотою обертання до ±0.02%, дозволяє керувати крутним моментом з точністю до ±5% та працювати не тільки з асинхронними, але і синхронними моторами.
| Вхідна напруга | 3ф 380 В |
|---|---|
| Вихідна напруга | 3ф 380 В |
| Вихідна потужність | до 900 кВт (1000 кВт в режимі "Pump") |
| Діапазон вихідної частоти | від 0.1 до 3200.0 Гц (V/f) |
| Номінальний вхідний струм | 1640 А (1800 А в режимі "Pump") |
| Номінальний вихідний струм | 1640 А (1720 А в режимі "Pump") |
| Ступінь захисту EN 60529 | IP20 |
При встановлені перетворювача частоти у захисній шафі його пульт керування (панель оператора) можна від'єднати й винести на лицьову панель. Для цього потрібно придбати кабель-роз'єм.
Технічні характеристики серії SPLC-NZ8000
| Режими управління | Бездатчикове векторне керування (SFVC) Векторне керування в закритому контурі (CLVC, з PG) Вольт-частотне (V/F) керування |
|---|---|
| Максимальна вихідна частота | Векторне керування: 0-320 Гц Керування V/F: 0-3200 Гц |
| Несна частота | 1-16 кГц Частота-носій автоматично коригується в залежності від характеру навантаження. |
| Роздільна здатність задання частоти | Цифрова установка: 0.01 Гц Аналогове встановлення: максимальна частота × 0.025% |
| Пусковий момент | Тип G: 0,5 Гц/150% (SFVC); 0 Гц/180% (CLVC, з PG) Тип: 0.5 Гц/100% |
| Діапазон швидкості | 1:100 (SFVC) 1:1000 (CLVC) |
| Точність швидкості | ±0,5% (SFVC), ± 0,02% (CLVC, з PG) |
| Точність керування моментом | ±5% (CLVC, з PG) |
| Перевантажувальна здатність | G тип: 60 с на 150% від номінального струму, 3 с на 180% від номінального струму P тип: 60 с на 120% від номінального струму, 3 с на 150% від номінального струму |
| Підвищення моменту | Автопідвищення Підвищення вручну 0.1%-30.0% |
| Крива V/F | Прямолінійна V/F крива Багатоточкова V/F крива Ступінна V/F крива (1.2, 1.4, 1.6, 1.8, квадратична) |
| Поділ V/F | Два типи: повний поділ, частковий поділ |
| Режим розгону/гальмування | Прямолінійна крива S-подібна крива Чотири групи часу розгону/уповільнення в діапазоні 0.0-6500.0 с |
| Гальмування постійним струмом | Частота гальмування постійним струмом: від 0.00 Гц до максимальної частоти Час гальмування: 0.0-100.0 с Вибір дії струму гальмування: 0.0% -100.0% |
| Контроль JOG | JOG діапазон частоти: 0.00-50.00 Гц JOG час розгону/гальмування: 0.0-6500.0 с |
| Вбудовані декілька заданих швидкостей | Реалізація до 16 швидкостей через функцію простого PLC або комбінацію станів клем |
| Вбудований ПІД | Ввімкнення ПІД-регулювання системи у закритому контурі |
| Автоналаштування напруги | Може забезпечувати постійну вихідну напругу, коли змінюється головна напруга. |
| Управління при перевантаженні по струму та напрузі | Автоматичне обмеження струму та напруги під час роботи для запобігання частого спрацьовування при перевантаженні за струмом або напругою. |
Ввімкнення простого скалярного управління у перетворювачах SPLC-NZ8000 робить можливим вибір в меню типу навантаження “General” або “Pump”.
- General — загальнопромисловий режим для двигунів, які працюють з приблизно однаковим моментом на різній швидкості (компресори, конвеєри, підйомники). У цьому режимі частотний перетворювач зможе забезпечити пусковий момент понад 150% для розгону, щоб подолати сили тертя та інерцію.
- Pump — спеціалізований режим для вентиляторів, насосів та інших електродвигунів, що працюють з моментом, що зростає разом із швидкістю обертання і коли немає потреби у високому пусковому моменті.
Так, частотний перетворювач SPLC-NZ8400-800G/900P призначений для управління двигунами до 800 кВт, але при перемиканні на скалярне керування та режим “Pump” може керувати електродвигуном до 900 кВт. При цьому зменшиться допустиме перевантаження: якщо в звичайному режимі "General" допускається навантаження не більше 150% на 60 с або 180% на 3 с, то в режимі "Pump" з більш потужним двигуном дані показники знижуються — перевантаження не більше 120% на 60 с чи 150% на 3 с.
| Підтримка різних PG плат | Підтримка PG плат для трансформатора, що обертається, диференціального входу, диференціального входу UVW, резольвера і відкритого колекторного входу |
|---|---|
| Хід через падіння потужності | Падіння напруга компенсується енергією навантаження зворотного зв'язку, тому привід може продовжувати працювати короткий час. |
| Обмеження номінального струму | Дозволяє уникнути несправності частоти перевищення струму приводу. |
| Висока продуктивність | Управління асинхронними та синхронними двигунами реалізуються за допомогою високопродуктивної технології вектора струму. |
| Керування часом | Діапазон часу: 0.0-6500.0 хв |
| Метод комунікації | Modbus (стандартно) Profibus-DP (на замовлення) CANlink (на замовлення) CAN (на замовлення) |
| Режими захисту | Виявлення короткого замикання двигуна при включенні, захисту при обриві вхідної або вихідної фази, перевищення струму, перенапруги, зниженої напруги, перегріву та перевантаження. |

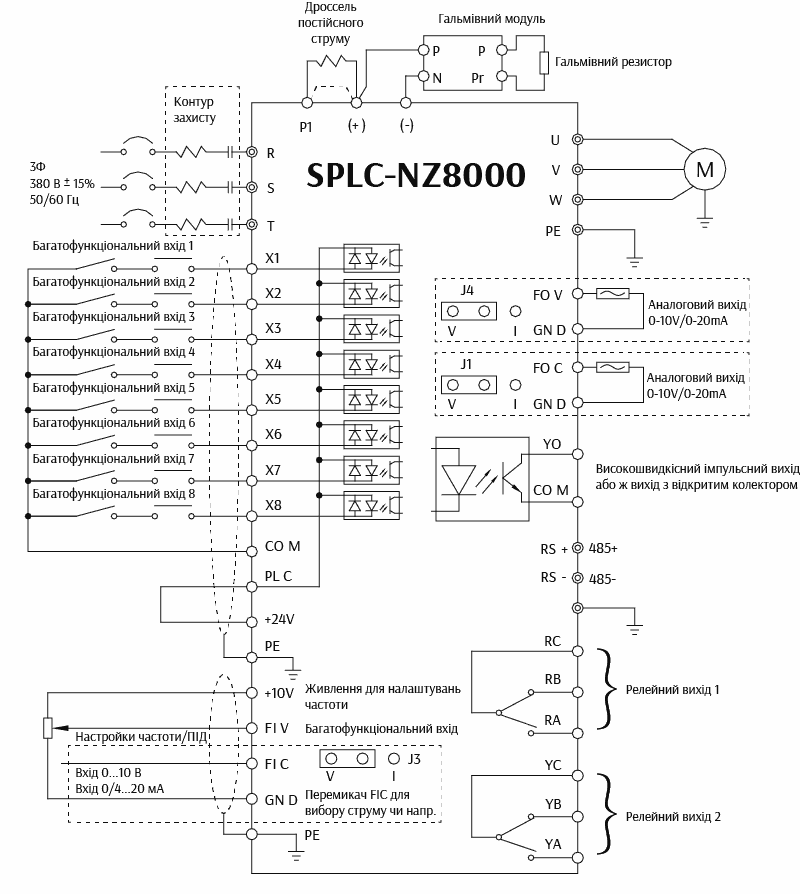

Принципова схема частотника SPLC-NZ8400-900G/1000P

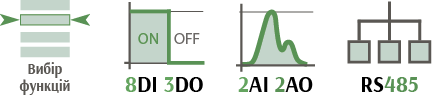

SPLC-NZ8000 має багатофункціональні вхідні-вихідні клеми управління, функцію яких можна призначати самостійно в налаштуваннях — визначати задану частоту, віддавати команду ходу вперед, зупинки і т.д.:
- Вхідні: 8 дискретних входів (з них один імпульсний високошвидкісний), 2 аналогові входи (один 0...10 В або 0...20 мА, другий тільки для +10...-10 В;
- Вихідні: 1 дискретний транзисторний вихід (високошвидкісний), 2 реле 250 VAC 3 A або 30 VDC 1 A, 2 аналогових виходи (0...10 або 0...20 мА).
За умовчанням частотний перетворювач підтримує найпоширеніший на підприємствах України порт зв'язку RS-485, але на замовлення дані частотні інвертори можуть бути поставлені з платою для передачі даних Profibus або CAN, що дозволить легко інтегрувати обладнання в будь-яку сучасну промислову мережу.
Частотні перетворювачі серії SPLC-NZ8400 з потужністю 900 кВт поставляються з корпусом під встановлення на підлогу.
