Високопродуктивні векторні перетворювачі частоти серії SPLC-NZ8400-160G/185P призначені для управління високонавантаженими трифазними електродвигунами 380 В потужністю до 160 кВт, де можливе виникнення перевантажень, а до якості управління висуваються підвищені вимоги. Ці частотні перетворювачі мають вищу продуктивність мікропроцесора ніж серія SPLC-АТ20, що дозволяє SPLC-NZ8000 швидше виконувати операції та завдяки цьому забезпечити бездатчикове векторне управління швидкістю обертання з точністю ±0.5%. При необхідності частотник може перемикатись в режим простого скалярного управління U/f з меншою точністю та в режим "Pump" для роботи з більш потужними двигунами, але з меншим навантаженням (деталі нижче).
Також в перетворювач SPLC-NZ8000 може додатково встановлюватись PG-плата (купується окремо). З нею до частотника можна підключати датчик-енкодер для відстеження швидкості обертання двигуна й положення ротору. Векторне управління із зворотнім зв'язком дає підвищену швидкодію та точність управління частотою обертання до ±0.02%, дозволяє керувати крутним моментом з точністю до ±5% та працювати не тільки з асинхронними, але і синхронними моторами.
| Вхідна напруга | 3ф 380 В |
|---|---|
| Вихідна напруга | 3ф 380 В |
| Вихідна потужність | до 160 кВт (185 кВт в режимі "Pump") |
| Діапазон вихідної частоти | від 0.1 до 3200.0 Гц (V/f) |
| Номінальний вхідний струм | 290 А (330 А в режимі "Pump") |
| Номінальний вихідний струм | 300 А (340 А в режимі "Pump") |
| Ступінь захисту EN 60529 | IP20 |
При встановлені перетворювача частоти у захисній шафі його пульт керування (панель оператора) можна від'єднати й винести на лицьову панель. Для цього потрібно придбати кабель-роз'єм.
Технічні характеристики серії SPLC-NZ8000
| Режими управління | Бездатчикове векторне керування (SFVC) Векторне керування в закритому контурі (CLVC, з PG) Вольт-частотне (V/F) керування |
|---|---|
| Максимальна вихідна частота | Векторне керування: 0-320 Гц Керування V/F: 0-3200 Гц |
| Несна частота | 1-16 кГц Частота-носій автоматично коригується в залежності від характеру навантаження. |
| Роздільна здатність задання частоти | Цифрова установка: 0.01 Гц Аналогове встановлення: максимальна частота × 0.025% |
| Пусковий момент | Тип G: 0,5 Гц/150% (SFVC); 0 Гц/180% (CLVC, з PG) Тип: 0.5 Гц/100% |
| Діапазон швидкості | 1:100 (SFVC) 1:1000 (CLVC) |
| Точність швидкості | ±0,5% (SFVC), ± 0,02% (CLVC, з PG) |
| Точність керування моментом | ±5% (CLVC, з PG) |
| Перевантажувальна здатність | G тип: 60 с на 150% від номінального струму, 3 с на 180% від номінального струму P тип: 60 с на 120% від номінального струму, 3 с на 150% від номінального струму |
| Підвищення моменту | Автопідвищення Підвищення вручну 0.1%-30.0% |
| Крива V/F | Прямолінійна V/F крива Багатоточкова V/F крива Ступінна V/F крива (1.2, 1.4, 1.6, 1.8, квадратична) |
| Поділ V/F | Два типи: повний поділ, частковий поділ |
| Режим розгону/гальмування | Прямолінійна крива S-подібна крива Чотири групи часу розгону/уповільнення в діапазоні 0.0-6500.0 с |
| Гальмування постійним струмом | Частота гальмування постійним струмом: від 0.00 Гц до максимальної частоти Час гальмування: 0.0-100.0 с Вибір дії струму гальмування: 0.0% -100.0% |
| Контроль JOG | JOG діапазон частоти: 0.00-50.00 Гц JOG час розгону/гальмування: 0.0-6500.0 с |
| Вбудовані декілька заданих швидкостей | Реалізація до 16 швидкостей через функцію простого PLC або комбінацію станів клем |
| Вбудований ПІД | Ввімкнення ПІД-регулювання системи у закритому контурі |
| Автоналаштування напруги | Може забезпечувати постійну вихідну напругу, коли змінюється головна напруга. |
| Управління при перевантаженні по струму та напрузі | Автоматичне обмеження струму та напруги під час роботи для запобігання частого спрацьовування при перевантаженні за струмом або напругою. |
Ввімкнення простого скалярного управління у перетворювачах SPLC-NZ8000 робить можливим вибір в меню типу навантаження “General” або “Pump”.
- General — загальнопромисловий режим для двигунів, які працюють з приблизно однаковим моментом на різній швидкості (компресори, конвеєри, підйомники). У цьому режимі частотний перетворювач зможе забезпечити пусковий момент понад 150% для розгону, щоб подолати сили тертя та інерцію.
- Pump — спеціалізований режим для вентиляторів, насосів та інших електродвигунів, що працюють з моментом, що зростає разом із швидкістю обертання і коли немає потреби у високому пусковому моменті.
Так, частотний перетворювач SPLC-NZ8400-160G/185P призначений для управління двигунами до 160 кВт, але при перемиканні на скалярне керування та режим “Pump” може керувати електродвигуном до 185 кВт. При цьому зменшиться допустиме перевантаження: якщо в звичайному режимі "General" допускається навантаження не більше 150% на 60 с або 180% на 3 с, то в режимі "Pump" з більш потужним двигуном дані показники знижуються — перевантаження не більше 120% на 60 с чи 150% на 3 с.
| Підтримка різних PG плат | Підтримка PG плат для трансформатора, що обертається, диференціального входу, диференціального входу UVW, резольвера і відкритого колекторного входу |
|---|---|
| Хід через падіння потужності | Падіння напруга компенсується енергією навантаження зворотного зв'язку, тому привід може продовжувати працювати короткий час. |
| Обмеження номінального струму | Дозволяє уникнути несправності частоти перевищення струму приводу. |
| Висока продуктивність | Управління асинхронними та синхронними двигунами реалізуються за допомогою високопродуктивної технології вектора струму. |
| Керування часом | Діапазон часу: 0.0-6500.0 хв |
| Метод комунікації | Modbus (стандартно) Profibus-DP (на замовлення) CANlink (на замовлення) CAN (на замовлення) |
| Режими захисту | Виявлення короткого замикання двигуна при включенні, захисту при обриві вхідної або вихідної фази, перевищення струму, перенапруги, зниженої напруги, перегріву та перевантаження. |
Принципова схема частотника SPLC-NZ8400-160G/185P
SPLC-NZ8000 має багатофункціональні вхідні-вихідні клеми управління, функцію яких можна призначати самостійно в налаштуваннях — визначати задану частоту, віддавати команду ходу вперед, зупинки і т.д.:
- Вхідні: 8 дискретних входів (з них один імпульсний високошвидкісний), 2 аналогові входи (один 0...10 В або 0...20 мА, другий тільки для +10...-10 В;
- Вихідні: 1 дискретний транзисторний вихід (високошвидкісний), 2 реле 250 VAC 3 A або 30 VDC 1 A, 2 аналогових виходи (0...10 або 0...20 мА).
За умовчанням частотний перетворювач підтримує найпоширеніший на підприємствах України порт зв'язку RS-485, але на замовлення дані частотні інвертори можуть бути поставлені з платою для передачі даних Profibus або CAN, що дозволить легко інтегрувати обладнання в будь-яку сучасну промислову мережу.
Вибір моделі частотника серії SPLC-NZ8000
| Модель | Номінальна вихідна потужність, кВт | Номінальний вхідний струм, А | Номінальний вихідний струм, А |
|---|---|---|---|
| SPLC-NZ8400-0R4G4 | 0.4 | 3.4 | 1.2 |
| SPLC-NZ8400-0R7G4 | 0.75 | 3.8 | 2.5 |
| SPLC-NZ8400-1R5G4 | 1.5 | 5 | 3.7 |
| SPLC-NZ8400-2R2G4 | 2.2 | 5.8 | 5 |
| SPLC-NZ8400-3R7G/5R5P4 | 3.7/5.5 | 10/15 | 9/13 |
| SPLC-NZ8400-5R5G/7R5P4 | 5.5/7.5 | 15/20 | 13/17 |
| SPLC-NZ8400-7R5G/11P4 | 7.5/11 | 20/26 | 17/25 |
| SPLC-NZ8400-11G/15P4 | 11/15 | 26/35 | 25/32 |
| SPLC-NZ8400-15G/18.5P4 | 15/18.5 | 35/38 | 32/37 |
| SPLC-NZ8400-18.5G/22P4 | 18.5/22 | 38/46 | 37/45 |
| SPLC-NZ8400-22G/30P4 | 22/30 | 46/62 | 45/60 |
| SPLC-NZ8400-30G/37P4 | 30/37 | 62/76 | 60/75 |
| SPLC-NZ8400-37G/45P4 | 37/45 | 76/90 | 75/90 |
| SPLC-NZ8400-45G/55P4 | 45/55 | 90/105 | 90/110 |
| SPLC-NZ8400-55G4 | 55 | 105 | 110 |
| SPLC-NZ8400-75P4 | 75 | 140 | 150 |
| SPLC-NZ8400-75G/90P4 | 75/90 | 140/160 | 150/176 |
| SPLC-NZ8400-90G/110P4 | 90/110 | 160/210 | 176/210 |
| SPLC-NZ8400-110G/132P4 | 110/132 | 210/240 | 210/253 |
| SPLC-NZ8400-132G/160P4 | 132/160 | 240/290 | 253/300 |
| SPLC-NZ8400-160G/185P4 | 160/185 | 290/330 | 300/340 |
| SPLC-NZ8400-185G/200P4 | 185/200 | 330/370 | 340/380 |
| SPLC-NZ8400-200G/220P4 | 200/220 | 370/410 | 380/420 |

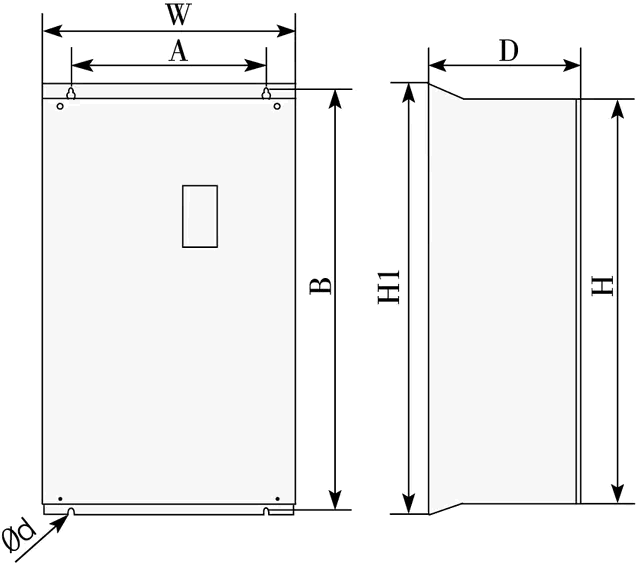

Частотні перетворювачі серії SPLC-NZ8400 з потужністю 160 кВт поставляються з корпусом під монтаж на стіну або для встановлення на підлогу. При замовленні перетворювачів частоти Ви можете вибрати бажаний спосіб встановлення.
| Модель | Габарити | Розміри для встановлення | |||||
|---|---|---|---|---|---|---|---|
| W | H | H1 | D | A | B | Ød | |
| SPLC-NZ8400-160G/185P4 | 420 | 730 | 790 | 330 | 300 | 765 | 11 |
