| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SA-GF40-06 | G 1/8" / 0-6 бар / 40 мм | 260 ₴ | |
| SA-GF40-10 | G 1/8" / 0-10 бар / 40 мм | 260 ₴ | |
| SA-GF40-16 | G 1/8" / 0-16 бар / 40 мм | 260 ₴ | |
| SA-GF40-40 | G 1/8" / 0-40 бар / 40 мм | 260 ₴ | |
| SA-GF50-06 | G 1/4" / 0-6 бар / 50 мм | 285 ₴ | |
| SA-GF63-06 | G 1/4" / 0-6 бар / 63 мм | 312 ₴ | |
| SA-GF50-10 | G 1/4" / 0-10 бар / 50 мм | 285 ₴ | |
| SA-GF63-10 | G 1/4" / 0-10 бар / 63 мм | 312 ₴ | |
| SA-GF50-16 | G 1/4" / 0-16 бар / 50 мм | 285 ₴ | |
| SA-GF63-16 | G 1/4" / 0-16 бар / 63 мм | 312 ₴ | |
| SA-GF50-40 | G 1/4" / 0-40 бар / 50 мм | 285 ₴ | — |

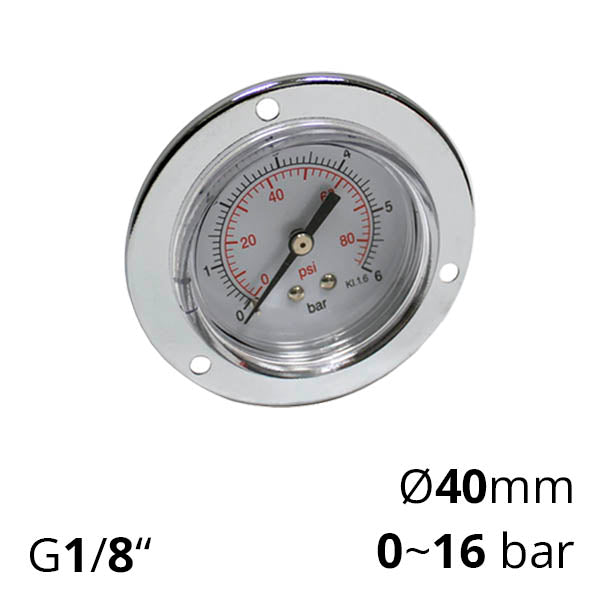

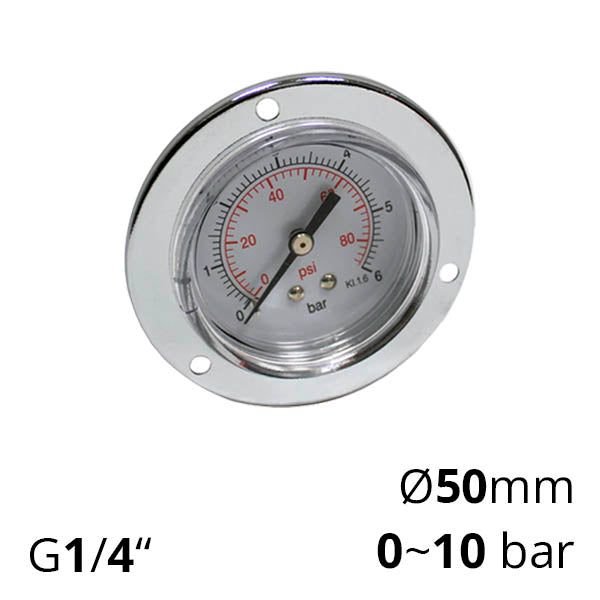

Механічний фланцевий манометр серії GF призначений для вимірювання тиску стисненого повітря чи інших неагресивних газів. Дані манометри можуть вимірювати тиск вище атмосферного до 40 бар (залежно від шкали обраної моделі).
Манометри мають зовнішню трубну конічну різьбу PT 1/8″ або PT 1/4″ і можуть бути використані для підключення до пневмолінії через фітинги з внутрішньою трубною циліндричною різьбою G1/8″ або G1/4″ відповідно. Фланцеві манометри типу GF розміщують на лицьових панелях оператора, шафах управління, на корпусі компресорів і т.д.
Комплект поставки:
- Фланцевий манометр
Переваги
- Механічні манометри серії GF недорогі, надійні та не потребують частого обслуговування;
- Манометр легко вбудувати на будь-яку виносну панель для контролю тиску
| PT 1/8″ | PT 1/4″ | |
| 0-6 бар | SA-GF40-06 | SA-GF50-06 |
| 0-10 бар | SA-GF40-10 | SA-GF50-10 |
| 0-16 бар | SA-GF40-16 | SA-GF50-16 |
| 0-40 бар | SA-GF40-40 | SA-GF50-40 |
Додаткова інформація
При виборі манометра бажано, щоб його шкала була на 25% більша ніж діапазон робочого тиску. Тобто, якщо Вам необхідно вимірювати тиск у пневматичній системі з робочим тиском 10 бар, рекомендуємо замовляти манометр на 0-16 бар.
Конструктивно є манометром деформаційного типу із трубкою Бурбона.

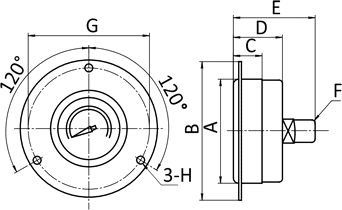

| Модель | Діапазон шкали вимірювання | A | B | C | D | E | F | G | H |
| SA-GF40-06 | 0...6 бар | 47 | 62 | - | 26 | 41 | PT 1/8" | 54 | 3 |
| SA-GF40-10 | 0...10 бар | 47 | 62 | - | 26 | 41 | PT 1/8" | 54 | 3 |
| SA-GF40-16 | 0...16 бар | 47 | 62 | - | 26 | 41 | PT 1/8" | 54 | 3 |
| SA-GF50-06 | 0...6 бар | 52.5 | 71.5 | - | 29 | 45 | PT 1/4" | 64 | 4 |
| SA-GF50-10 | 0...10 бар | 52.5 | 71.5 | - | 29 | 45 | PT 1/4" | 64 | 4 |
| SA-GF50-16 | 0...16 бар | 52.5 | 71.5 | - | 29 | 45 | PT 1/4" | 64 | 4 |
| SA-GF63-06 | 0...6 бар | 63 | 85 | 16.5 | 29 | 47.5 | PT 1/4" | 74 | 4 |
| SA-GF63-10 | 0...10 бар | 63 | 85 | 16.5 | 29 | 48 | PT 1/4" | 74 | 4 |
| SA-GF63-16 | 0...16 бар | 63 | 85 | 17 | 29 | 48 | PT 1/4" | 74 | 4 |
