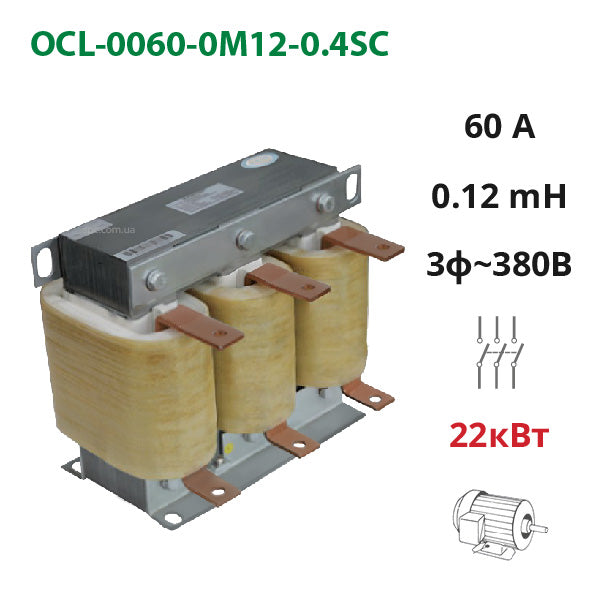

Моторний (вихідний) дросель 60А, 380В, 22 кВт, 0.12 мГн (OCL-0060-0M12-0.4SC)

: На складі

: 8,307 грн

:60 днів

Звичайна ціна

Модель: SPLC-OCL-0060-0M12-0.4SC

Ціна: 8,307 ₴  за одиницю


Сума: 8,307

Трифазний моторний дросель 60А, 380В, 22 кВт, 0.12 мГн OCL-0060-0M12-0.4SC встановлюють на виході частотного перетворювача для фільтрації струму, що подається на трифазні електричні двигуни 380 В. Призначення вихідного електродроселю наступне:

  • Cтворення індуктивного опору, який обмежує струм живлення двигуна і тим самим запобігає його перевантаженню і пошкодженню;
  • Запобігання різким стрибкам струму під час запуску електродвигуна, які можуть вивести з ладу обладнання;
  • Очищення синусоїди струму від небажаних високих гармонік (високочастотних шумів), що виникають в електроприводі.

Використовуйте вихідний дросель змінного струму в ланцюзі між частотником та асинхронним електромотором для покращення якості електроживлення приводу, а також безпечної та довготривалої роботи обладнання.

Технічні характеристики моторного вихідного дроселя OCL-0060-0M12-0.4SC
Робоча напруга 3 фази 380 В
Падіння напруги 1% для 380 В (менше 4%)
Робоча частота 50/60 Гц
Робочий струм 60 А
Максимальний струм може перевищити робочий не більше ніж 150% протягом 60 с
Індуктивність 0.12 мГн
Клас ізоляції F, H
Клас захисту IP00 - IP22
Шум ≤65 дБ
Підвищення температури ≤85 к
Діелектрична проникність AC 3000 В/50 Гц/5 мА/10 с
Опір ізоляції 100 VDC, ≤100 MОм
Робоча температура середовища -25 ~ +45℃
Умови експлуатації моторного дроселя (лінійного реактора) OCL-0060-0M12-0.4SC
  • У діапазоні температур від мінус 10 до 45℃ номінальні параметри дроселя є табличними. При температурі понад 55℃ номінальний струм знижується приблизно на 2% з кожним додатковим +1℃.
  • Висота над рівнем моря має бути не вище 2000 м.
  • Вологість повітря менша за 90%.
  • Середовище: без шкідливих газів, легкозаймистих предметів, наявність хорошої вентиляції.

При розміщені дроселя в шафі, необхідно забезпечити вентиляцію для достатнього охолодження обладнання.

Розміри трифазних мережевих дроселів 11-37 кВт (тип B)
Таблиця розмірів мережевого реактору ACL
L 195
D 120
W 135
W1 72
H 165
A×B 8.5×20
