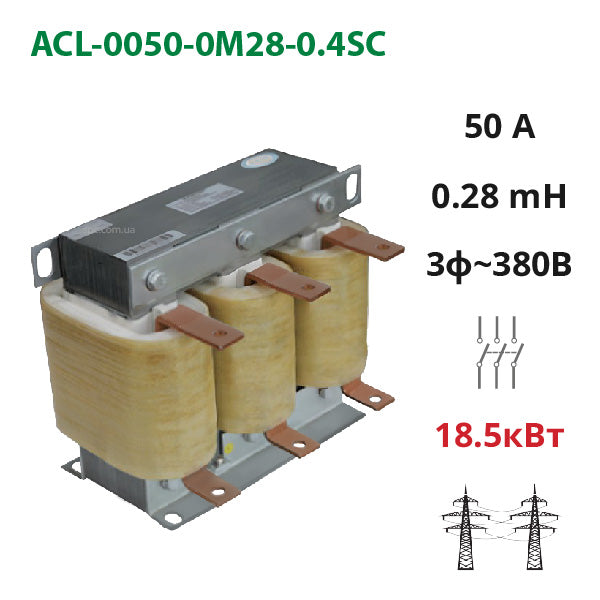

Вхідний трифазний мережевий дросель змінного струму (реактор) ACL-0050-0M28-0.4SC призначений для встановлення на вході частотних перетворювачів 18.5 кВт чи інших електроприводів для усунення взаємного впливу потужного обладнання, що живиться від одної мережі на 3 фази 380 В. Вхідний дросель згладжує гармоніки струму й робить їх більш плавними, захищає пристрої від вхідної перенапруги. За конструкцією трифазний дросель є трьома індуктивними котушкою, кожна з яких підмивається до фази за допомогою клем входу-виходу.
Функції лінійних реакторів:
- згладжування струму;
- захист від електричних перенапруг;
- поліпшення потужності.
| Модель | ACL-0050-0M28-0.4SC |
|---|---|
| Потужність | 18.5 кВт |
| Робоча напруга | 3 фази 380 В |
| Падіння напруги | менше 2% |
| Номінальна частота | 50/60 Гц |
| Номінальний струм | 50 А |
| Максимальний струм | 150% від номінального не більше 60 с |
| Індуктивність | 0.28 мГн |
| Клас ізоляції | F, H |
| Клас захисту | IP00-IP22 |
| Здатність опору | змінний струм 3000 В, 50Гц, 5 мА, 10 с |
| Опір ізоляції | постійний струм 1000 В ≥ 100 МОм |
| Температура | від -25 до +45° C |
Підключення вхідного мережевого дроселю до частотного перетворювача
| L | 155 |
|---|---|
| D | 95 |
| W | 135 |
| W1 | 76 |
| H | 165 |
| A×B | 6×15 |
------
