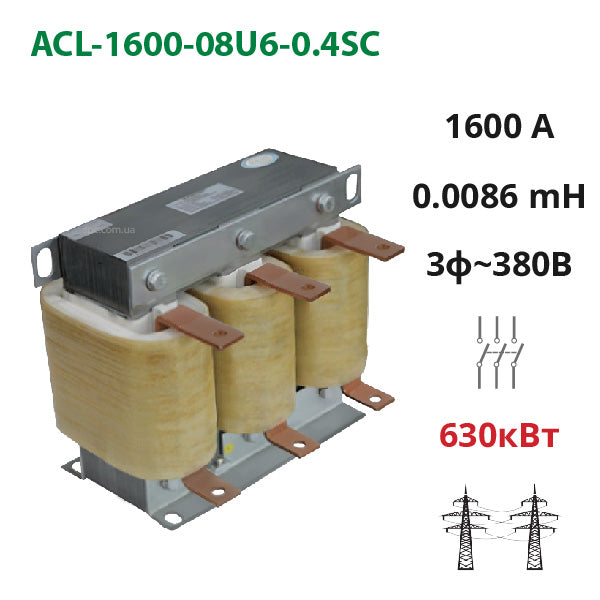

Мережевий (вхідний) дросель 1600А, 380В, 630 кВт, 0.0086 мГн (ACL-1600-08U6-0.4SA)

: На складі

: 83,496 грн

:60 днів

Звичайна ціна

Модель: SPLC-ACL-1600-08U6-0.4SA

Ціна: 83,496 ₴  за одиницю


Сума: 83,496

Вхідний трифазний мережевий дросель змінного струму (реактор) ACL-1600-08U6-0.4SA призначений для встановлення на вході частотних перетворювачів 630 кВт чи інших електроприводів для усунення взаємного впливу потужного обладнання, що живиться від одної мережі на 3 фази 380 В. Вхідний дросель згладжує гармоніки струму й робить їх більш плавними, захищає пристрої від вхідної перенапруги. За конструкцією трифазний дросель є трьома індуктивними котушкою, кожна з яких підмивається до фази за допомогою клем входу-виходу.

Функції лінійних реакторів:

  • згладжування струму;
  • захист від електричних перенапруг;
  • поліпшення потужності.
Параметри трифазного мережевого дроселю ACL-1600-08U6-0.4SA
Модель ACL-1600-08U6-0.4SA
Потужність 630 кВт
Робоча напруга 3 фази 380 В
Падіння напруги менше 2%
Номінальна частота 50/60 Гц
Номінальний струм 1600 А
Максимальний струм 150% від номінального не більше 60 с
Індуктивність 0.0086 мГн
Клас ізоляції F, H
Клас захисту IP00-IP22
Здатність опору змінний струм 3000 В, 50Гц, 5 мА, 10 с
Опір ізоляції постійний струм 1000 В ≥ 100 МОм
Температура від -25 до +45° C
Підключення вхідного мережевого дроселю до частотного перетворювача
Схема підключення вхідного дроселю три фази до частотнику
Розміри дроселів ACL потужністю 380-630 кВт (тип D)
Таблиця розмірів мережевого реактору ACL
L 395
D 260
W 340
W1 160
H 435
A×B 15×25
