Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением
Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением

Пневмораспределители 3/2 серии SV-H с разным механическим и ручным управлением

: В наличии

: от 394 до 555 грн

Тип механизма
Резьба

Модель: SV-H-R-32-06

Цена: 394 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 394 ₴

Модель Опции Цена за шт.
SV-H-R-32-06 R / G 1/8" 394 ₴
SV-H-R-32-08 R / G 1/4" 496 ₴
SV-H-PP-32-06 PP / G 1/8" 394 ₴ —
SV-H-PP-32-08 PP / G 1/4" 525 ₴
SV-H-PPL-32-06 PPL / G 1/8" 394 ₴
SV-H-PPL-32-08 PPL / G 1/4" 525 ₴
SV-H-TB-32-06 TB / G 1/8" 394 ₴
SV-H-TB-32-08 TB / G 1/4" 482 ₴
SV-H-PB-32-06 PB / G 1/8" 394 ₴
SV-H-PB-32-08 PB / G 1/4" 525 ₴
SV-H-EB-32-06 EB / G 1/8" 394 ₴
SV-H-EB-32-08 EB / G 1/4" 555 ₴

Пневматические распределители золотникового типа серии SV-Н в исполнении 3/2 с ручным и механическим управлением.

Тип управления:

  • PP — утопленная кнопка
  • PPL — кнопка
  • TB — селектор
  • PB — кнопка гриба
  • EB — кнопка-грибок с фиксацией
  • R — ролик с рычагом
  • LB – селектор
  • V – базовый элемент без переключателя
Модель SV-H-...-32-06 SV-H-...-32-08
Число линий/позиций 3/2 3/2
Эффективная площадь поперечного сечения 12 мм2 (CV = 0,89) 16 мм2 (CV = 0,89)
Присоединение входа-выхода G1/8″ G1/4″
Выхлоп Ø2 мм G1/4″
Рабочая среда Воздух, тонкость фильтрации не менее 40 мкм
Тип управления Механическое или ручное управление
Диапазон рабочего давления 0-8 бар
Диапазон рабочих температур 0-60° С (в сухом воздухе без влаги)

SV-H-PB-32-06 — пневмораспределитель 3/2 с резьбой G1/8″ с односторонним механическим управлением (кнопка-грибок типа "PB")

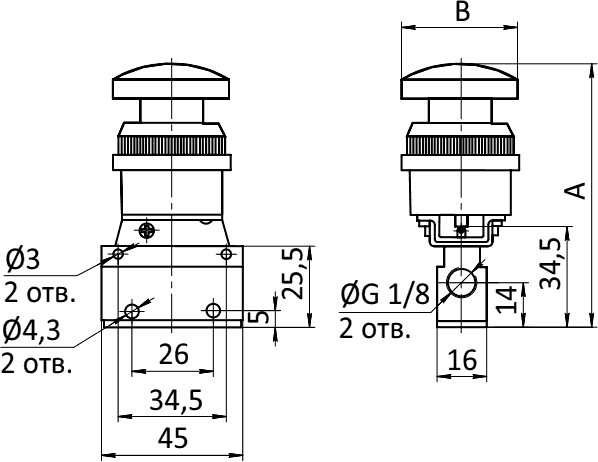

Чертёж SV-H-PB-32-06

SV-H-PB-32-08 — пневмораспределитель 3/2 с резьбой G1/4″ с односторонним механическим управлением (кнопка-грибок типа "PB")

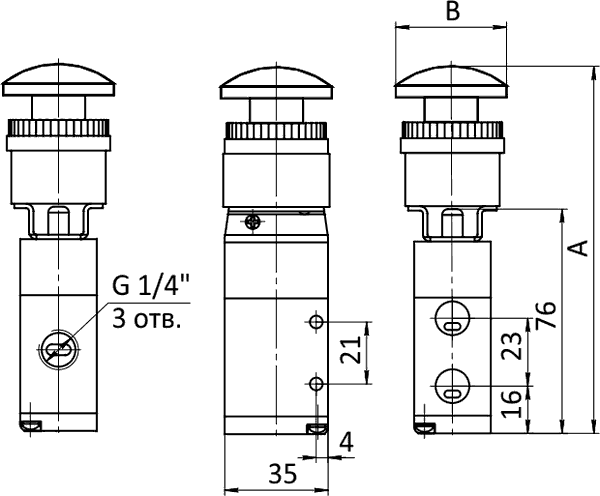

Чертёж SV-H-PB-32-08
Таблица 2 — Размеры пневмораспределителей 3/2 с разными типами механического/ручного управления
Модель\Тип PP PPL LB TB EB PB R
SV-H-**-32-06 A 66 71 85 88.5 86 83 59.5
B 39.5 24.5 26.5 36.5 39.5 37.5 42.5
SV-H-**-32-06 A 106 111 125 129.5 126 123 99.5
B 39.5 24.5 26.5 36.5 39.5 37.5 42.5

Кнопки, селекторы и ролики для пневмораспределителей SV-H-PB-32

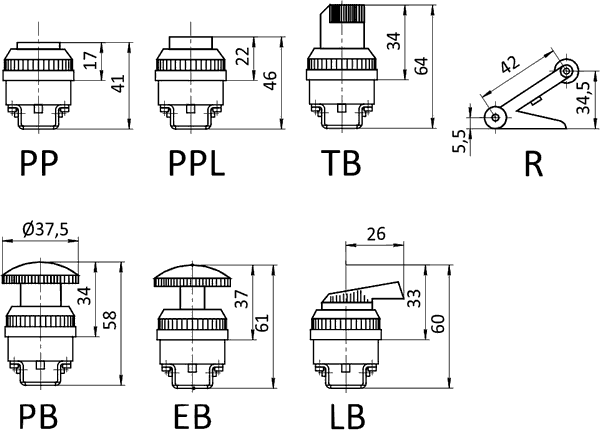

Чертеж кнопок и селекторов для SV-H-PB-32
------
