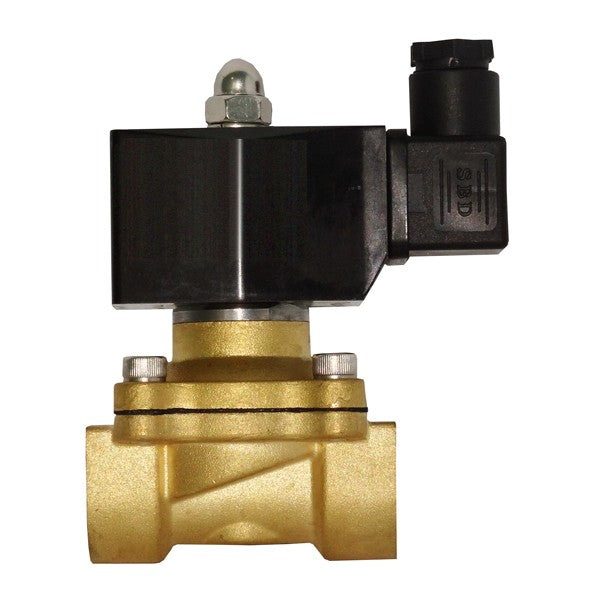

Электромагнитный клапан 2/2 нормально закрытый с резьбой G ¾” серии SV-ZS-ES-22NC-20

: В наличии

: 1,647 грн

Обычная цена

Резьба
Напряжение питания

Модель: SV-ZS-ES-22NC-20-DC24V

Цена: 1,647 ₴  за шт.


Сумма: 1,647

Модель Опции Цена за шт.
SV-ZS-ES-22NC-20-DC24V G ¾" / DC24V 1,647 ₴
SV-ZS-ES-22NC-20-AC220V G ¾" / AC220V 1,647 ₴
SV-ZS-ES-22NC-20 чаще всего используются как электромагнитный клапан для воды 3/4″ и других жидкостей. Устройство относится к двухпозиционным нормально закрытым клапанам мембранного типа с односторонним пилотным электроуправлением, которые имеют трубную цилиндрическую резьбу G ¾” . Наша компания поставляет клапаны ZS на заказ с разными материалами корпуса и уплотнений. Это позволяет охватить широкий диапазон применений клапанов для различных рабочих сред и температур. Рабочее давление от 0 бар, а вольтаж соленоида DC 24в или AC 220в. Электроклапана могут работать в самотечных системах без давления.
Технические характеристики соленоидных клапанов 2/2 НЗ серии SV-ZS-ES-22NC-20
Конструкция Двухлинейный двухпозиционный нормально закрытый клапан с односторонним пилотным электрическим управлением
Материал Бронза, NBR (стандарт)
Нержавеющая сталь AISI304 или AISI316, VITON (под заказ)
Подключение G3/4”
Крепление Вертикальное
Диапазон рабочих температур от −5 до +80 °С (при сухом воздухе без влаги)
Напряжение питания AC220V, DC24V
Допустимое изменение напряжения питания ±10%
Рабочая среда Воздух, вода, масла (вязкостью до 20CTS), газ
Диапазон рабочего давления 0-5 бар (вода),
0-7 бар (воздух),
0-5 бар (масло)

Вы также можете просмотреть все наши электромагнитные клапаны с резьбой 3/4 дюйма.

Чертёж клапана 2/2 НЗ серии SC-ZS с соленоидом
Габаритные и присоединительные размеры соленоидных клапанов серии SV-ZS
Модель A B C D K
SV-ZS__-ES-22NC-10 101,5 57 117 69 G3/8”
SV-ZS__-ES-22NC-15 101,5 57 117 69 G1/2”
SV-ZS__-ES-22NC-20 107 57 123,5 73 G3/4”
SV-ZS__-ES-22NC-25 111,5 73,5 134,5 99 G1”
SV-ZS__-ES-22NC-35 142 95 172 112 G1-1/4”
SV-ZS__-ES-22NC-40 142 95 172 123 G1-1/2”
SV-ZS__-ES-22NC-50 172 123 209 168 G2”
