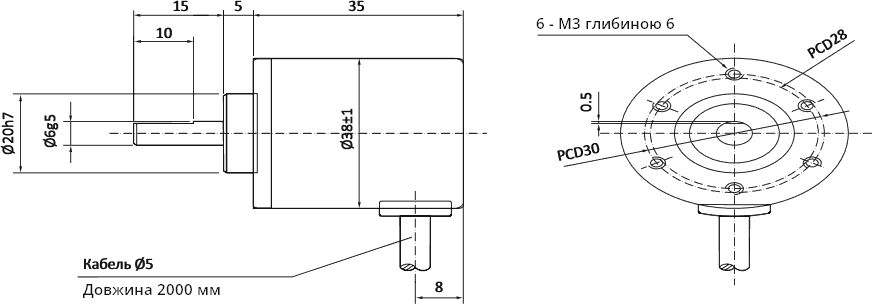

Датчик угла поворота двигателя модели SPLC-SEN-HY-38A6-L5AR-4096 это оптический вращающийся квадратурный инкрементальный энкодер с валом d 6 мм с лыской. Сенсор вращения имеет выход DC 5В (RS422, линейный драйвер) и выдает 4096 имп/об с определением направления вращения.
Фотоэлектрический валкодер можно использовать в любых разновидностях привода: асинхронных, синхронных, шаговых двигателей и серводвигателей со скоростью вращения до 5000 об/мин. К примеру, для автоматизации станка с ЧПУ, 3D принтеров, других машин.
Кабель длиной 2 метра входит в комплектацию оптического энкодера.
| Модель | SPLC-SEN-HY-38A6-L5AR-4096 |
|---|---|
| Тип выхода | Выходной линейный драйвер DC 5V |
| Напряжение питания DC | ≥5 В |
| Потребляемый ток | ≤150 мА |
| Выходное напряжение UH | ≥0,7 Vcc В |
| Выходное напряжение UL | ≤0,5 В |
| Число импульсов за 1 оборот | 4096 имп |
| Фронт импульса | ≤1000 нс |
| Спад импульса | ≤1000 нс |
| Рабочая частота | от 0 до 100 кГц |
| Максимальная скорость вращения | 5000 об/мин |
| Стартовый момент | 2×10−3 Н⋅м |
| Допустимое ускорение | 10'000 рад/с2 |
| Макс. радиальное усилие | 9,8 |
| Макс. осевое усилие | 9,8 |
| Момент инерции | 4×10 −7 кг/м 2 |
| Вес | 0,12 кг |
| Рабочая температура | от −10 до 60° C |
| Температура хранения | от −20 до 80° C |
| Ударная стойкость | 980 м/с 2 (XYZ — направление по каждому, время 6 мс по каждому направлению) |
| Вибрационная стойкость | 50 м/с2 (10-200 Гц по каждой оси XYZ 1 для 2) |
Подключение энкодера и схема выхода
Цвет проводов выхода электромагнитного энкодера типа "L5" (RS-422)
- Vcc: красный
- OV: черный
- A: зеленый
- ¬A: синий
- B: белый
- ¬B: коричневый
- Z: желтый
- ¬Z: оранжевый
- G: экран
ABZ энкодеры можно подключать к ПЛК и частотным преобразователям с FVC режимом работы, имеющим плату для обработки высокоскоростных импульсов валкодера (может заказываться отдельно).
