| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SV-C-EE-32-06-DC12V | 600 нл/мин / G 1/8" / DC12V | 1,114 ₴ | |
| SV-C-EE-32-06-DC24V | 600 нл/мин / G 1/8" / DC24V | 1,114 ₴ | |
| SV-C-EE-32-06-AC220V | 600 нл/мин / G 1/8" / AC220V | 1,114 ₴ | |
| SV-C-EE-32-08-DC12V | 850 нл/мин / G 1/4" / DC12V | 1,114 ₴ | |
| SV-C-EE-32-08-DC24V | 850 нл/мин / G 1/4" / DC24V | 1,114 ₴ | |
| SV-C-EE-32-08-AC220V | 850 нл/мин / G 1/4" / AC220V | 1,114 ₴ | |
| SV-D-EE-32-10-DC12V | 1400 нл/мин / G 3/8" / DC12V | 1,355 ₴ | |
| SV-D-EE-32-10-DC24V | 1400 нл/мин / G 3/8" / DC24V | 1,355 ₴ | |
| SV-D-EE-32-10-AC220V | 1400 нл/мин / G 3/8" / AC220V | 1,355 ₴ | |
| SV-E-EE-32-15-DC12V | 2500 нл/мин / G 1/2" / DC12V | 2,845 ₴ | |
| SV-E-EE-32-15-DC24V | 2500 нл/мин / G 1/2" / DC24V | 2,845 ₴ | |
| SV-E-EE-32-15-AC220V | 2500 нл/мин / G 1/2" / AC220V | 2,845 ₴ |
Трехлинейные пневмораспределители с двухсторонним электропневматическим управлением имеют три соединительных отверстия:
- вход для подключения подачи сжатого воздуха
- выход
- выхлоп для сброса давления на выходе в атмосферу
По способу работы эти пневматические клапаны 3/2 с электрическим бистабильным управлением (при отключении питания клапан остается в открытом или закрытом положении до подачи нового управляющего сигнала на соответствующую катушку).
Клиент может заказать обычные или взрывозащищенные электромагнитные катушки, с диодом на разъеме или без него, а также с необходимыми электрическими характеристиками:
- 12 В постоянного тока
- 24 В постоянного тока
- 220 В переменного тока
Все пневматические распределители могут поставляться в соответствии со стандартом NAMUR. Серии пневмораспределителей (C, D, E) подобраны с учетом максимального расхода сжатого воздуха.
| Модель | SV-C-EE-32-06 | SV-C-EE-32-08 | SV-D-EE-32-10 | SV-E-EE-32-15 |
|---|---|---|---|---|
| Число линий/позиций | 3/2 | 3/2 | 3/2 | 3/2 |
| Эффективная площадь поперечного сечения | 14 мм 2 (CV=0,78) |
16 мм 2 (CV=0,89) |
30 мм 2 (CV=1,67) |
50 мм2 (CV=2,79) |
| Вход для подключения | G1/8″ | G1/4″ | G3/8″ | G1/2″ |
| Выход доступа | G1/8″ | G1/4″ | G3/8″ | G1/2″ |
| Присоединение выхлопа | G1/8″ | G1/4″ | G3/8″ | G1/2″ |
| Номинальный расход | 600 л/мин | 850 л/мин | 1400 л/мин | 2500 л/мин |
| Рабочая среда | Воздух, тонкость фильтрации не менее 40 микрон | |||
| Тип управления | Электропневматический (пилот), пневматический (прямой) | |||
| Диапазон рабочего давления | 1,5-8 бар | |||
| Макс. входное давление | 12 бар | |||
| Диапазон рабочих температур | -5...+50 °С (в сухом воздухе без влаги) | |||
| Напряжение питания | 12 В постоянного тока (2,4 Вт); 24 В постоянного тока (3 Вт); 220 В переменного тока (2,5 ВА) | |||
| Допустимое изменение напряжения питания | -15%...+10% | |||
| Степень защиты, класс изоляции | IP65, класс F | |||
| Макс. рабочая частота | 5 циклов/с | |||
| Мин. время переключения | 0,05 с | |||

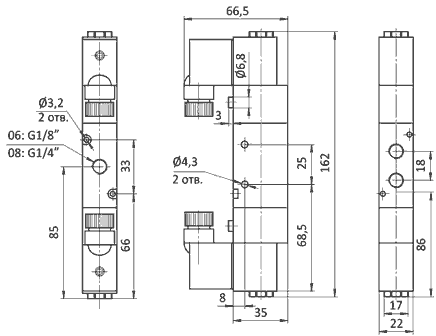

Чертеж пневмораспределителя SV-C-EE-32-06-DC12V

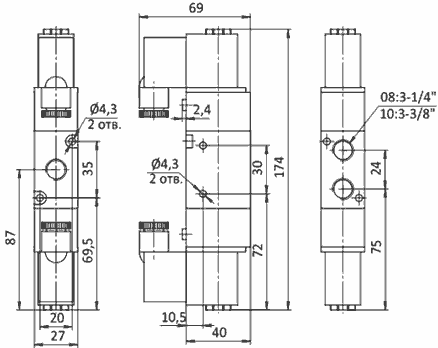

Чертеж пневмораспределителя SV-D-EE-32-10-DC12V

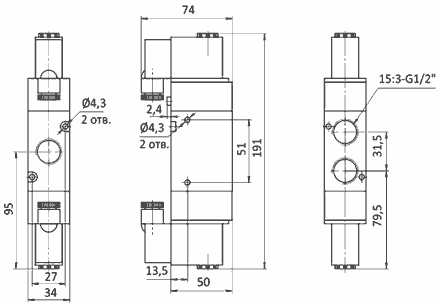

Чертеж пневмораспределителя SV-E-EE-32-15-DC12V
