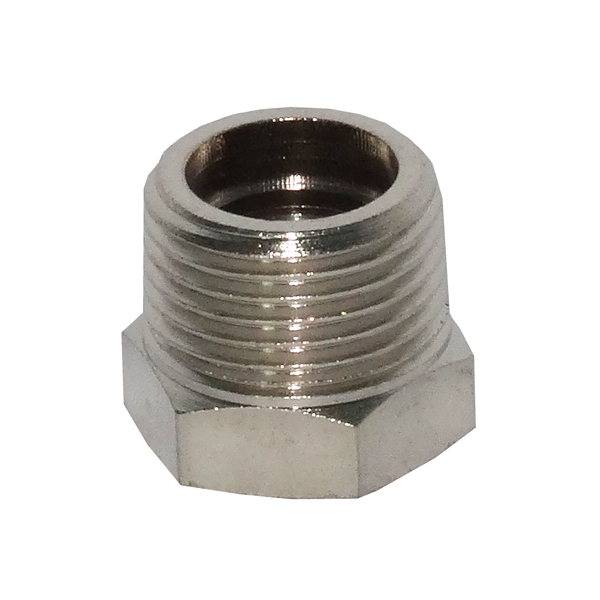

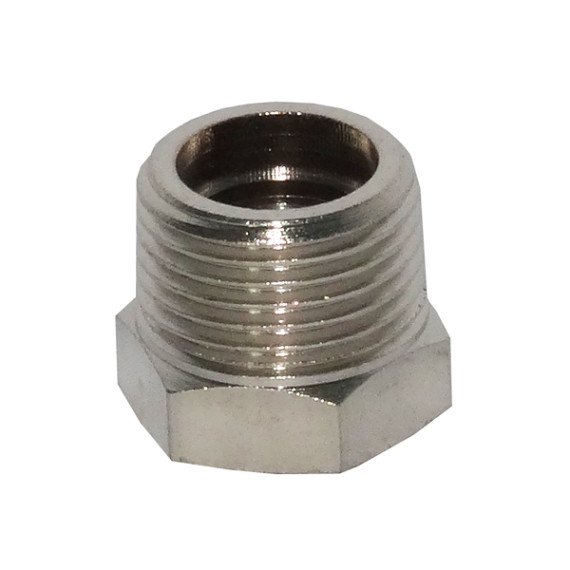

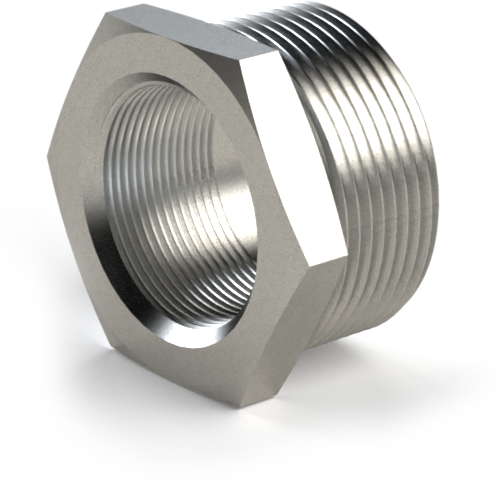

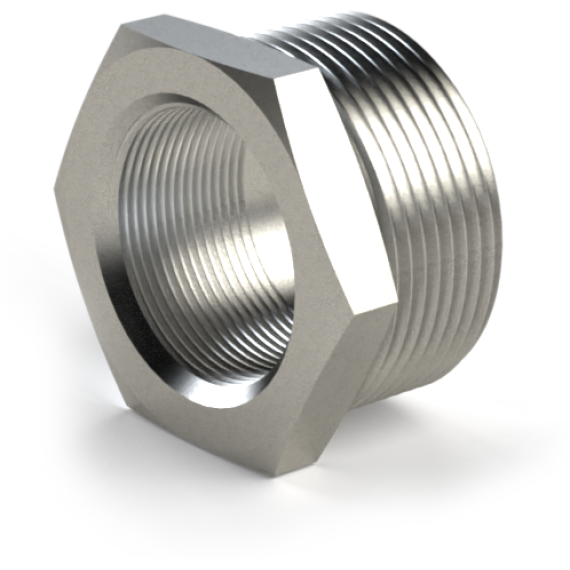

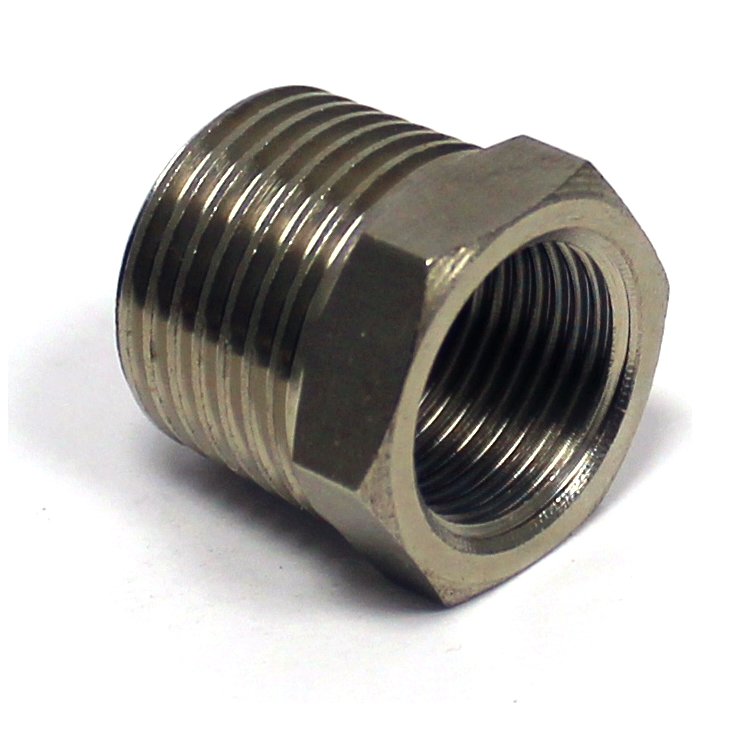

Бронзовый фитинг серии SF-Z2530 переходная футорка наружно-внутренняя резьба

: В наличии

: от 17 до 70 грн

Обычная цена

Резьба "папа"
Резьба "мама"

Модель: SF-Z2530 1/8-M5

Цена: 17 ₴  за шт.


Сумма: 17

Модель Опции Цена за шт.

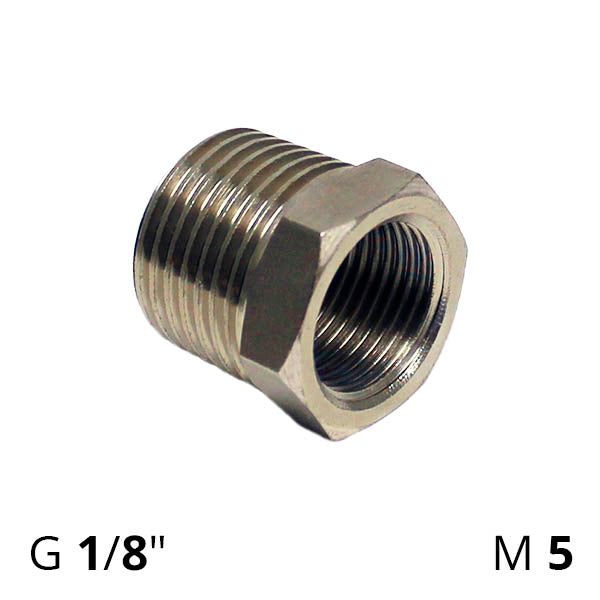

SF-Z2530 1/8-M5 G1/8" / M5 / 3 дня 17 ₴
SF-Z2530 1/8-M6 G1/8" / M6 / 3 дня 17 ₴
SF-Z2530 1/4-1/8 G1/4" / G1/8" / 3 дня 17 ₴
SF-Z2530 3/8-1/8 G3/8" / G1/8" / 3 дня 32 ₴
SF-Z2530 3/8-1/4 G3/8" / G1/4" / 3 дня 23 ₴

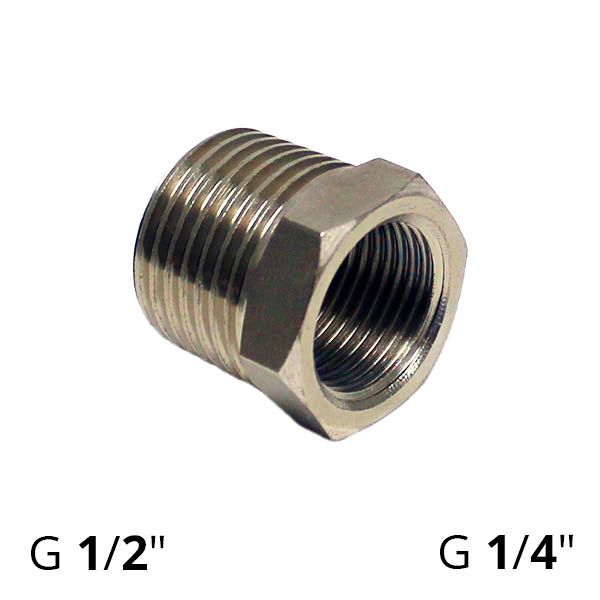

SF-Z2530 1/2-1/4 G1/2" / G1/4" / 3 дня 55 ₴
SF-Z2530 1/2-3/8 G1/2" / G3/8" / 3 дня 37 ₴
SF-Z2530 3/4-1/4 G3/4" / G1/4" / 3 дня 61 ₴
SF-Z2530 3/4-3/8 G3/4" / G3/8" / 3 дня 64 ₴
SF-Z2530 3/4-1/2 G3/4" / G1/2" / 3 дня 70 ₴

Бронзовый резьбовой фитинг серии SF-Z2530 это металлическая футорка, прямой переходник с внутренней на наружную резьбу. С одной стороны фитинг имеет внутреннюю метрическую или трубную цилиндрическую резьбу ("мама"): M5, M6, G1/8", G1/4", G3/8" или G1/2". С другой стороны фитинг имеет наружную трубную цилиндрическую резьбу ("папа"): G1/8", G1/4", G3/8", G1/2" или G3/4".

Для изготовления резьбовых металлических фитингов используется никелированная бронза. Фитинги серии SF-Z2530 рассчитаны для работы со сжатым воздухом под высоким давлением до 35 бар (3,5 МПа) или другими рабочими средами, совместимыми с материалами фитинга. При использовании фитинга для других рабочих сред допустимое рабочее давление и температура могут отличаться от табличных значений, указанных для сжатого воздуха.

Чертеж фитинга SF-Z2530

Таблица — Габаритные и присоединительные размеры фитинга SF-Z2530 (мм)
Модель L A B C SW Вага, г
SF-Z2530 1/8-M5 10.5 M5 G1/8" 6 14 8
SF-Z2530 1/8-M6 10.5 M6 G1/8" 6 14 8
SF-Z2530 1/4-1/8 13 G1/4" G1/8" 8 17 10,5
SF-Z2530 3/8-1/8 14 G1/8" G3/8" 9 19 19
SF-Z2530 3/8-1/4 14 G1/4" G3/8" 9 19 13
SF-Z2530 1/2-1/4 15.5 G1/4" G1/2" 10 24 32
SF-Z2530 1/2-3/8 15.5 G3/8" G1/2" 10 24 24
SF-Z2530 3/4-1/4 17.5 G1/4" G3/4" 11 30 70
SF-Z2530 3/4-3/8 17.5 G3/8" G3/4" 11 30 58
SF-Z2530 3/4-1/2 17.5 G1/2" G3/4" 11 30 41
