| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SF-MSL 4-G01 | 4 мм / G 1/8" | 196 ₴ | |
| SF-MSL 6-G01 | 6 мм / G 1/8" | 196 ₴ | |
| SF-MSL 6-G02 | 6 мм / G 1/4" | 260 ₴ | |
| SF-MSL 8-G02 | 8 мм / G 1/4" | 261 ₴ | |
| SF-MSL 8-G03 | 8 мм / G 3/8" | 642 ₴ | |
| SF-MSL 8-G01 | 8 мм / G 1/8" | 215 ₴ |
Пневматические дроссели с обратным клапаном серии SF-MSL предназначены для регулирование расхода сжатого воздуха в одном из направлений его протекания (указанного стрелкой на корпусе). В обратном направлении воздух будет протекать свободно.
Дроссель с обратным клапаном SF-MSL поставляется с трубной цилиндрической резьбой с одной стороны, а также цанговым зажимом под трубку с другой стороны. Направление свободного протекания сжатого воздуха – от цангового. входа в резьбу выхода происходит регулировка потока винтом. Данный тип дросселя идеально подходит для использования на отверстиях выхода пневмоцилиндров.
alt="Размеры пневмодроселя с обратным клапаном"
loading="lazy"
width="400"
height="355"
class="img-float"
/>

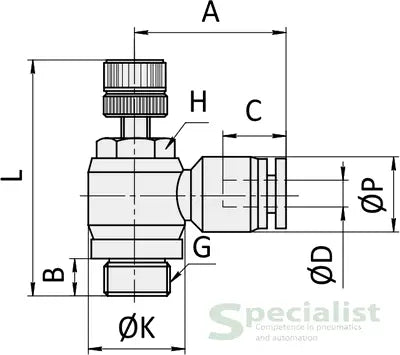

| Модель | Трубка, ØDh | Резьба,G | L | A | B | C | ØDP | ØDK | H | |
|---|---|---|---|---|---|---|---|---|---|---|
| В клапан | В цилиндр | |||||||||
| MSL 4-G01B | MSL 4-G01 | 4 | G1/8 | 44,4 | 21,5 | 5,7 | 14,6 | 10,6 | 14 | 14 |
| MSL 6-G01B | MSL 6-G01 | 6 | G1/8 | 44,4 | 20,9 | 5,7 | 15,2 | 12,6 | 14 | 14 |
| MSL 6-G02B | MSL 6-G02 | 6 | G1/4 | 58,3 | 22,9 | 8,3 | 15,2 | 12,6 | 17,8 | 17 |
| MSL 8-G02B | MSL 8-G02 | 8 | G1/4 | 58,3 | 25,6 | 8,3 | 16,2 | 14,6 | 17,8 | 17 |
| MSL 8-G03B | MSL 8-G03 | 8 | G3/8 | 59,3 | 27,6 | 13,9 | 16,2 | 14,6 | 21,9 | 21 |
