| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SF-IPV 4 | 4 мм | 17 ₴ | |
| SF-IPV 6 | 6 мм | 17 ₴ | |
| SF-IPV 8 | 8 мм | 17 ₴ | |
| SF-IPV 10 | 10 мм | 24 ₴ | |
| SF-IPV 12 | 12 мм | 31 ₴ |
Фитинг SF-IPV это черный угловой пластиковый фитинг с цанговым зажимом, который обеспечивает многократное соединение под углом 90° двух равнопроходных трубок 4, 6, 8, 10 или 12 мм, через которые будет проходить воздух под высоким давлением до 10 бар или вода, другие жидкости и газы.
Цанговые пневматические соединения приобретают все большую популярность, поскольку они не деформируют конец присоединенной пневмотрубки, легки в пользовании и достаточно надежны, чтобы обеспечить герметичность при воздушном давлении до 10 атмосфер, на котором работает большая часть общепромышленной пневматики. Данные фитинги Г-образной формы являются отличным выбором, если Вам нужно соединить два отрезка гибкого шланга одинакового диаметра под углом 90 градусов. Также для установки трубопроводов мы предлагаем органайзеры (держатели для трубок) нашего производства.

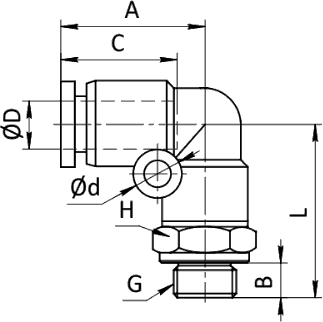

| Модель | L | A | B | C | Ød | ØD | H | G |
|---|---|---|---|---|---|---|---|---|
| SF-IPL4-M5 | 17 | 17.7 | 4 | 15.1 | 3.2 | 4 | 8 | M5 |
| SF-IPL4-G01 | 24.5 | 17.7 | 5.5 | 15.1 | 3.2 | 4 | 14 | G1/8” |
| SF-IPL4-G02 | 27 | 17.7 | 7.5 | 15.1 | 3.2 | 4 | 17 | G1/4” |
| SF-IPL6-M5 | 25 | 19.3 | 5 | 16 | 3.2 | 6 | 12 | M5 |
| SF-IPL6-G01 | 25.7 | 19.3 | 5.5 | 16 | 3.2 | 6 | 14 | G1/8” |
| SF-IPL6-G02 | 28.2 | 19.3 | 7.5 | 16 | 3.2 | 6 | 17 | G1/4” |
| SF-IPL6-G03 | 29.7 | 19.3 | 8.5 | 16 | 3.2 | 6 | 20 | G3/8” |
| SF-IPL6-G04 | 33.7 | 19.3 | 11 | 16 | 3.2 | 6 | 24 | G1/2” |
| SF-IPL8-G01 | 29 | 22.8 | 5.5 | 18.1 | 3.2 | 8 | 14 | G1/8” |
| SF-IPL8-G02 | 31.5 | 22.8 | 7.5 | 18.1 | 3.2 | 8 | 17 | G1/4” |
| SF-IPL8-G03 | 33 | 22.8 | 8.5 | 18.1 | 3.2 | 8 | 20 | G3/8” |
| SF-IPL8-G04 | 37 | 22.8 | 11 | 18.1 | 3.2 | 8 | 24 | G1/2” |
| SF-IPL10-G01 | 33.8 | 27.6 | 5.5 | 20.4 | 4.2 | 10 | 17 | G1/8” |
| SF-IPL10-G02 | 35.8 | 27.6 | 7.5 | 20.4 | 4.2 | 10 | 17 | G1/4” |
| SF-IPL10-G03 | 37.3 | 27.6 | 8.5 | 20.4 | 4.2 | 10 | 20 | G3/8” |
| SF-IPL10-G04 | 41.3 | 27.6 | 11 | 20.4 | 4.2 | 10 | 24 | G1/2” |
| SF-IPL12-G01 | 36 | 29.6 | 5.5 | 23.2 | 4.2 | 12 | 21 | G1/8” |
| SF-IPL12-G02 | 38 | 29.6 | 7.5 | 23.2 | 4.2 | 12 | 21 | G1/4” |
| SF-IPL12-G03 | 39 | 29.6 | 8.5 | 23.2 | 4.2 | 12 | 21 | G3/8” |
| SF-IPL12-G04 | 43 | 29.6 | 11 | 23.2 | 4.2 | 12 | 24 | G1/2” |
| SF-IPL16-G03 | 41.5 | 33 | 8.5 | 24.5 | 5.1 | 16 | 24 | G3/8” |
| SF-IPL16-G04 | 45.5 | 33 | 11 | 24.5 | 5.1 | 16 | 24 | G1/2” |
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
