| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SF-EPX 4-M5 | 4 мм / М5 | 62 ₴ | |
| SF-EPX 4-G01 | 4 мм / G1/8" | 62 ₴ | |
| SF-EPX 6-M5 | 6 мм / М5 | 68 ₴ | |
| SF-EPX 6-G01 | 6 мм / G1/8" | 68 ₴ | |
| SF-EPX 8-G01 | 8 мм / G1/8" | 73 ₴ | |
| SF-EPX 8-G02 | 8 мм / G1/4" | 78 ₴ | |
| SF-EPX 8-G03 | 8 мм / G3/8" | 79 ₴ | |
| SF-EPX 10-G02 | 10 мм / G1/4" | 89 ₴ | |
| SF-EPX 10-G03 | 10 мм / G3/8" | 89 ₴ | |
| SF-EPX 12-G03 | 12 мм / G3/8" | 123 ₴ | |
| SF-EPX 12-G04 | 12 мм / G1/2" | 143 ₴ |

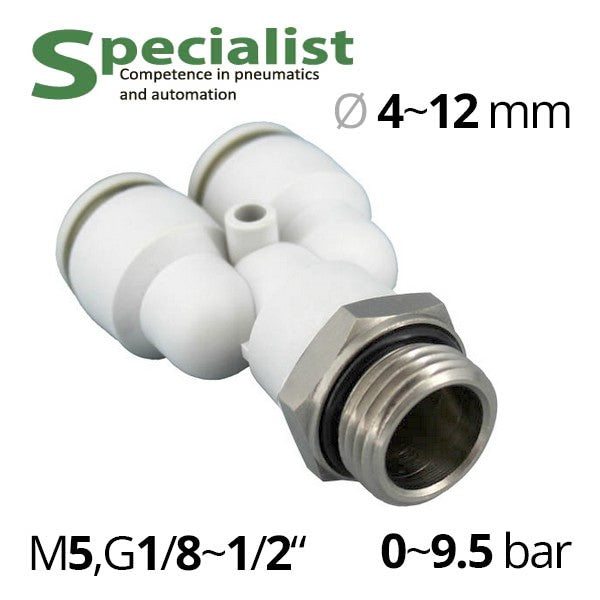

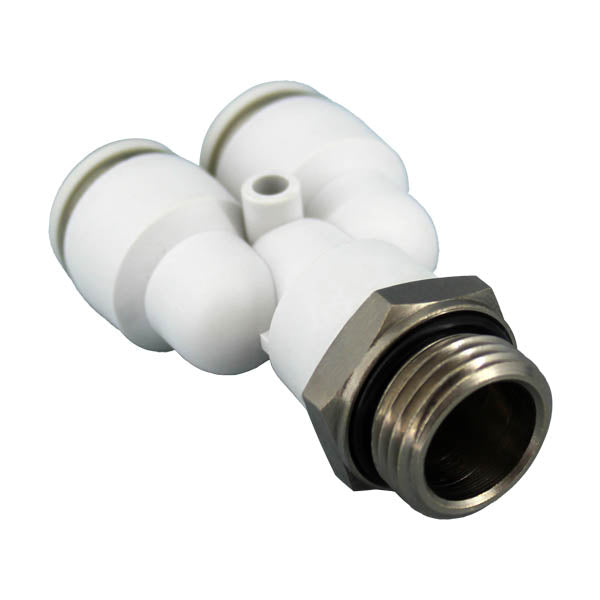

Пластиковый цанговый фитинг SF-EPX — Y-образный штуцер-тройник с цанговым зажимом, рассчитанный для работы со сжатым воздухом под давлением до 9,5 бар; с водой, другими газами или жидкостями, совместимыми с материалом фитинга. Диапазон рабочих температур по работе в пневмосистеме — от минус 10 до плюс 60 °C.
Корпус и цанговая вставка фитинга изготовлены из технического белого пластика и уплотняются манжетой из NBR. Цанги под 2 трубки с одинаковым наружным диаметром 4, 6, 8, 10 или 12 мм обеспечивают быстросъемное соединение тройника. Цанговый зажим надежно удерживает, но не деформирует гибкую пневмотрубку из полиуретана, полиамида, полиэтилена или тефлона. Поэтому данный быстросъемный фитинг может использоваться многократно.
Наружное резьбовое соединение пневмофитинга — метрическое М5 или дюймовое трубное цилиндрическое G1/8", 1/4", 3/8" или 1/2". Резьбовая вставка изготовлена из бронзы, покрытой слоем никеля. Никелирование делает ее более жесткой, износостойкой и более долговечной. Для герметичности соединения используется уплотнительное кольцо с NBR.
При работе с другими средами рабочие параметры (давление и температура) могут отличаться от указанных для сжатого воздуха.

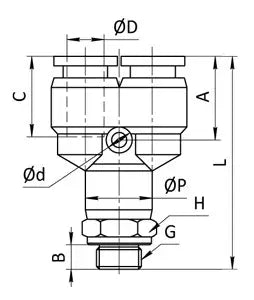

| Модель | L | A | B | C | ØP | ØD | H | G | Ød |
|---|---|---|---|---|---|---|---|---|---|
| EPX 4-M5 | 32 | 10 | 4 | 15.1 | 11 | 4 | 12 | M5 | 3.2 |
| EPX 4-G01 | 35.5 | 10 | 5.5 | 15.1 | 11 | 4 | 14 | G1/8” | 3.2 |
| EPX 6-M5 | 35 | 10.5 | 4 | 16 | 13 | 6 | 12 | M5 | 3.2 |
| EPX 6-G01 | 39.2 | 10.5 | 5.5 | 16 | 13 | 6 | 14 | G1/8” | 3.2 |
| EPX 8-G01 | 44.3 | 13.4 | 5.5 | 18.1 | 14.8 | 8 | 14 | G1/8” | 3.2 |
| EPX 8-G02 | 46.8 | 13.4 | 7.5 | 18.1 | 14.8 | 8 | 17 | G1/4” | 3.2 |
| EPX 8-G03 | 48.4 | 13.4 | 8.5 | 18.1 | 14.8 | 8 | 20 | G3/8” | 3.2 |
| EPX 10-G02 | 56.3 | 15.5 | 7.5 | 20.4 | 18.4 | 10 | 17 | G1/4” | 4.2 |
| EPX 10-G03 | 57.3 | 15.5 | 8.5 | 20.4 | 18.4 | 10 | 20 | G3/8” | 4.2 |
| EPX 12-G03 | 62.5 | 15.5 | 8.5 | 23.2 | 21 | 12 | 21 | G3/8” | 4.2 |
| EPX 12-G04 | 65.5 | 15.5 | 11 | 23.2 | 21 | 12 | 24 | G1/2” | 4.2 |
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
