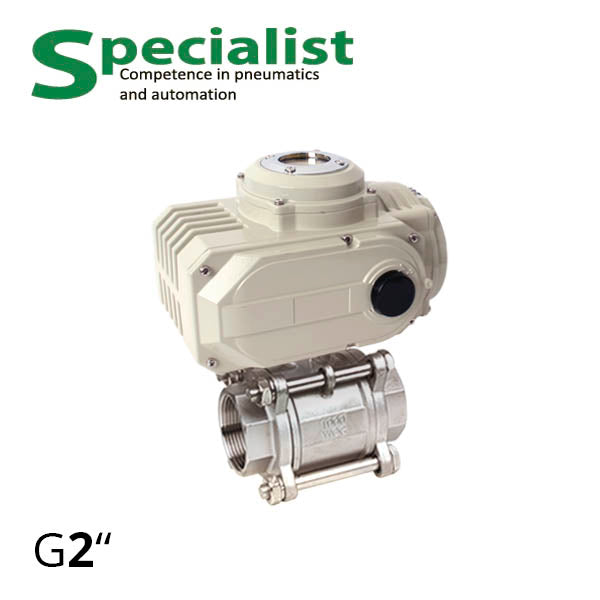

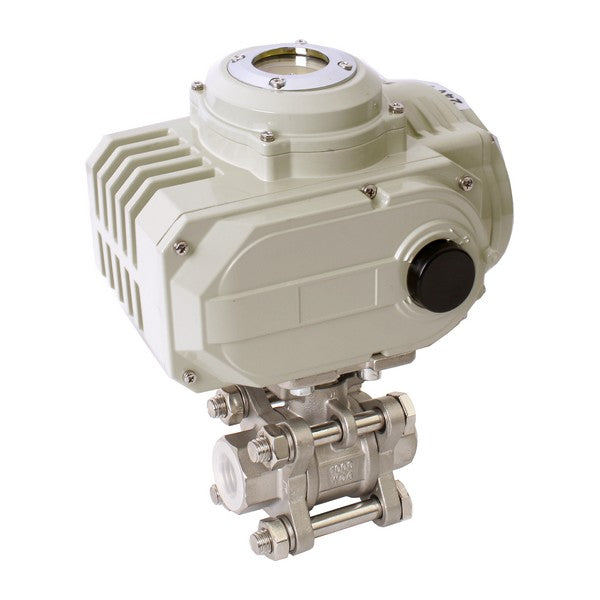

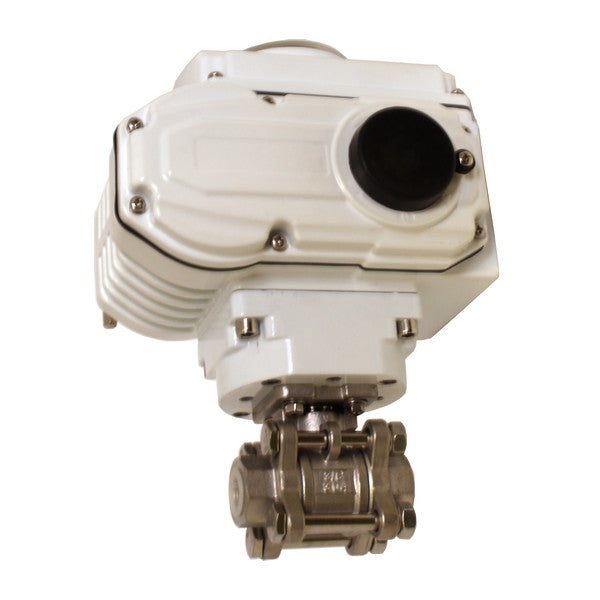

Трехскладовой кран шаровой ДУ 50 с резьбой в-в 2″ и электроприводом SCBV-Q611F-16FC-50- HL-20 по умолчанию изготовлен из нержавеющей стали и используется для автоматизированного открытия и закрытия водопровода, линии разлива питьевых напитков в бутылки, продуктов нефтепереработки и химических веществ. Обязательно нужно проверять совместимость состава жидкости или газа с материалами крана: PTFE-тефлоном и AISI 304. При необходимости звоните и заказывайте у Specialist такой же сборник шарового крана с эл.приводом, но из других материалов.
Особенности конструкции электроприводного крана шарового ДУ50 2 дюйма
Стандартная комплектация SCBV-Q611F-16FC-50- HL-20 предусматривает:
- Полнопроходной шаровой кран, имеющий высокую пропускную способность за счет того, что размер шара запорного элемента совпадает с диаметром трубопровода.
- Трехскладовой корпус крана состоит непосредственно из кожуха и двух съемников накладных муфт (резьбовая часть) с внутренней резьбой на два дюйма 2″. Мы также предлагаем на заказ фланцевые шаровые краны, вставки под приварку или кламповку.
- Стандартизированные крепления F05/F07. Шаровой кран и электропривод имеют фланцы соединения между собой по ISO 5211/DIN 3337, что дает полную совместимость и взаимозаменяемость оборудования и обеспечивает надежный монтаж, соответствующий нормам ЕС и Украины.
- Режим работы “открыто-закрыто” По согласованию с клиентом мы оснащаем кран приводом с регулированием, функцией подогрева и другими.
- Антистатическое устройство и защита от протечки через шток
| Модель крана | SCBV-Q611F-16FC-50 |
|---|---|
| Разновидность | Двухходовой кран шаровой |
| Размер присоединения | G 2″ |
| Диаметр номинальный | DN 50 |
| Диаметр шара | Полнопроходной |
| Класс герметичности | А |
| Номинальное рабочее давление | Ру16 (16 бар, 1.6 МПа); на заказ ру40 |
| Рабочая температура | от -40 до 180°C (без замерзания жидкости) |
| Модель привода | SCBF-HL-20 (регулируемый) |
| Питание привода | 220 Вольт (стандарт) |
| Материал корпуса и шара | Сталь нержавеющая марка 304 |
| Материал уплотнения седла | PTFE |
| Рабочая среда | Вода, смазка, газ |
| Модель | Резьба | Ду | d | L | H | HEX.B | L1 | H1 |
| SCBV-Q611-16FC-50 | G 2" | 50 | 50 | 140 | 86.7 | 71.5 | 232 | 124.2 |
Стандартный размер площадки под привод и квадрат см. выше в тех.описании.
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
