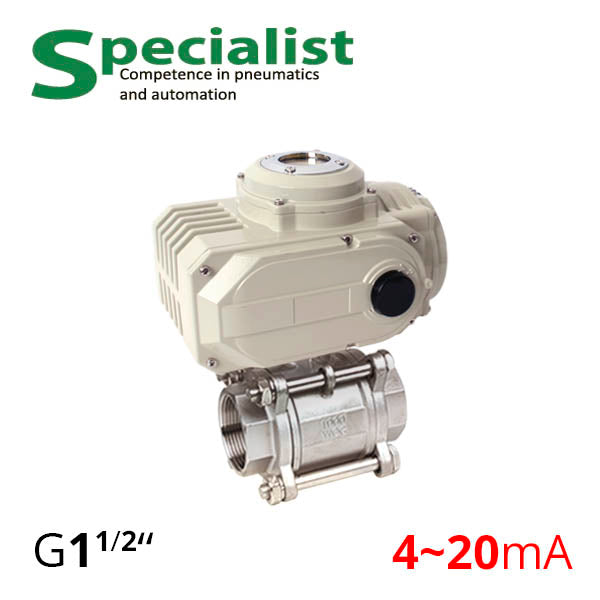

Трехсоставной кран шаровой ДУ 40 с резьбой в-в 1 ½″ и электроприводом SCBV-Q611F-16FC-40-HL-10-A по умолчанию изготовлен из нержавеющей стали и используется для автоматизированного управления и регулирования расходов пропорционально сигналу 4-20 мА на водопроводе, линиях разлива питьевой воды и пищевых смесей, продуктов нефтепереработки и химических веществ. Обязательно нужно проверять состав жидкости или газа на совместимость с материалами крана: PTFE-тефлоном и AISI 304. При необходимости звоните и заказывайте у Specialist такую же сборку шарового крана 1,5-дюймового с эл.приводом, но из других материалов.
Особенности конструкции электроприводного крана шарового ДУ40 1 ½ дюйма
Стандартная комплектация SCBV-Q611F-16FC-40-HL-10-A предусматривает:
- Полнопроходной шаровой кран, имеющий высокую пропускную способность за счет того, что размер шара запорного элемента совпадает с диаметром трубопровода.
- Трехсоставной корпус крана состоит непосредственно из кожуха и двух съемников накладных муфт (резьбовая часть) с внутренней резьбой на полтора дюйма 1 ½″. Мы также предлагаем на заказ фланцевые шаровые краны 1,5-дюймовые, вставки под приварку или кламповку.
- Стандартизированные крепления F05/F07. Шаровой кран и электропривод имеют фланцы соединения между собой по ISO 5211/DIN 3337, что дает полную совместимость и взаимозаменяемость оборудования и обеспечивает надежный монтаж, соответствующий нормам ЕС и Украины.
- Регулировка затрат пропорциональна сигналу 4-20 мА. Практически любая промышленная ПЛК поддерживает выход 4-20 мА и сможет управлять электроприводом, но при необходимости мы поставляем и 1-5 В и 0-10 В.
- Антистатическое устройство и защита от протечки через шток
| Модель крана | SCBV-Q611F-16FC-40 |
|---|---|
| Разновидность | Двухходовой кран шаровой |
| Размер присоединения | G 1 ½″ |
| Диаметр номинальный | DN 40 |
| Диаметр шара | Полнопроходной |
| Класс герметичности | А |
| Номинальное рабочее давление | Ру16 (16 бар, 1.6 МПа); на заказ ру40 |
| Рабочая температура | от -40 до 180°C (без замерзания жидкости) |
| Модель привода | SCBF-HL-10-A (регулируемый) |
| Сигнал | 4-20 мА (стандарт) |
| Питание повода | 220 Вольт (стандарт) |
| Материал корпуса и шара | Сталь нержавеющая марка 304 |
| Материал уплотнения седла | PTFE |
| Рабочая среда | Вода, масло, газ |
| Модель | Резьба | Ду | d | L | H | HEX.B | L1 | H1 |
| SCBV-Q611-16FC-50 | G 2" | 50 | 50 | 140 | 86.7 | 71.5 | 232 | 124.2 |
Стандартный размер площадки под привод и квадрат см. выше в тех.описании.
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
