| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SC-TN-10×10 | 10 мм / 10 мм | по запросу | — |
| SC-TN-10×20 | 10 мм / 20 мм | по запросу | — |
| SC-TN-10×30 | 10 мм / 30 мм | по запросу | — |
| SC-TN-10×40 | 10 мм / 40 мм | по запросу | — |
| SC-TN-10×50 | 10 мм / 50 мм | по запросу | — |
| SC-TN-10×60 | 10 мм / 60 мм | по запросу | — |
| SC-TN-10×70 | 10 мм / 70 мм | по запросу | — |
| 10 мм / 80 мм | по запросу | — | |
| 10 мм / 90 мм | по запросу | — | |
| 10 мм / 100 мм | по запросу | — | |
| 10 мм / 125 мм | по запросу | — | |
| 10 мм / 150 мм | по запросу | — | |
| SC-TN-16×10 | 16 мм / 10 мм | по запросу | — |
| SC-TN-16×20 | 16 мм / 20 мм | по запросу | — |
| SC-TN-16×30 | 16 мм / 30 мм | по запросу | — |
| SC-TN-16×40 | 16 мм / 40 мм | по запросу | — |
| SC-TN-16×50 | 16 мм / 50 мм | по запросу | — |
| SC-TN-16×60 | 16 мм / 60 мм | по запросу | — |
| SC-TN-16×70 | 16 мм / 70 мм | по запросу | — |
| SC-TN-16×80 | 16 мм / 80 мм | по запросу | — |
| SC-TN-16×90 | 16 мм / 90 мм | по запросу | — |
| SC-TN-16×100 | 16 мм / 100 мм | по запросу | — |
| SC-TN-16×125 | 16 мм / 125 мм | по запросу | — |
| SC-TN-16×150 | 16 мм / 150 мм | по запросу | — |
| SC-TN-20×10 | 20 мм / 10 мм | по запросу | — |
| SC-TN-20×20 | 20 мм / 20 мм | по запросу | — |
| SC-TN-20×30 | 20 мм / 30 мм | по запросу | — |
| SC-TN-20×40 | 20 мм / 40 мм | по запросу | — |
| SC-TN-20×50 | 20 мм / 50 мм | по запросу | — |
| SC-TN-20×60 | 20 мм / 60 мм | по запросу | — |
| SC-TN-20×70 | 20 мм / 70 мм | по запросу | — |
| SC-TN-20×80 | 20 мм / 80 мм | по запросу | — |
| SC-TN-20×90 | 20 мм / 90 мм | по запросу | — |
| SC-TN-20×100 | 20 мм / 100 мм | по запросу | — |
| SC-TN-20×125 | 20 мм / 125 мм | по запросу | — |
| SC-TN-20×150 | 20 мм / 150 мм | по запросу | — |
| SC-TN-25×10 | 25 мм / 10 мм | по запросу | — |
| SC-TN-25×20 | 25 мм / 20 мм | по запросу | — |
| SC-TN-25×30 | 25 мм / 30 мм | по запросу | — |
| SC-TN-25×40 | 25 мм / 40 мм | по запросу | — |
| SC-TN-25×50 | 25 мм / 50 мм | по запросу | — |
| SC-TN-25×60 | 25 мм / 60 мм | по запросу | — |
| SC-TN-25×70 | 25 мм / 70 мм | по запросу | — |
| SC-TN-25×80 | 25 мм / 80 мм | по запросу | — |
| SC-TN-25×90 | 25 мм / 90 мм | по запросу | — |
| SC-TN-25×100 | 25 мм / 100 мм | по запросу | — |
| SC-TN-25×125 | 25 мм / 125 мм | по запросу | — |
| SC-TN-25×150 | 25 мм / 150 мм | по запросу | — |
| SC-TN-32×10 | 32 мм / 10 мм | по запросу | — |
| SC-TN-32×20 | 32 мм / 20 мм | по запросу | — |
| SC-TN-32×30 | 32 мм / 30 мм | по запросу | — |
| SC-TN-32×40 | 32 мм / 40 мм | по запросу | — |
| SC-TN-32×50 | 32 мм / 50 мм | по запросу | — |
| SC-TN-32×60 | 32 мм / 60 мм | по запросу | — |
| SC-TN-32×70 | 32 мм / 70 мм | по запросу | — |
| SC-TN-32×80 | 32 мм / 80 мм | по запросу | — |
| SC-TN-32×90 | 32 мм / 90 мм | по запросу | — |
| SC-TN-32×100 | 32 мм / 100 мм | по запросу | — |
| SC-TN-32×125 | 32 мм / 125 мм | по запросу | — |
| SC-TN-32×150 | 32 мм / 150 мм | по запросу | — |

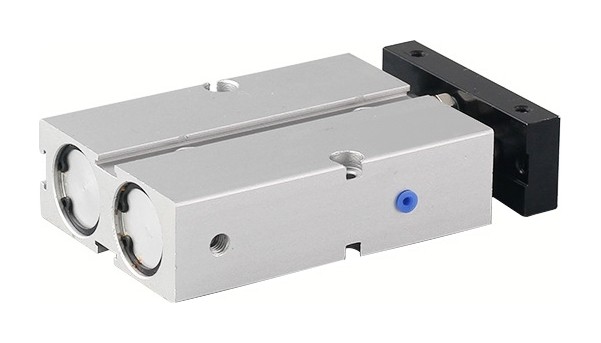

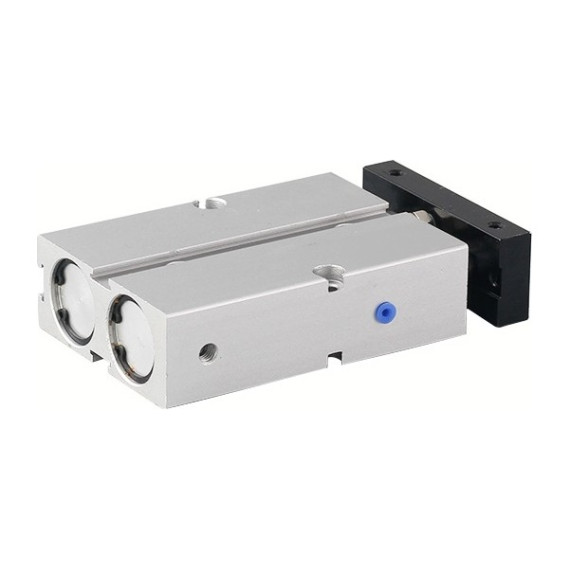

Двойной пневматический цилиндр серии SC-TN имеет 2 параллельно расположенных штока с однобочным выходом, которые объединены противоповоротной платформой на одной из сторон. Это позволяет получить увеличенные в 2 раза усилия, выдерживать значительные радиальные нагрузки при очень компактных размерах пневмоцилиндра.
Цилиндры SC-TN поставляются с диаметром поршня от 10 до 32 мм и длиной хода до 100-200 мм (в зависимости от диаметра). Длина хода регулируется посредством установки болтов, ограничивающих крайнее положение штоков.
По умолчанию на поршне установлен магнит, позволяющий использовать магниточувствительные датчики положения, крепящиеся в пазы на корпусе пневмоцилиндра.
| Диаметр поршня , мм | 10 | 16 | 20 | 25 | 32 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Подсоединительная резьба подключения воздуха | M5×0,8 | G1/8″ | ||||||||
| Действие | Двухстороннего действия | |||||||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||||||
| Диапазон рабочего давления | 1-9 бар | |||||||||
| Диапазон рабочей температуры | -10…70° C (при сухом воздухе без влаги) | |||||||||
| Диапазон скорости | 100…500 мм/с | |||||||||
| Регулируемая длина хода | 0…10 мм | |||||||||
| Допуск угла поворота противоповоротной платформы | 0,4° | 0,3° | ||||||||
------
