Фильтр
| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| 6 мм | по запросу | — | |
| 10 мм | по запросу | — | |
| 16 мм | по запросу | — | |
| 20 мм | по запросу | — | |
| 25 мм | по запросу | — | |
| 32 мм | по запросу | — | |
| 40 мм | по запросу | — |
Пневматические захваты серии SC-MZH2 относятся к пневмозахватам параллельного типа, предназначенным для захвата объектов двумя параллельно расположенными "губками", на которые могут быть прикреплены вставки с повторением формы захватываемого объекта.
По способу действия SC-MZH2 захваты делятся на три типа:
- двустороннего действия, имеющие два отверстия с метрической резьбой для присоединения к пневмолинии;
- нормально закрытые односторонние действия, имеющие одно отверстие для подачи сжатого воздуха и возвратной пружиной, где при подаче воздуха губки смыкаются;
- нормально открыты.
Наличие направляющих у этих схватов увеличивает точность перемещения губок и жесткость конструкции схватов. Схваты данной серии снабжены магнитом и могут использоваться с датчиком контроля состояния губок.
| Диаметр, мм | 6 | 10 | 16 | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|---|---|---|
| Рабочая среда | Воздух | |||||||
| Диапазон рабочего давления, бар | Двойного действия | 1,5-7 | 2-7 | 1-7 | 1-7 | |||
| Одностороннего действия | 3-7 | 5-7 | 2,5-7 | 2,5-7 | ||||
| Температура окружающей среды | −10…60° С | |||||||
| Повторяемость, мм | ±0,01 | ±0,02 | ||||||
| Максимальная частота использования, циклов/мин | 180 (120 для серии SC-MHZL2 ) | 60 | ||||||
| Магнитный переключатель (необязательный) | Ненужное | |||||||
| Присоединение | M3×0,5 | M5×0,8 | ||||||

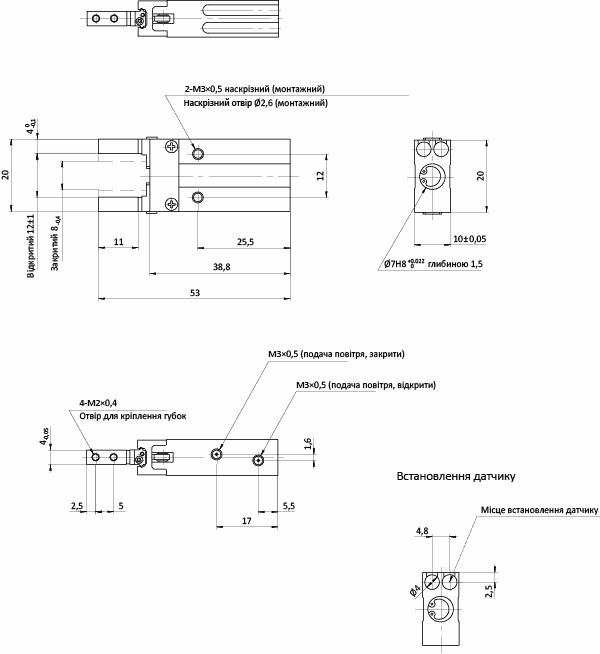

SC-MHZ2-6_

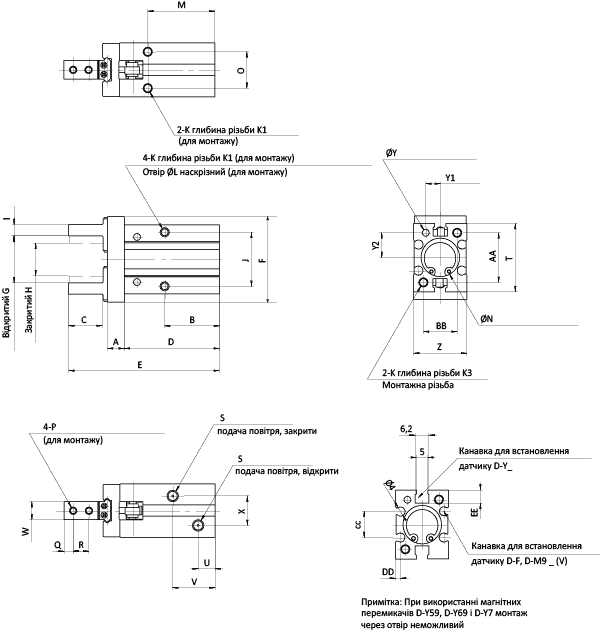

SC-MHZ2-10...40
------
