Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK
Пневматический захват параллельного для тяжелых условий серии MHK

Пневматический захват параллельного для тяжелых условий серии MHK

: В наличии

: по запросу

Диаметр
Способ действия
Длина хода

Модель: SC-MHK2-12D

Цена: 0 ₴  за шт.

Добавить в список желаний
Модель Опции Цена за шт.
SC-MHK2-12D 12 мм / Двухстороннего действия / Обычная по запросу —
SC-MHKL2-12D 12 мм / Двухстороннего действия / Увеличена по запросу —
SC-MHK2-12C 12 мм / Нормально закрыт / Обычная по запросу —
SC-MHKL2-12C 12 мм / Нормально закрыт / Увеличена по запросу —
SC-MHK2-12S 12 мм / Нормально открытый / Обычная по запросу —
SC-MHKL2-12S 12 мм / Нормально открытый / Увеличена по запросу —
SC-MHK2-16D 16 мм / Двухстороннего действия / Обычная по запросу —
SC-MHKL2-16D 16 мм / Двухстороннего действия / Увеличена по запросу —
SC-MHK2-16C 16 мм / Нормально закрыт / Обычная по запросу —
SC-MHKL2-16C 16 мм / Нормально закрыт / Увеличена по запросу —
SC-MHK2-16S 16 мм / Нормально открытый / Обычная по запросу —
SC-MHKL2-16S 16 мм / Нормально открытый / Увеличена по запросу —
SC-MHK2-20D 20 мм / Двухстороннего действия / Обычная по запросу —
SC-MHKL2-20D 20 мм / Двухстороннего действия / Увеличена по запросу —
SC-MHK2-20C 20 мм / Нормально закрыт / Обычная по запросу —
SC-MHKL2-20C 20 мм / Нормально закрыт / Увеличена по запросу —
SC-MHK2-20S 20 мм / Нормально открытый / Обычная по запросу —
SC-MHKL2-20S 20 мм / Нормально открытый / Увеличена по запросу —
SC-MHK2-25D 25 мм / Двухстороннего действия / Обычная по запросу —
SC-MHKL2-25D 25 мм / Двухстороннего действия / Увеличена по запросу —
SC-MHK2-25C 25 мм / Нормально закрыт / Обычная по запросу —
SC-MHKL2-25C 25 мм / Нормально закрыт / Увеличена по запросу —
SC-MHK2-25S 25 мм / Нормально открытый / Обычная по запросу —
SC-MHKL2-25S 25 мм / Нормально открытый / Увеличена по запросу —

Пневматический захват серии MHK представляет собой захват параллельного типа с 2 пальцами и улучшенной защитой и точностью.

  • Клинчатый механизм кулачка обеспечивает высокую повторяемость ±0,01 мм, отсутствие боковых вибраций вдоль направления хода.
  • Направляющее скольжение обеспечивает плотное сцепление между пальцем и осью, благодаря чему захват более устойчив к осевым нагрузкам.
  • В качестве материала пальцев может использоваться углеродистая сталь (по умолчанию) или нержавеющая сталь (по заказу)
  • Для пылезащитного покрытия может использоваться полихлоропрен, фторкаучук или силикон.
Базовые технические характеристики пневматических захватов SC-MHK2
Диаметр, мм 12 16 20 25
Рабочая среда Сжатый воздух
Диапазон рабочего давления Двухстороннего действия от 2 до 6 бар
Одностороннего действия от 2,5 до 6 бар
Температура окружающей и рабочей среды от −10 до 60° C (без влаги)
Повторяемость ±0,01 мм
Подача воздуха M3×0,5 M5×0,8

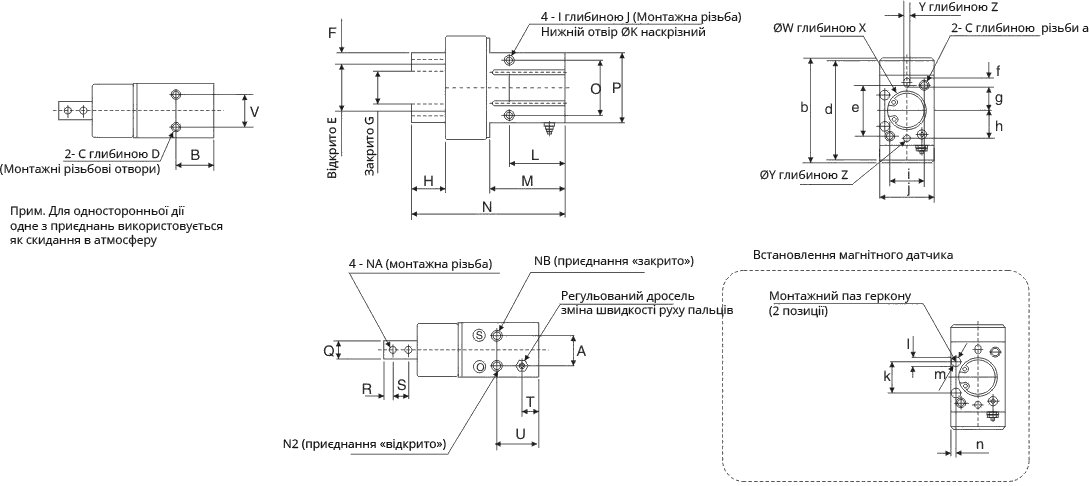

чертеж пневмосхвата SC-MHK
Размеры пневмосхватов MHK2 (обычный ход)
Модель A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b d e f g h i j k l m n NA NB
MHK2-12 9 15 M3×0.5 4 13 +1.2 5 –0.1 9 –0.2 15 M4×0.7 8 3.4 22 31 63 22 28 6 –0.05 4 7 7 17.5 9.4 Ф13H9 +0.043 1.5 3H9 +0.25 3 6 34 32.6 20 4 8 10±0.02 13 20±0.05 11.6 3 4 2.3 M3×0.5 M5×0.8
MHK2-16 14 16 M4×0.7 4 20.6 +1.2 5 –0.1 14.6 –0.2 15 M4×0.7 8 3.4 24.5 33 67.3 24 30.6 8 –0.05 4 7 7 18 13 Ф17H9 +0.043 1.5 3H9 +0.25 3 8 45 43 22 4 10 12±0.02 15 23.6±0.05 13.6 3 4 2.3 M3×0.5 M5×0.8
MHK2-20 18.6 20 M5×0.8 8 26 +1.2 8 –0.1 16 –0.2 21 M5×0.8 10 4.3 29 40 84.8 30 42 10 –0.05 5 9 7.5 21 15 Ф21H9 +0.052 1.5 4H9 +0.30 4 10 60 58 32 5 13.5 16±0.02 18 27.6±0.05 15 3 4 2.3 M4×0.7 M5×0.8
MHK2-25 22 22 M6×1 10 33 +1.2 10 –0.1 19 –0.2 26 M6×1 12 5.1 30 47.2 102.7 36 52 12 –0.05 6 12 8 23 20 Ф26H9 +0.052 1.5 4H9 +0.30 4 12 74 71.5 40 5 17.5 20±0.02 22 33.6±0.05 16 3 4 2.3 M5×0.8 M5×0.8
Размеры пневмосхватов MHKL2 с увеличенным ходом
Модель A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b d e f g h i j k l m n NA NB
MHKL2-12 9 20 M3×0.5 5 20 +1.2 5 –0.1 9 –0.2 15 M4×0.7 8 3.4 26 36 76 22 30 6 –0.05 4 7 7 21 9.4 Ф13H9 +0.043 1.5 3H9 +0.25 3 6 43 41.6 20 4 8 10±0.02 13 20±0.05 11.6 3 4 2.3 M3×0.5 M5×0.8
MHKL2-16 14 22 M4×0.7 5 28.6 +1.2 5 –0.1 14.6 –0.2 15 M4×0.7 8 3.4 28 38.5 83 24 34 8 –0.05 4 7 7 22.5 13 Ф17H9 +0.043 1.5 3H9 +0.25 3 8 56 54 22 4 10 12±0.02 15 23.6±0.05 13.6 3 4 2.3 M3×0.5 M5×0.8
MHKL2-20 18.6 24 M5×0.8 8 34 +1.2 8 –0.1 16 –0.2 20 M5×0.8 10 4.3 32 44.5 100 30 46 10 –0.05 5 9 7.5 26.5 15 Ф21H9 +0.052 1.5 4H9 +0.30 4 10 70 68 32 5 13.5 16±0.02 18 27.6±0.05 15 3 4 2.3 M4×0.7 M5×0.8
MHKL2-25 22 30 M6×1 10 41 +1.2 10 –0.1 19 –0.2 25 M6×1 12 5.1 38 53.5 121 36 56 12 –0.05 6 12 8 30 20 Ф26H9 +0.052 1.5 4H9 +0.30 4 12 84 81.5 40 5 17.5 20±0.02 22 33.6±0.05 16 3 4 2.3 M5×0.8 M5×0.8
------
