Плита для монтажа пневмораспределителей (универсальная)
Плита для монтажа пневмораспределителей (универсальная)
Плита для монтажа пневмораспределителей (универсальная)
Плита для монтажа пневмораспределителей (универсальная)
Плита для монтажа пневмораспределителей (универсальная)

Плита для монтажа пневмораспределителей (универсальная)

: В наличии

: от 259 до 3,318 грн

Серия пневмораспределителей
Число мест на плите
Время доставки

Модель: SV-C-M:3

Цена: 259 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 259 ₴

Модель Опции Цена за шт.
SV-C-M:2 C / 2 / 1 день 259 ₴ —
SV-C-M:3 C / 3 / 1 день 389 ₴
SV-C-M:4 C / 4 / 1 день 518 ₴
SV-C-M:5 C / 5 / 1 день 648 ₴
SV-C-M:6 C / 6 / 1 день 778 ₴
SV-C-M:7 C / 7 / 1 день 907 ₴ —
SV-C-M:8 C / 8 / 1 день 1,037 ₴
SV-C-M:9 C / 9 / 1 день 1,166 ₴
SV-C-M:10 C / 10 / 1 день 1,296 ₴ —
SV-D-M:2 D / 2 / 1 день 432 ₴
SV-D-M:3 D / 3 / 1 день 648 ₴
SV-D-M:4 D / 4 / 1 день 864 ₴
SV-D-M:5 D / 5 / 1 день 1,080 ₴
SV-D-M:6 D / 6 / 1 день 1,296 ₴
SV-D-M:7 D / 7 / 1 день 1,512 ₴
SV-D-M:8 D / 8 / 1 день 1,728 ₴
SV-D-M:9 D / 9 / 1 день 1,944 ₴
SV-D-M:10 D / 10 / 1 день 2,160 ₴
SV-E-M:2 E / 2 / 1 день 664 ₴
SV-E-M:3 E / 3 / 1 день 995 ₴
SV-E-M:4 E / 4 / 1 день 1,327 ₴
SV-E-M:5 E / 5 / 1 день 1,659 ₴
SV-E-M:6 E / 6 / 1 день 1,991 ₴
SV-E-M:7 E / 7 / 1 день 2,322 ₴
SV-E-M:8 E / 8 / 1 день 2,654 ₴
SV-E-M:9 E / 9 / 1 день 2,986 ₴
SV-E-M:10 E / 10 / 1 день 3,318 ₴
SV-XY-M:2 XY / 2 / 60 дней 263 ₴
SV-XY-M:3 XY / 3 / 60 дней 395 ₴
SV-XY-M:4 XY / 4 / 60 дней 527 ₴
SV-XY-M:5 XY / 5 / 60 дней 658 ₴
SV-XY-M:6 XY / 6 / 60 дней 790 ₴
SV-XY-M:7 XY / 7 / 60 дней 922 ₴
SV-XY-M:8 XY / 8 / 60 дней 1,053 ₴
SV-XY-M:9 XY / 9 / 60 дней 1,185 ₴
SV-XY-M:10 XY / 10 / 60 дней 1,317 ₴

Алюминиевая монтажная плита для пневмораспределителей позволяет групповую установку на ней пневматических распределителей 5/2 различных производителей с рабочим давлением от 0 до 10 бар . Это дает удобство и упорядоченность шкафов управления пневматикой, поскольку уменьшается число трубок, фитингов и пневмоглушителей – воздух под давлением подается на центральное отверстие плиты, питающей все установленные на ней электропневмораспределители. Так же объединены выхлопы, на которые можно установить 2 совместных пневмоглушителя.

Распределители на плите

Плиты для пневмораспределителей 5/2 легко подстроить под необходимое количество — у нас можно приобрести многоместные плиты, рассчитанные на установку от 2 до 10 распределителей. При необходимости можно увеличить это число, если прибавить к одной плите другую. Лишние места убирают с помощью фитингов-заглушек.

Плиты универсальны и подходят под распределители 5/2 из нашего каталога — Specialist (серии С, D, E, EL, XY), аналоги 4V210 Airtac и Aircomp. Монтажные размеры совпадают с большинством других электропневмораспределителей производимых в Китае и Европе, но рекомендуем сверять размеры расположения отверстий перед заказом или уточнять эту информацию у нашего технического отдела.

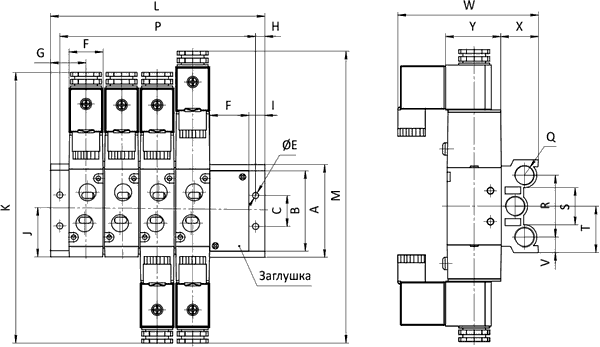

Чертеж плиты под пневмораспределители
Таблица — Габаритные и присоединительные размеры плиты с пневмораспределителями SV-⬜-M:⬜
Модель A B C E F G H I J K L M P Q R S T U V W X Y
1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F 16F 1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F 16F
SV-C-⬜-M:⬜ 61 50.7 21 4.5 22.4 23 6 12 31.7 170 46 69 92 115 138 161 184 207 230 253 276 299 322 345 368 391 189 34 57 80 103 126 149 172 195 218 241 264 287 310 333 356 379 1/4” 43 32 30.5 14.5 9 93 26 35
SV-D-⬜-M:⬜ 75 64.8 26 4.5 27.3 27 6 13.5 40 188.8 54 82 110 138 166 194 222 250 278 306 334 362 - - - - 208 42 70 98 126 154 182 210 238 266 294 322 350 - - - - 3/8” 53 48 37.5 13.5 11 99.5 30 40
SV-E-⬜-M:⬜ 104 94.5 32 5.5 34.3 31.5 7 14.5 57 221.8 63 98 133 168 203 238 273 - - - - - - - - - 243 49 84 119 154 189 224 259 - - - - - - - - - 1/2” 68 67 52 18.5 18 112.5 38 50
SV-EL-20-M:⬜ 109 95 38.5 5.5 48 56 7 7 54.5 289 42 113.5 155 196.5 238 279.5 - - - - - - - - - - 311 28 100 141 182.5 224 265.5 - - - - - - - - - - 3/4” 77 - 54.5 - 16 - 39 -
SV-EL-25-M:⬜ 132 115 45 5.5 48 56 7 7 66 289 49 125 174 223 272 321 - - - - - - - - - - 311 35 111 160 209 258 307 - - - - - - - - - - 1” 91 - 66 - 20.7 - 50 -
------
