Пневмопривод поворотный для запорной арматуры SC-RAT/RST83-DA

Пневматический поворотный привод для запорной арматуры SC-RAT/RST83-DA с диаметром поршня 83 мм имеет поворот 90 или 180° и крутящий момент до 118,8 Н⋅м (при давлении 8 бар). Это надежный пневмопривод предназначен для установки на среднего размера шаровые краны 2~2½″ и дисковые заслонки баттерфляй ДУ 50~125, имеющие стандартную площадку для крепления привода F07/F10 по стандарту ISO 5211/DIN3337. При заказе Вы должны учесть Н⋅м от давления и выбрать способ действия:

• SC-RAT83-DA – пневмопривод двустороннего действия. Крутящий момент до 118,8 Нм. Должен быть оснащен распределителем стандарта Namur 5/2 с размером резьбы 1/4″ на выходе пневмораспределителя;
• SC-RST83-DA – пневмопривод одностороннего действия с принудительным пружинным возвратом в закрытое/открытое положение на случай падения давления воздуха. Сила поворота зависит от числа пружин (от 5 до 12) и до 52 Н⋅м, что примерно вдвое меньше RAT. Для управления могут применяться как распределители 3/2, так и 5/2. Мы рекомендуем подавать воздух на оба выхода с помощью конструкции 5/2.

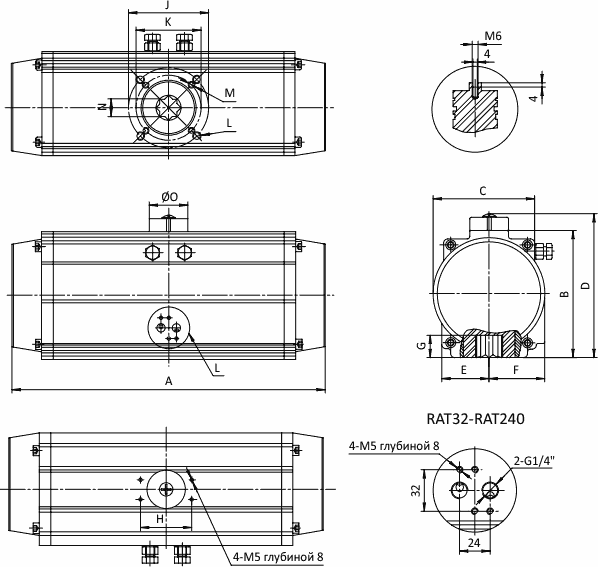

Горизонтальный пневмопривод поршень 83 мм SC-RAT/RST83-DA

Корпус воздушных приводов Specialist изготовлен из экструдированного алюминия с глубоким анодированием внутренней и наружной поверхности.

По строению это рельсовый пневматический поворотный цилиндр на четверть 90±4° для шарового крана или 180±4°. Его можно оснастить пневматическими распределителями стандарта NAMUR, позиционерами, блоком концевых выключателей.
