Бронзовий фітинг серії SF-MPC прямий цанговий з'єднувач із зовнішньою

Моделі

Модель	Опції	Ціна за одиницю
SF-MPC 4-G01	4 мм / G 1/8" / 1 день	69 ₴
SF-MPC 4-G02	4 мм / G 1/4" / 1 день	86 ₴
SF-MPC 6-G01	6 мм / G 1/8" / 1 день	51 ₴
SF-MPC 6-G02	6 мм / G 1/4" / 1 день	63 ₴
SF-MPС 6-G03	6 мм / G 3/8" / 60 днів	82 ₴
SF-MPС 6-G04	6 мм / G 1/2" / 60 днів	112 ₴
SF-MPС 8-G01	8 мм / G 1/8" / 60 днів	58 ₴
SF-MPC 8-G02	8 мм / G 1/4" / 1 день	65 ₴
SF-MPС 8-G03	8 мм / G 3/8" / 1 день	85 ₴
SF-MPС 8-G04	8 мм / G 1/2" / 60 днів	119 ₴
SF-MPC 10-G01	10 мм / G 1/8" / 1 день	99 ₴
SF-MPC 10-G02	10 мм / G 1/4" / 1 день	91 ₴
SF-MPС 10-G03	10 мм / G 3/8" / 60 днів	97 ₴
SF-MPС 10-G04	10 мм / G 1/2" / 60 днів	140 ₴
SF-MPC 12-G02	12 мм / G 1/4" / 60 днів	119 ₴
SF-MPС 12-G03	12 мм / G 3/8" / 60 днів	142 ₴
SF-MPС 12-G04	12 мм / G 1/2" / 60 днів	171 ₴

Бронзовий швидкоз'ємний фітинг серії SF-MPС це прямий перехідник із зовнішньою різьбою та цангою, що має металевий корпус. Призначений для багатократного та швидкого цангового з'єднання гнучких поліетиленових, поліуретанових і поліамідних трубок, де буде протікати стиснене повітря, вода, інші рідини або гази, сумісні з ущільненнями NBR.

Пневмофітинги серії SF-MPС мають вхід-вихід:

Зовнішня трубна циліндрична різьба ("папа") G1/8″, 1/4″, 3/8″ або 1/2″
Цангове швидкоз’ємне з’єднання під пневмотрубку із зовнішнім діаметром 4, 6, 8, 10 або 12 мм

Для виготовлення металевих фітингів використовується нікельована бронза. У цанзі для ущільнення використовується манжета із NBR, різьба також має кільцеве ущільнення з NBR. Фітинги з металу розраховані для роботи із стиснутим повітрям під тиском 0-10 бар, максимально допустимий тиск — до 16 бар.

Таблиця — Робочі параметри та матеріали фітингів SF-MPC
Тип фітингу	Прямий
Різьба	G1/8″, G1/4″, G3/8″ або G1/2″
Зовн. діаметр трубки	4, 6, 8, 10 або 12 мм
Робоче середовище	Стиснене повітря, вода
Діапазон робочого тиску (повітря)	0-10 бар
Максимальний тиск (повітря)	16 бар
Матеріал корпусу, цангової частини	Нікельована бронза
Матеріал ущільнень	NBR

Переваги бронзового цангового штуцеру SF-MPC

швидкознімні цангові з'єднання зменшують час на монтаж та обслуговування пневмосистеми
при використанні цангового затискача трубка зберігає свою форму, одразу після роз'єднання може використовуватися для повторних під'єднань
порівняно із пластиковими фітингами SF-EPС металеві SF-MPС витримують вищий тиск стисненого повітря (до 16 бар)
бронзові фітинги із ущільненнями з NBR сумісні з різними рідинами та газами

Габаритні розміри

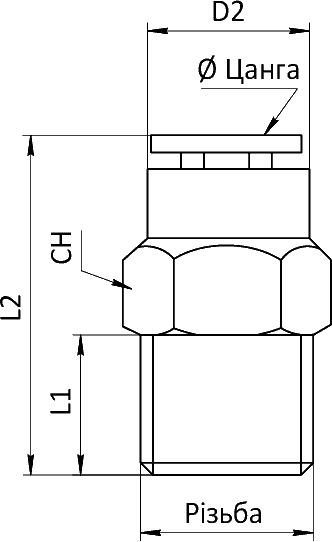

Креслення прямого штуцеру з цангою металевого серії SF-MPC

Розміри прямого фітингу з зовнішньою різьбою та цангою під пневмотрубку серії SF-MPC
Модель	Цанга (зовн. діаметр трубки)	Різьба	D2	L1	L2	CH
SF-MPC 4-G01	4	G 1/8″	8,8	7,5	20,5	10
SF-MPC 4-G02	4	G 1/4″	8,8	11	20	14
SF-MPC 6-G01	6	G 1/8″	11,7	7,5	20,5	12
SF-MPC 6-G02	6	G 1/4″	11,7	11	21	14
SF-MPC 8-G01	8	G 1/8″	13,7	7,5	24,5	14
SF-MPC 8-G02	8	G 1/4″	13,7	11	23	14
SF-MPC 8-G03	8	G 3/8″	13,7	11,5	22	17
SF-MPC 10-G02	10	G 1/4″	16,3	11	28,5	17
SF-MPC 10-G03	10	G 3/8″	16,3	11,5	25,5	17
SF-MPC 10-G04	10	G 1/2″	16,3	14	26,5	22
SF-MPC 12-G02	12	G 1/4″	18,3	11	31,5	19
SF-MPC 12-G03	12	G 3/8″	18,3	11,5	27	19
SF-MPC 12-G04	12	G 1/2″	18,3	14	27	22
