Запірно-регулююча арматура

Електромагнітні клапани

Двоходові двопозиційні клапани 2/2 з електричним управлінням (електричною котушкою) використовують, щоб відкривати-закривати потік рідин, в'язких або газоподібних речовин

Всі товари

Кульові крани

Кульові крани є різновидом запірної арматури, що встановлюється на трубопроводи транспортування різноманітних рідин та в'язких речовин (олії, мастил, нафти).

Всі товари

Пневмоклапани (клапани з пневмоприводом відсічні)

Кутові клапани мають запірний елемент у вигляді поршню, який встановлений під нахилом відносно трубопроводу з робочим середовищем. Кутові клапани мають пневматичне управління.

Всі товари

Засувки батерфляй

Засувки батерфляй також відомі як поворотні дискові затвори або заслінки — вид запірної або регулюючої трубопровідної арматури.

Всі товари

Приводи для запірної арматури

Поворотні електроприводи та пневмоприводи можуть керувати положенням кульових кранів, заслінок батерфляй та ін.

Всі товари

Електромагнітні клапани 2/2 нормально закриті серії SV-F

727 грн

Різьба 1/8″ та 1/4″
Соленоїд 12в, 24в, 220в

Електромагнітний клапан вуглекислотний ДУ 2.2 мм для зварювальних напівавтоматів, SV-WZ-ES-22NC-2.2-A

450 грн

ДУ 2,2 мм
Вхід/вихід 8/6 мм
Соленоїд 12V, 24V, 220V

Електромагнітні пневмоклапани 3/2 нормально закриті 12, 24, 220 В серії SV-A

749 грн

ДУ 1,2
Різьба 1/8″
Соленоїд 12в, 24в, 220в

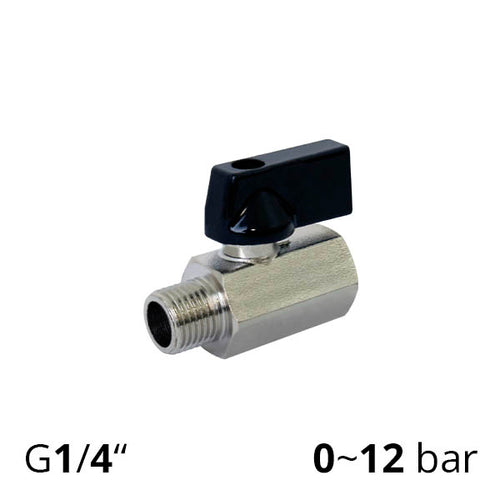

Кран кульовий 1/4″ вн. - зовн. бронзовий (SCBV-Q201-16FB-08-SF)

244 грн

Різьба вн.-зовн. 1/4″
ДУ 8
Бронзовий, 12 бар

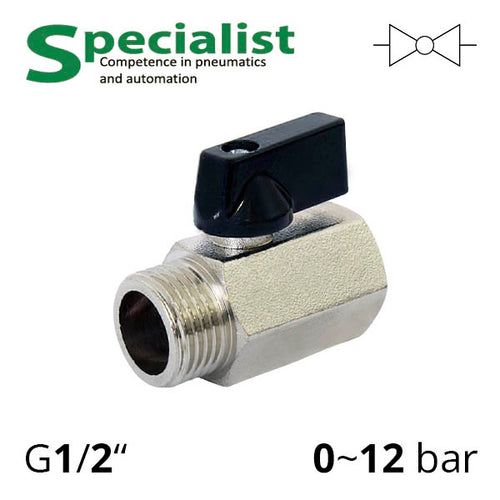

Кран кульовий 1/2″ вн. - зовн. різьбовий бронзовий (SCBV-Q201-16FB-15-SF)

275 грн

Різьба вн.-зовн. 1/2″
ДУ 15

Імпульсний клапан різьбовий 1½″ для рукавних фільтрів SV-RMD-ES-22NC-40

2,007 грн

Різьба 1-1/2″
Соленоїд 24в, 220в

Імпульсний клапан різьбовий 1″ для рукавних фільтрів SV-RMD-ES-22NC-25

1,514 грн

Різьба 1″
Соленоїд 24в, 220в

Електромагнітий клапан 2/2 нормально закритий з різьбою G ½″ (SV-ZS11-ES-22NC-15)

1,575 грн

Різьба 1/2″
Соленоїд 24в, 220в

Електромагнітний клапан для напівавтомату 8-6 мм ДУ 2.2 мм серії SV-WZ-ES-22NC-2.2-C-DC24V

450 грн

ДУ 2,2 мм
Вхід/вихід 8/6 мм
Соленоїд 24 Вольт

-11%

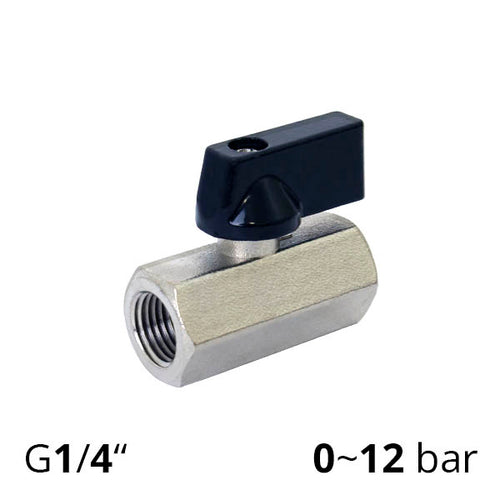

Кран кульовий 1/4″ з внутрішньою різьбою бронзовий (SCBV-Q201-16FB-08-FF)

183 грн 206 грн

Різьба вн. 1/4 дюйма
ДУ 8

Клапан зливу конденсата SV-FDA-ES-22NC-15-AC220V-A

1,733 грн

Різьба 1/8″
Соленоїд AC 220V

Електромагнітний клапан 12 вольт, різьба G¼”, нормально закритий 2/2 серії SV-FP-ES-22NC-08-DC12V

344 грн

Різьба 1/4″
Соленоїд DC12V

Електромагнітний клапан 24 вольт, різьба - G⅛”, нормально закритий 2/2 серії SV-FP-ES-22NC-06-DC24V

344 грн

Різьба 1/8″
Соленоїд DC 24V

-5%

Кульовий кран муфтовий 1″ сталевий нержавіючий ДУ 25 з рукояткою SCBV-Q601-16FA-25

286 грн 300 грн

Кран вв 1″
ДУ 25 мм
SS 304, PTFE, Ру16

Електромагнітний клапан 24 вольт, різьба - G¼”, нормально закритий 2/2 серії SV-FP-ES-22NC-08-DC24V

344 грн

Різьба 1/4″
Соленоїд DC 24 Вольт

Запірна арматура: Як вибрати найкраще рішення для вашого трубопроводу

У світі промислових трубопроводів вибір правильної запірної арматури відіграє критичну роль у забезпеченні ефективності, безпеки та довговічності всієї системи. Незалежно від того, проектуєте ви нову лінію чи модернізуєте існуючу, розуміння особливостей різних типів запірної арматури допоможе вам прийняти оптимальне рішення. У цій статті ми розглянемо ключові типи запірної арматури, приділяючи особливу увагу засувкам батерфляй та кульовим кранам, їхнім конструкційним особливостям, варіантам керування та сферам застосування.

Запірна арматура: універсальні рішення для різних середовищ

Перший вид – засувки батерфляй (дискові затвори), названі так через форму, набули широкого поширення завдяки своїй відносній простоті, компактності та універсальності. Їхній принцип роботи базується на диску, який обертається навколо своєї осі, відкриваючи або закриваючи потік середовища через трубопровід.

Конструкційні особливості

Матеріали корпусу:

Чавун: доступне рішення для систем опалення, водопостачання та вентиляції
Нержавіюча сталь: для агресивних середовищ та харчової промисловості
Вуглецева сталь: для високих температур та тисків
Алюміній: легкий матеріал, що використовується переважно для сипучих матеріалів

Матеріали диска:

Нержавіюча сталь: універсальне рішення для більшості застосувань
Бронза: хороша корозійна стійкість для водних середовищ
Алюміній: специфічне застосування для сухих сипучих матеріалів, де важлива мала вага
Покриття PTFE (політетрафторетилен): для агресивних хімічних середовищ

Матеріали ущільнень:

EPDM (етилен-пропілен-дієновий каучук): відмінна стійкість до води, пари, хімічних речовин. Температурний діапазон від -40°C до +120°C. Не рекомендується для нафтопродуктів.
NBR (нітрил-бутадієновий каучук): висока стійкість до масел, палива, гідравлічних рідин. Робочий діапазон від -20°C до +100°C.
PTFE (політетрафторетилен): виняткова хімічна стійкість, підходить для більшості агресивних середовищ. Температурний діапазон від -40°C до +200°C.

Типи приводів засувок

Ручний привід:

Важільний: для швидкого відкриття/закриття у легкодоступних місцях
Редукторний (черв'ячний): для великогабаритних засувок, що потребують більшого зусилля
Переваги: незалежність від енергопостачання, низька вартість
Недоліки: вимагає присутності оператора, неможливість віддаленого керування

Пневматичний привід:

Принцип роботи: використовує стиснене повітря для створення зусилля спрацьовування
Переваги: швидке спрацьовування, можливість автоматизації, вибухобезпечність
Недоліки: вимагає системи підготовки стисненого повітря, можливі витоки у пневмосистемі

Пневматичний привід до запірної арматури з позиціонером (сигнал 4-20 мА):

Розширені можливості: точне позиціонування в проміжних положеннях
Інтеграція з системами автоматичного контролю (АСУ ТП)
Зворотний зв'язок: дозволяє контролювати фактичне положення затвора
Застосування: регулювання витрати, тиску, підтримка технологічних параметрів

Особливий випадок: засувки з алюмінієвим корпусом та диском

Запірна арматура з алюмінієвим корпусом та диском є спеціалізованим рішенням для певних промислових процесів, зазвичай заслінки мають розмір підключення (ще говорять умовний прохід (ДУ, DN) - 150 - 300 мм:

Основне застосування: транспортування сипучих матеріалів (цемент, борошно, зерно, мінеральні добрива)
Переваги: мала вага, корозійна стійкість до певних середовищ, невисока вартість
Обмеження: низька механічна міцність порівняно зі сталлю, обмежений температурний діапазон

Кульові крани: надійні захисники вашого трубопроводу

Кран кульовий є типом запірної арматури, де запірним елементом служить куля з отвором, яка обертається навколо своєї осі. При збігу отвору кулі з віссю трубопроводу кран відкритий, при перпендикулярному положенні - закритий. Зазвичай кран кульовий має розмір різьблення підключення (ще говорять умовний прохід (ДУ, DN) - 1/2 - 2".

Конструкційні особливості

Матеріали корпусу:

Латунь: для водопровідних та подачі рідин у опалювальних систем
Нержавіюча сталь: висока корозійна стійкість для агресивних середовищ
Вуглецева сталь: для високих тисків та температур
Полімери (ПВХ, ХПВХ): для хімічно агресивних рідин при низьких тисках

Матеріали кулі:

Нержавіюча сталь: найпоширеніший варіант
Латунь: для неагресивних середовищ та низьких тисків
З покриттям (хром, нікель): для підвищення зносостійкості та корозійної стійкості матеріалу

Матеріали сідел:

PTFE: універсальне рішення з відмінною хімічною стійкістю
PEEK (поліефіретеркетон): для високих температур до 250°C
NBR: для нафтопродуктів та газів

Типи приводів кульових кранів

Ручний привід (важіль/рукоятка):

Важіль типу "метелик": для кранів малих діаметрів
Довгий важіль: для кранів середніх та великих діаметрів
Редукторний привід: для кранів великих діаметрів під високим тиском
Переваги: простота конструкції, надійність, економічність

Пневматичний привід:

Принцип дії: односторонньої або двосторонньої дії
Переваги: швидке спрацьовування, можливість дистанційного керування
Застосування: системи безпеки, автоматизовані лінії

Пневматичний привід з позиціонером:

Функціональність: керування за сигналом 4-20 мА
Можливості: плавне регулювання, інтеграція з системами контролю потоками
Застосування: точні технологічні процеси, регулювання параметрів потоку

Порівняльний аналіз засувок та кульового крана

Приклади застосування засувок батерфляй з різними матеріалами

Водопостачання та водовідведення

Корпус: чавун
Диск: нержавіюча сталь
Ущільнення: EPDM
Температура: від 0°C до +80°C
Тиск: до 16 бар
Привід: ручний або електричний

Харчова промисловість

Корпус пристрою: нержавіюча сталь AISI 304/316
Диск: нержавіюча сталь AISI 316
Ущільнення: EPDM (харчового класу)
Температура: від -10°C до +120°C
Тиск: до 10 бар
Привід: пневматичний з позиціонером

Нафтохімічна промисловість

Корпус пристрою: вуглецева сталь з антикорозійним покриттям
Диск: нержавіюча сталь з покриттям
Ущільнення: PTFE або NBR (залежно від середовища)
Температура: від -20°C до +200°C
Тиск: до 25 бар
Привід: пневматичний з позиціонером та системою аварійного перекриття.

Системи вентиляції та кондиціонування

Корпус пристрою: алюміній або оцинкована сталь
Диск: алюміній
Ущільнення: EPDM
Температура: від -20°C до +80°C
Тиск: до 2 бар
Привід: ручний або електричний

Транспортування сипучих матеріалів

Корпус: алюміній
Диск: алюміній
Ущільнення: NBR або силікон
Температура: від -10°C до +70°C
Тиск: до 6 бар
Привід: пневматичний або ручний

Висновок

Вибір запірної арматури – відповідальний крок, що вимагає врахування безлічі факторів. Кульовий кран та засувка є двома найбільш поширеними категоріями арматури, і кожна з них має свої переваги та обмеження.

Заслінки батерфляй відрізняються компактністю, економічністю та хорошими регулюючими властивостями. Різноманітність матеріалів корпусу, диска та ущільнень дозволяє підібрати оптимальне рішення для конкретних умов експлуатації. Особливий інтерес становлять алюмінієві засувки для сипучих матеріалів, що поєднують легкість та прийнятну корозійну стійкість. Мають просту конструкцію виготовлення, що збільшує якість монтажу та експлуатації.

Кульовий кран забезпечує чудову герметичність та низький гідравлічний опір, що робить його ідеальним для систем, де критична надійність перекриття потоку. Різноманіття варіантів виконання, конструкції та приводних механізмів дозволяє адаптувати їх під різні промислові завдання, що сприяє популярності цих пристроїв.

Сучасні системи автоматизації, що включають пневматичні приводи з позиціонерами, відкривають нові можливості для точного керування технологічними процесами та підвищення ефективності виробництва.

Ретельний аналіз вимог до запірної арматури на стадії проектування допоможе уникнути проблем у майбутньому та забезпечить довгу та надійну роботу трубопровідної системи в цілому.

Часті питання

Які бувають види запірної арматури? Що належить до запірних пристроїв?

До запірних пристроїв належать засувки батерфляй (дискові затвори) та кульові крани. Кожен тип має різні варіанти виконання за матеріалами та типами приводів.

Де встановлюється запірна арматура?

Запірна арматура встановлюється в системах водопостачання та водовідведення, харчовій промисловості, нафтохімічній галузі, системах вентиляції та кондиціонування, а також на лініях транспортування сипучих матеріалів.

Чим відрізняється запірна арматура від регулюючої?

Запірна арматура призначена в основному для повного відкриття або закриття потоку середовища, тоді як регулююча дозволяє точно контролювати параметри потоку в проміжних положеннях. Деякі види запірної арматури (наприклад, засувки батерфляй з позиціонером) можуть виконувати регулюючі функції, але це не їхнє основне призначення.

Яка арматура встановлюється на трубопроводах пари та гарячої води?

На трубопроводах пари та гарячої води встановлюються:

Засувки батерфляй з корпусом з чавуну або вуглецевої сталі, диском з нержавіючої сталі та ущільненнями з EPDM (для температур до +120°C) або PTFE (для температур до +200°C)
Кульові крани з вуглецевої або нержавіючої сталі із сідлами з термостійких матеріалів, здатні працювати при підвищених температурах.
