Силовой пневмоцилиндр двухстороннего действия с регулировкой хода серии SC-SCJ имеет двусторонний шток, на одной из сторон которого установлен регулируемый механический стопор. Благодаря этому цилиндр выполняет задачи перемещения тяжелых объектов или прижатия с большим усилием с контролем заданного расстояния — так часто он используется для мощных универсальных прессов и станках резки. Модели SC-SCJ взаимозаменяемы с другими стандартными пневматическими цилиндрами, имеющими габаритные и монтажные размеры по стандарту ISO 6430, независимо от фирмы-производителя.
Стандартные цилиндры ISO 6430 производятся с поршнем диаметром от 32 до 320 мм и максимальной длиной хода пневмоцилиндров от 5 до 1500 мм в зависимости от диаметра поршня (см. таблицу ниже) и с механическим управлением ходом.
Встроенный регулируемый демпфер в цилиндре обеспечивает плавную остановку поршня в конце хода, чтобы погасить силу его удара переднюю или заднюю крышку. С помощью специального винта демпфирование может быть отрегулировано, чтобы получить более высокую или более низкую степень торможения поршня.
Двухстороннее действие предполагает управление штоком посредством подачи-спуска сжатого воздуха через два отверстия с резьбой от G1/8 до 1/2″. Допускается подача давления до 12 бар.
| Диаметр, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Действие | Двухсторонняя | |||||||||||
| Тип | С регулировкой хода | |||||||||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||||||||
| Диапазон рабочего давления | 1~9 Бар | |||||||||||
| Макс. входное давление | 12 Бар | |||||||||||
| Присоединительная резьба | G1/8” | G1/4” | G3/8” | G1/2” | G3/4” | |||||||
| Диапазон рабочих температур | -10 ~ 70 °C (при сухом воздухе без влаги) | |||||||||||
| Демпфирование, мм | 20 | 26 | 45 | |||||||||
| Максимальная длина хода, мм | 1000 | 1200 | 1500 | |||||||||
| Тип магнитного датчика | SC-CMS-G/SC-DMS-G | |||||||||||
| Тип крепления для датчика | SH-32 | SH-40 | SH-50 | SH-63 | SH-80 | SH-10 | SH-125 | SH-160 | SH-200 | |||
Указанные в таблице детали используются для изготовления пневматических цилиндров SC-SCJ по умолчанию. Как производитель мы на заказ можем использовать другие материалы (уплотнение VITON, нержавеющий корпус и т.д.), так и внести изменения в само строение.
Конструкция цилиндров ISO 6430 разборная, позволяющая производить ремонт и замену износимых деталей.
Пневмоцилиндры модели SC-SCJ имеют алюминиевую круглую гильзу с открытыми шпильками. По умолчанию на поршне установлен магнит.
Шток проходим с установленной регулировкой хода, изготовлен из никелированной углеродистой стали с нарезанной наружной метрической резьбой M10-27 для крепления насадок или непосредственно нагрузки. По заказу шток может быть сделан из хромированной нержавеющей стали, без резьбы или с пазами и т.д.
| Номер | Название детали | Материал | Число | Код для заказа |
|---|---|---|---|---|
| 1 | Передняя крышка | Покрытый порошковой краской алюминий. | 1 | SC-SC-(Диаметр)-1 |
| 2 | Задняя крышка | 1 | SC- SC- (Диаметр)-2 | |
| 3 | Гильза (корпус) | Анодированный алюминий | 1 | SC- SC- (Диаметр)-3-(ход) |
| 4 | Шток поршня |
Хромированная углеродистая сталь (по умолчанию) Хромированная нержавеющая сталь |
1 | SC- SC- (Диаметр)-4-(ход) |
| 5 | Поршень | Алюминий | 1 | SC-SC-(Диаметр)-5 |
| 6 | Уплотнение штока | NBR | 1 | SC-SC-(Диаметр)-6 |
| 7 | Уплотнение поршня | NBR | 2 | SC-SC-(Диаметр)-7 |
| 8 | Втулка | Графитонаполненная бронза | 1 | SC-SC-(Диаметр)-8 |
| 9 | Магнит | PVC | 1 | SC-SC-(Диаметр)-9 |
| 10 | Болт | Сталь | 2 | SC-SC-(Диаметр)-10 |
| 11 | Антифрикционное кольцо | PTFE | 1 | SC-SC-(Диаметр)-11 |
| 12 | Винт регулировки демпфирование |
Никелированная бронза | 2 | SC-SC-(Диаметр)-12 |
| 13 | Демпферная манжета | NBR | 2 | SC-SC-(Диаметр)-13 |
| 14 | Уплотнение крышки (кольцо) | NBR | 2 | SC-SC-(Диаметр)-14 |
Пример заказа круглой гильзы для цилиндра с ходом 100 – SC-SC-50-3-100.
Обратите внимание, что ремонтные комплекты цилиндров SC-SCJ могут иметь отличные размеры от внутренних деталей цилиндров стандарта ISO 6430 других производителей.

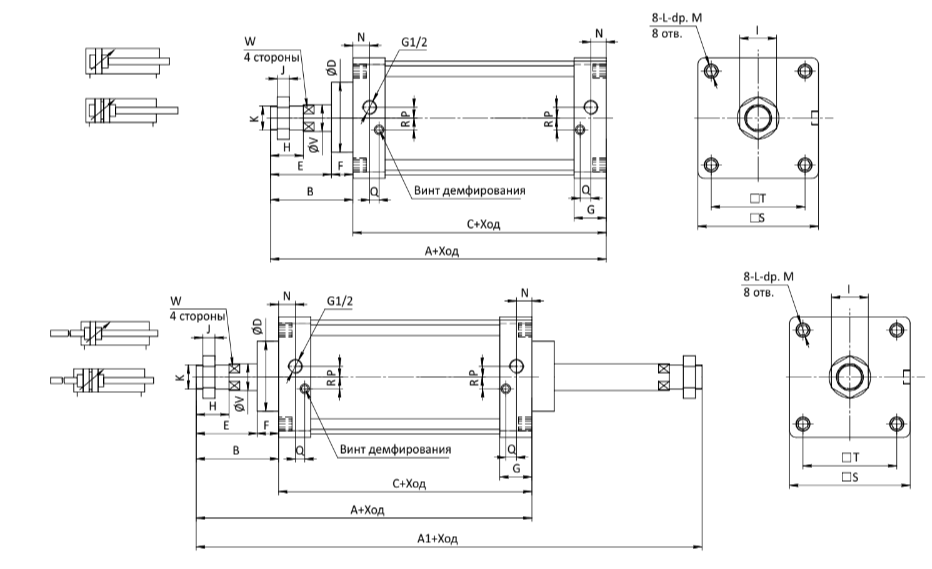

Чертеж цилиндрy серии SC-SCJ
| Диаметр | A | A1 | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 140 | 187 | 47 | 93 | 28 | 32 | 15 | 27.5 | 22 | 17 | 6 | M10x1.25 | M6x1 | 9.5 | 13.5 | G1/8” | 3.5 | 7.5 | 7 | 45 | 33 | 12 | 12 |
| 40 | 142 | 191 | 48 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12x1.25 | M6x1 | 9.5 | 13.5 | G1/4” | 6 | 8.2 | 9 | 50 | 37 | 16 | 14 |
| 50 | 150 | 207 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16x1.5 | M6x1 | 9.5 | 13.5 | G1/4” | 8.5 | 8.2 | 9 | 62 | 47 | 20 | 17 |
| 63 | 153 | 210 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16x1.5 | M8x1.25 | 9.5 | 13.5 | G3/8” | 7 | 8.2 | 8.5 | 75 | 56 | 20 | 17 |
| 80 | 183 | 258 | 75 | 108 | 47 | 54 | 15 | 33 | 40 | 26 | 10 | M20x1.5 | M10x1.5 | 11.5 | 16.5 | G3/8” | 10 | 9.5 | 14 | 94 | 70 | 25 | 22 |
| 100 | 189 | 264 | 75 | 114 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20x1.5 | M10x1.5 | 11.5 | 16.5 | G1/2” | 11 | 9.5 | 14 | 112 | 84 | 25 | 22 |
| 125 | 239 | - | 104 | 136 | 55 | 70 | 32 | 40 | 54 | 36 | 10 | M27x2 | M12x1.75 | 21 | 16.5 | G1/2” | - | - | - | 140 | 110 | 32 | 27 |
| 160 | 291 | - | 123 | 168 | 62 | 93 | 30 | 50 | 72 | 55 | 18 | M36x2 | M16x2 | 17.5 | 25 | G1/2” | - | - | - | 180 | 140 | 40 | 36 |
| 200 | 347 | - | 167 | 180 | 80 | 112 | 55 | 50 | 72 | 55 | 18 | M36x2 | M16x2 | 17.5 | 25 | G3/4» | - | - | - | 220 | 175 | 40 | 36 |
