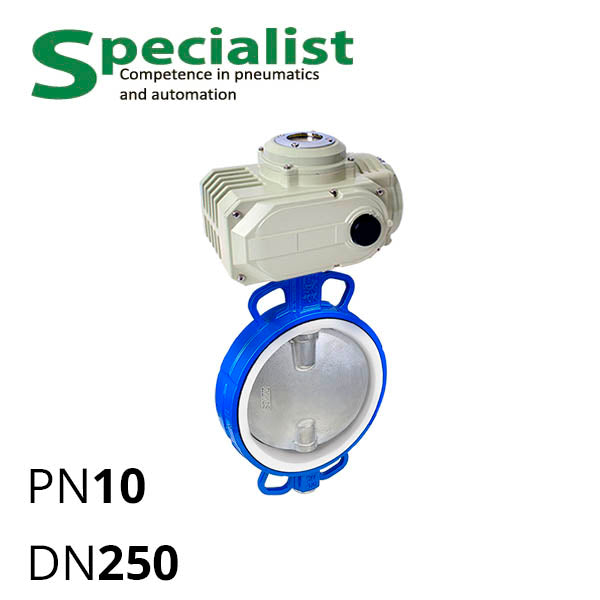

Дисковый поворотный затвор ДУ 250 нерж. межфланцевый с электроприводом SCBF-D674
Дисковый поворотный затвор ДУ 250 нерж. межфланцевый с электроприводом SCBF-D674

Дисковый поворотный затвор ДУ 250 нерж. межфланцевый с электроприводом SCBF-D674

: В наличии

: от 30,130 до 33,460 грн

Диск
Уплотнение

Модель: SCBF-D674-10XEC-250-HL-100

Цена: 30,130 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 30,130 ₴

Модель Опции Цена за шт.
SCBF-D674-10XEC-250-HL-100 SS304 / EPDM 30,130 ₴
SCBF-D674-10XES-250-HL-100 SS316 / EPDM 31,756 ₴
SCBF-D674-10XFS-250-HL-100 SS316 / PTFE 33,460 ₴

SCBF-D674-10XEC/10XES/10XFS-250-HL-100 это нержавеющая задвижка баттерфляй ДУ 250 с электроприводом.. Диск запорной арматуры изготовлен из пищевой нержавеющей стали ANSI CF8 или CF8M, которая являеться аналогами AISI 304/316 SS. Корпус стальной из WCB, покрытый краской. Сам дисковый поворотный затвор ДУ250 являэться разборным и ремонтопригодным. Предназначенный исполнительный механизм для межфланцевой установки на трубопроводах диам. условного прохода DN 250 мм, где производит открытие и закрытие прохода для рабочей среды.

Давление (по умолчанию) — PN до 10 бар. Рабочую среду следует проверять на совместимость с SS304/SS316 и EPDM/PTFE. Для жидкостей с содержанием органических кислот (уксусная, лимонная, молочная и т.д.) подойдет SS304+EPDM, тогда как для нефтепродуктов следует выбирать SS316+PTFE.

Нержавеющие межфланцевые задвижки баттерфляй ДУ 250 оснащены запорным духпозиционным типом привода: положения “открыто” и “закрыто”.

Таблица №1 — Параметры электроприводной дисково-поворотной заслонки нерж. ДУ250
DN 250 мм
Ном. давление Ру 10 бар (1 МПа)
Корпус WCB по ASTM A216
Диск CF8 или CF8M (AISI304 или 316)
Уплотнение седла EPDM или PTFE
Температура рабочей среды для EPDM от −30 до 95° C
Температура рабочей среды для PTFE от −40 до 160° C
Строительная длина 67 мм
Модель электропривода SCBF-HL-100 (двухпозиционный)
Питание 220 В
Использование Автоматизованная запорная арматура
Крутящий момент привода 800 Н⋅м
Чертеж дисковой поворотной задвижки нерж Specialist
Размеры задвижки баттерфляй нерж SCBF-D674 с ДУ 250
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-250 102 12 14,5 22 23 365 319 45 29 250 73,5 214,5 264
SCBF-D674-10XES-250 102 12 14,5 22 30 368 320 44 27 250 71,5 212,5 279,5
SCBF-D670-16XEС-250 102 12 14,5 22 23 365 315 45 27 250 73,5 207,5 264
Чертеж размера электропривода SCBF-HL-100-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
