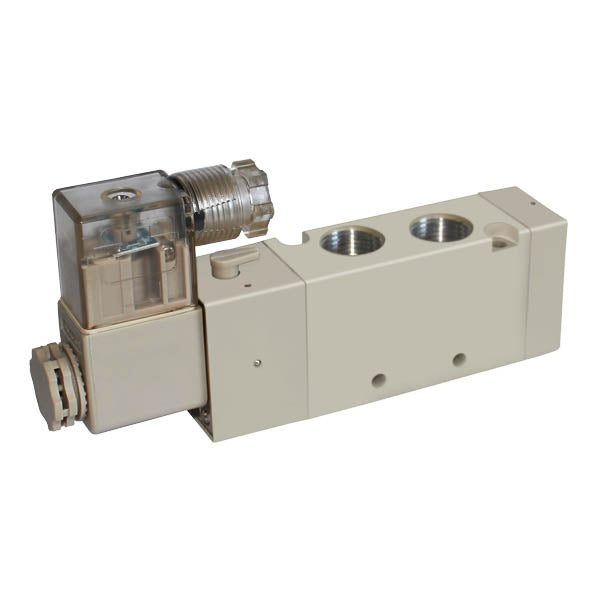

Пневмораспределители 3/2 серий SV-C (D, E) с односторонним электропневматическим управлением

: В наличии

: от 547 до 1,958 грн

Обычная цена

Резьба
Напряжение питания
Тип

Модель: SV-C-ES-32NС-06-DC12V

Цена: 547 ₴  за шт.


Сумма: 547

Модель Опции Цена за шт.
SV-C-ES-32NС-06-DC12V 600 нл/мин / G 1/8" / DC12V / NC 547 ₴
SV-C-ES-32NO-06-DC12V 600 нл/мин / G 1/8" / DC12V / NO 547 ₴
SV-C-ES-32NС-06-DC24V 600 нл/мин / G 1/8" / DC24V / NC 547 ₴
SV-C-ES-32NO-06-DC24V 600 нл/мин / G 1/8" / DC24V / NO 547 ₴
SV-C-ES-32NC-06-AC220V 600 нл/мин / G 1/8" / AC220V / NC 547 ₴
SV-C-ES-32NO-06-AC220V 600 нл/мин / G 1/8" / AC220V / NO 547 ₴
SV-C-ES-32NC-08-DC12V 850 нл/мин / G 1/4" / DC12V / NC 631 ₴
SV-C-ES-32NO-08-DC12V 850 нл/мин / G 1/4" / DC12V / NO 631 ₴
SV-C-ES-32NC-08-DC24V 850 нл/мин / G 1/4" / DC24V / NC 631 ₴
SV-C-ES-32NO-08-DC24V 850 нл/мин / G 1/4" / DC24V / NO 631 ₴
SV-C-ES-32NC-08-AC220V 850 нл/мин / G 1/4" / AC220V / NC 631 ₴
SV-C-ES-32NO-08-AC220V 850 нл/мин / G 1/4" / AC220V / NO 631 ₴
SV-D-ES-32NC-10-DC12V 1400 нл/мин / G 3/8" / DC12V / NC 885 ₴
SV-D-ES-32NO-10-DC12V 1400 нл/мин / G 3/8" / DC12V / NO 885 ₴
SV-D-ES-32NC-10-DC24V 1400 нл/мин / G 3/8" / DC24V / NC 885 ₴
SV-D-ES-32NO-10-DC24V 1400 нл/мин / G 3/8" / DC24V / NO 885 ₴
SV-D-ES-32NC-10-AC220V 1400 нл/мин / G 3/8" / AC220V / NC 885 ₴
SV-D-ES-32NO-10-AC220V 1400 нл/мин / G 3/8" / AC220V / NO 885 ₴
SV-E-ES-32NC-15-DC12V 2500 нл/мин / G 1/2" / DC12V / NC 1,958 ₴
SV-E-ES-32NO-15-DC12V 2500 нл/мин / G 1/2" / DC12V / NO 1,958 ₴
SV-E-ES-32NC-15-DC24V 2500 нл/мин / G 1/2" / DC24V / NC 1,958 ₴
SV-E-ES-32NO-15-DC24V 2500 нл/мин / G 1/2" / DC24V / NO 1,958 ₴
SV-E-ES-32NC-15-AC220V 2500 нл/мин / G 1/2" / AC220V / NC 1,958 ₴
SV-E-ES-32NO-15-AC220V 2500 нл/мин / G 1/2" / AC220V / NO 1,958 ₴

Трехлинейные двухпозиционные пневматические распределители 3/2 с односторонним электропневматическим управлением и пружинным возвратом предназначены для работы со сжатым воздухом при рабочем давлении 1,5-8,5 бар. Их можно использовать для управления пневматическими цилиндрами одностороннего действия или других приложений.

Двухходовые пневмораспределители имеют три отверстия на корпусе, обозначаемые буквами или цифрами:

  1. "P" - вход для подключения подачи сжатого воздуха
  2. "А" - выход для подключения к линии потребителя
  3. "S" — выпускное отверстие для сброса давления с выхода в атмосферу (рекомендуется установить на выпускное отверстие глушитель для снижения уровня шума, а также для защиты воздушного клапана от загрязнения извне)

Все три отверстия имеют одинаковый размер соединительной резьбы. Через корзину интернет-магазина можно купить распределители 3/2 с цилиндрической внутренней резьбой G1/8" , G1/4" , G3/8" или G1/2" . Распределители с другой резьбой можно заказать через менеджера.

По способу работы пневматические распределительные клапаны 3/2 с односторонним электрическим управлением являются моностабильными (занимают одно определенное положение при отсутствии управляющего сигнала):

  • "NC" — нормально закрытое (при отсутствии электрического сигнала давление на линии потребителя сбрасывается, поскольку выход 2 соединен с выпускным отверстием 3)
  • "NO" - нормально открытый (при отсутствии сигнала на выход 2 подается сжатый воздух из входа 1).

Клиент имеет возможность выбрать катушку с необходимыми электрическими характеристиками:

  • DC12V – постоянный ток, напряжение 12 В
  • DC24V – постоянный ток, напряжение 24 В
  • AC220V - переменный ток, напряжение 220 В

Под заказ поставляем взрывозащищенные электромагнитные катушки, с диодом на разъеме или без него.

Пневматические распределители делятся на серии C, D и E, отличающиеся расходом сжатого воздуха и размером соединительных отверстий.

Модель SV-C-ES-
32N_-06
SV-C-ES-
32N_-08
SV-D-ES-
32N_-10
SV-E-ES-
32N_-15
Количество строк 3/2 3/2
3/2
Эффективная площадь поперечного сечения 14 мм 2
(CV=0,78)
16 мм 2
(CV=0,89)
30 мм 2
(CV=1,67)
50 мм2
(CV=2,79)
Резьба для соединения (вход, выход, выхлоп) G1/8″ G1/4″ G3/8″ G1/2″
Номинальный расход 600
л/мин
850
л/мин
1400
л/мин
2500
л/мин
Рабочая среда Воздух, тонкость фильтрации не менее 40 микрон
Тип элемента управления Электропневматический (пилот), пневматический (прямой)
Диапазон рабочего давления 1,58 бар
Макс. входное давление 12 бар
Диапазон рабочих температур -5...+50° С (в сухом воздухе без влаги)
Напряжение питания 12 В постоянного тока (2,4 Вт) ; 24 В постоянного тока (3 Вт) ; 220 В переменного тока (2,5 ВА)
Разрешено изменение напряжения питания -15%...+10%
Степень защиты, класс изоляции IP65, класс F
Макс. рабочая частота 5 циклов/сек
Мин. время переключения 0,05 с
