Фильтр
| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SC-CRA-30×90 | 30 мм / 90° | по запросу | — |
| SC-CRA-50×90 | 50 мм / 90° | по запросу | — |
| SC-CRA-63×90 | 63 мм / 90° | по запросу | — |
| SC-CRA-80×90 | 80 мм / 90° | по запросу | — |
| SC-CRA-100×90 | 100 мм / 90° | по запросу | — |
Поворотные пневмоцилиндры серии SC-CDRA поставляются с углом поворота 90° или 180°. С односторонним и двухсторонним выходным валом с пазом под шпонку. Также возможно изготовление цилиндров данной серии с регулировкой угла поворота. Для определения положения поршня используется геркон, установленный на корпусе цилиндра.
| Диаметр, мм | 30 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|
| Рабочая среда | Воздух | |||||
| Режим действия | Двойное действие (двустороннее действие) | |||||
| Максимальное рабочее давление | 10 бар (1 МПа) | |||||
| Минимальное рабочее давление | 1 бар (0,1 МПа) | |||||
| Температура окружающей и рабочей среды | 0-60° C (без замерзания) | |||||
| Люфт | в пределах 1° (Ø30 не имеет люфта под давлением благодаря встроенному ограничителю) | |||||
| Допуск на угол поворота | +4° 0 |
|||||
| *Смазка | Не требует подачи масла | |||||
| Выходной момент (Н⋅м) | 1,9 | 9,3 | 17 | 32 | 74 | |
| Допустимая кинетическая энергия | Без демпфирования | 0,01 | 0,05 | 0,12 | 0,16 | 0,54 |
| С воздушным демпфированием | - | 0,98 | 1,5 | 2,0 | 2,9 | |
| Диапазон времени колебания, с/90° | 0,2~1 | 0,2~2 | 0,2~3 | 0,2~4 | 0,2~5 | |
| Присоединение | M5×0,8 | Rc1/8″ | Rc1/8″ | Rc1/4″ | Rc3/8″ | |
* — Если смазка подается, то используйте турбинное масло ISO VG32
Крутящий момент пневмоцилиндров SC-CDRA

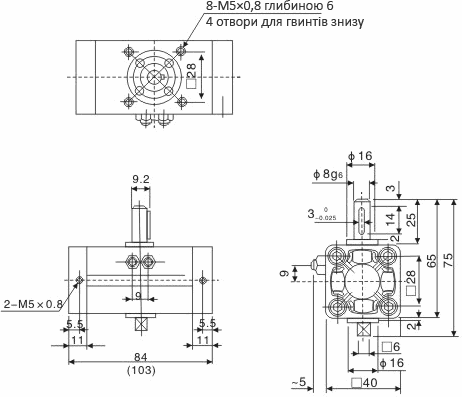

Чертеж пневмоцилиндра SC-CDRA диаметром 30 мм

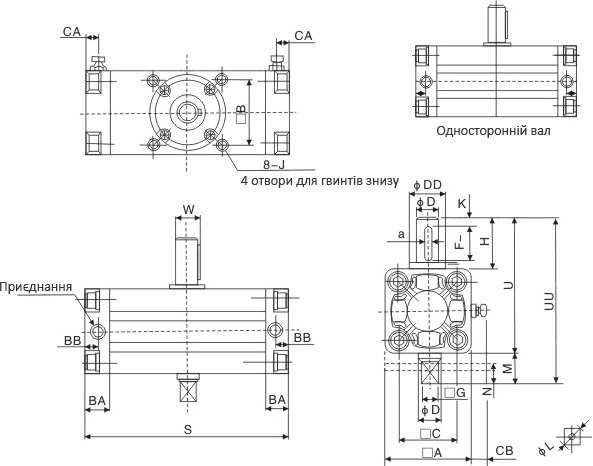

Чертеж пневмоцилиндра SC-CDRA диаметром 50-100 мм
| Модель | Присоединение | Основной тип (с односторонним вых. валом) | Паз под шпонку | С двухсторонним исх. валом | Магнитное кольцо | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⬜︎A | ⬜︎B | ⬜︎C | ØD | ØDD | F | H | J | K | S | U | W | BA | BB | CA | CB | a | I | ØD | ⬜︎G | ØL | M | UU | S(90°) | S(180°) | ||
| 50 | 1/8″ | 62 | 48 | 46 | 15 | 25 | 2,5 | 36 | M8×1,25 глубина 8 | 5 | 144 (177) | 98 | 17 | 17 | 8,5 | 8,5 | 13 | 5 | 25 | 15 | 11 | 14 | 20 | 118 | 156 | 189 |
| 63 | 1/8″ | 76 | 60 | 57 | 17 | 30 | 2,5 | 41 | M10×1,5 глубина 12 | 5 | 163(201,5) | 117 | 19,5 | 20 | 10 | 10 | 14 | 6 | 30 | 17 | 13 | 16 | 22 | 139 | 175 | 213,5 |
| 80 | 1/4″ | 92 | 72 | 70 | 20 | 35 | 3 | 40 | M12×1,75 глубина 13 | 5 | 186(230) | 142 | 22,5 | 23,5 | 12 | 12 | 18 | 6 | 40 | 20 | 15 | 19 | 25 | 167 | 199 | 243 |
| 100 | 3/8″ | 112 | 85 | 85 | 25 | 40 | 4 | 60 | M12×1,75 глубина 14 | 5 | 245(311) | 172 | 28 | 25 | 12,5 | 12,5 | 18 | 8 | 45 | 25 | 19 | 24 | 30 | 202 | 259 | 325 |
------
