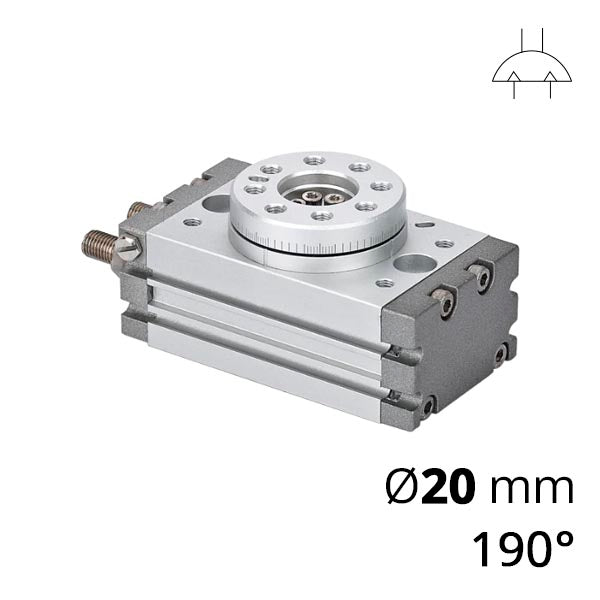

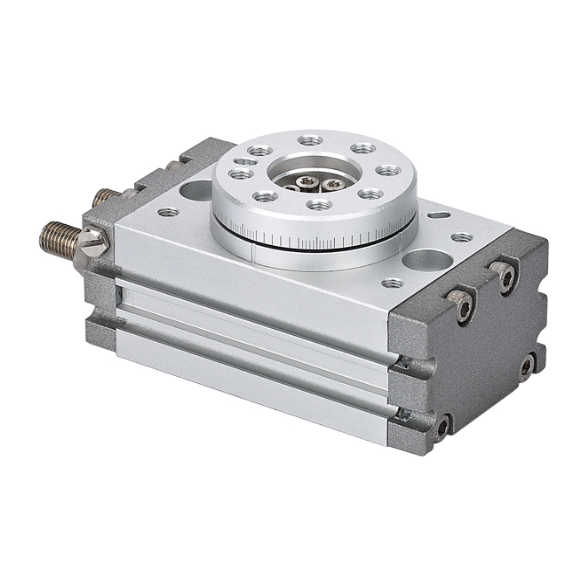

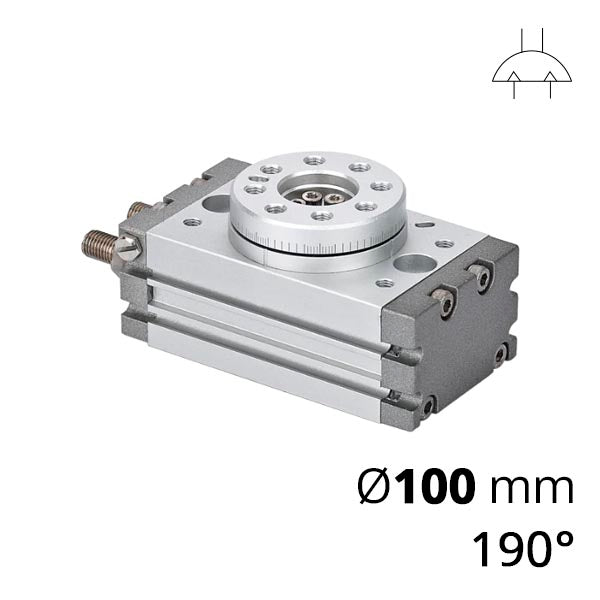

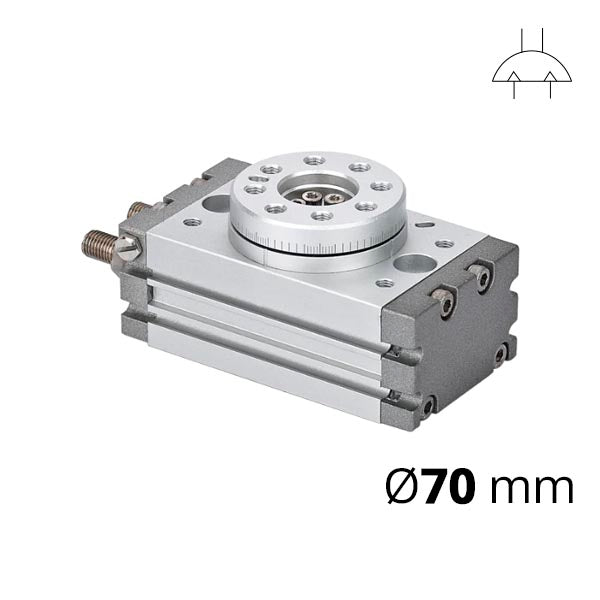

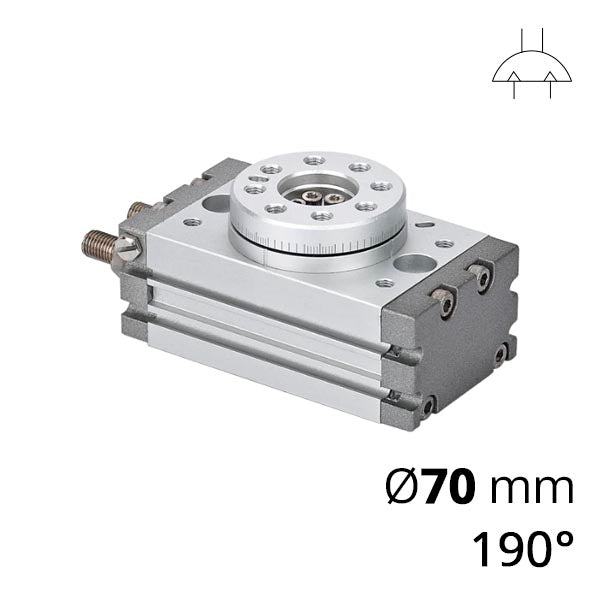

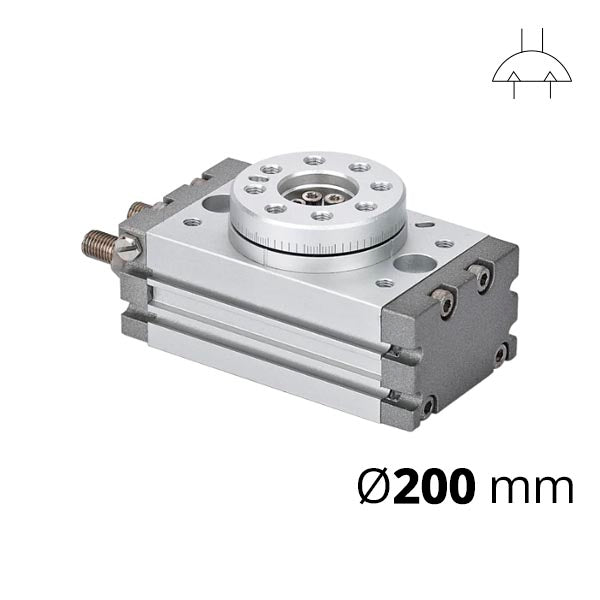

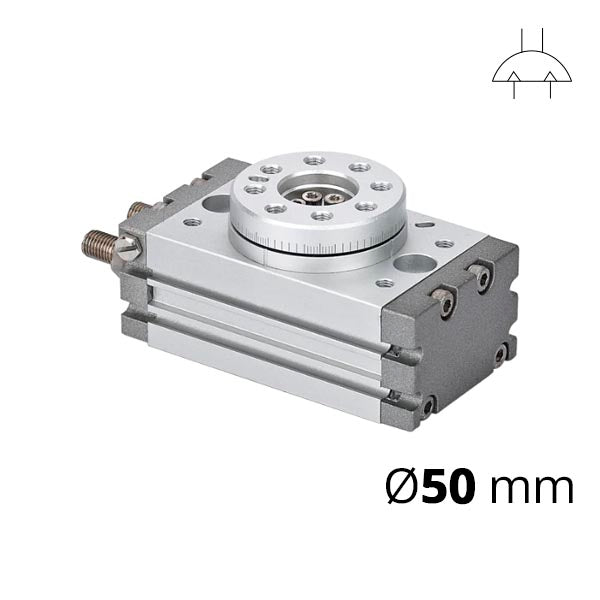

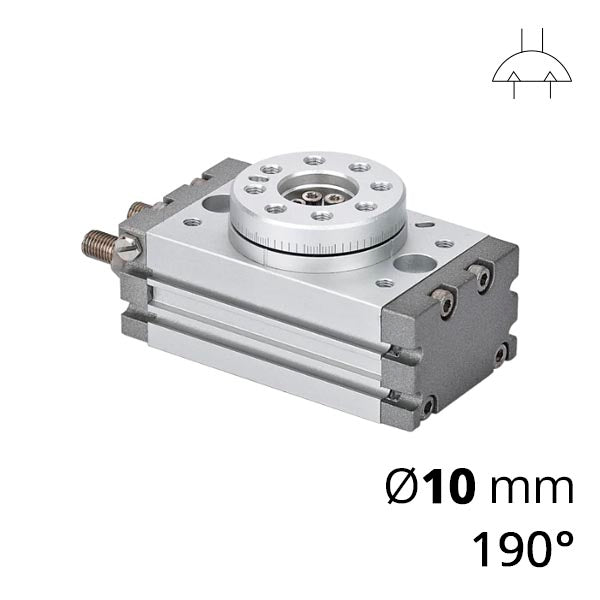

Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ
Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ

Поворотный пневмоцилиндр регулируемый с углом поворота до 190° серии SC-MSQ

: Изготовление под заказ

: по запросу

Диаметр поршня
Тип

Модель: SC-MSQ-10

Цена: 0 ₴  за шт.

Добавить в список желаний
Модель Опции Цена за шт.
SC-MSQ-10 10 мм / С регулировкой угла по запросу —
SC-MSQ-10-S 10 мм / С гидроамортизатором по запросу —
SC-MSQ-20 20 мм / С регулировкой угла по запросу —
SC-MSQ-20-S 20 мм / С гидроамортизатором по запросу —
SC-MSQ-30 30 мм / С регулировкой угла по запросу —
SC-MSQ-30-S 30 мм / С гидроамортизатором по запросу —
SC-MSQ-50 50 мм / С регулировкой угла по запросу —
SC-MSQ-50-S 50 мм / С гидроамортизатором по запросу —
SC-MSQ-70 70 мм / С регулировкой угла по запросу —
SC-MSQ-70-S 70 мм / С гидроамортизатором по запросу —
SC-MSQ-100 100 мм / С регулировкой угла по запросу —
SC-MSQ-100-S 100 мм / С гидроамортизатором по запросу —
SC-MSQ-200 200 мм / С регулировкой угла по запросу —
SC-MSQ-200-S 200 мм / С гидроамортизатором по запросу —

Поворотные пневмоцилиндры серии SC-MSQ с регулируемым углом поворота от 0 до 190° . Для определения положения поршня используется геркон, установленный на корпусе цилиндра. Для безударной остановки в крайних положениях и регулировке хода содержат гидродемпферы, по умолчанию для регулировки хода используются регулировочные болты. Эта серия цилиндров сконструирована для использования в конструкциях поворотных столов.

Характеристики поворотных пневматических цилиндров SC-MSQ
Диаметр, мм 10 20 30 50 70 100 200
Рабочая среда Воздух
Режим действия Двойное действие (двустороннее действие)
Допустимая кинетическая энергия, Дж С винтом регулировки угла 0,007 0.025 0.048 0.081 0.24 0.32 0.56
С гидроамортизатором 0.039 0.116 0.116 0.294 1.1 1.6 2.9
Стабильный диапазон колебания, с/90° С винтом регулировки угла 0,2-1,0 0,2-1,5 0,2-2,0 0,2-2,5
С гидроамортизатором 0,2-0,7 0,2-1,0
Рабочая среда Воздух
Диаметр пневмоцилиндра Ø 15 18 21 25 28 32 40
Диапазон регулировки угла от 0 до 190°
Максимальный угол поворота 190°
Максимальное рабочее давление С винтом регулировки угла 1 МПа
С гидравлическим амортизатором 0,6 МПа
Минимальное рабочее давление 0,1 МПа (Тип высокой точности 10 - 0,2 МПа, тип 20-50 - 0,1 МПа)
Температура окружающей среды 0-60° C (без замерзания)
Допустимые нагрузки
Значение допустимых нагрузок поворотного цилиндра SC-MSQ
Модель Допустимая радиальная нагрузка, Н Допустимая осевая нагрузка, Н Допустимый изгибающий момент (Н⋅м) Эф. выходной момент (Н⋅м) (ниже 5 бар)
(a) (b)
SC-MSQB SC-MSQA SC-MSQB SC-MSQA SC-MSQB SC-MSQA SC-MSQB SC-MSQA
SC-MSQ_10 78 86 74 74 78 107 2,4 2,9 0,89
SC-MSQ_20 147 166 137 137 137 197 4,0 4,8 1,84
SC-MSQ_30 196 233 197 197 363 398 5,3 6,4 2,73
SC-MSQ_50 314 378 296 296 451 517 9,7 12 4,64
SC-MSQ_70 333 - 296 - 476 - 12,0 - 6,79
SC-MSQ_100 390 - 493 - 708 - 18,0 - 10,1
SC-MSQ_200 543 - 740 - 1009 - 25,0 - 19,8
Чертеж поворотного цилиндра высокой точности SC-MSQA
Размеры поворотного цилиндра высокой точности SC-MSQA
Модель DA DB DC DD HA HB HD
SC-MSQА10 46h8 45h8 20H8 15H8 10 18,5 52,5
SC-MSQA20 61h8 60h8 28H8 17H8 15,5 26 63
SC-MSQA30 67h8 65h8 32H8 22H8 16,5 27 67
SC-MSQA50 77h8 75h8 35H8 26H9 17,5 30 76

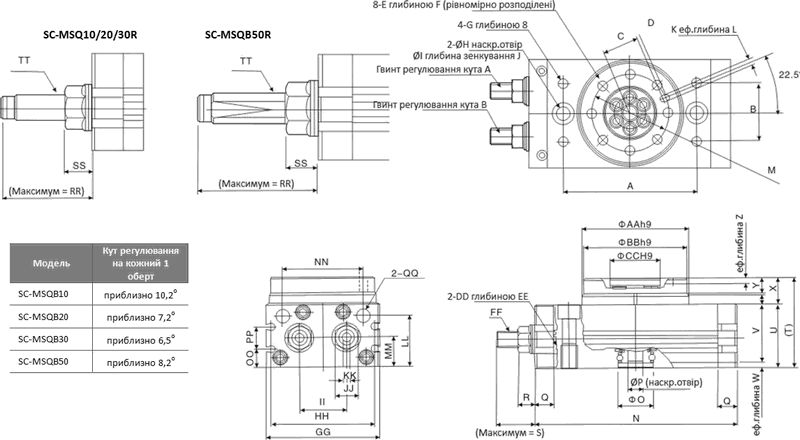

Креслення поворотних циліндрів звичайного типу SC-MSQB розміром 10-50
Размеры поворотного цилиндра основного типа SC-MSQB
Модель A B C D E F G H I J K L M N O P Q R S T U V W X Y Z AA BB CC DD EE FF GG HH II JJ KK LL MM NN OO PP QQ RR SS TT Модель гидроамортизатора
SC-MSQB10 60 27 15 2 M5×0,8 8 M5×0,8 6,8 11 6,5 3H9 3,5 32 92 15H9 5 9,5 8,6 17,7 47 34 4,5 3 13 8 4 46 45 20 M8×1,25 12 M8×1 50 45 20 12 4 27,8 15,5 34,5 9 13 M5×0,8 31,5 8,6 M8×1 SC-AC-08×05
SC-MSQB20 76 34 20,5 2 M6×1 10 M6×1 8,6 14 8,5 4H9 4,5 43 117 17H9 9 12 10,6 25 54 37 6,5 2,5 17 10 6 61 60 28 M10×1,5 15 M10×1 65 60 27,5 14 5 28,5 16 51 10 12 M5×0,8 34,7 10,6 M10×1 SC-AC-10×05
SC-MSQB30 84 37 23 2 M6×1 10 M6×1 8,6 14 8,5 4H9 4,5 48 127 22H9 9 12 10,6 25 57 40 6,5 3 17 10 4,5 67 65 32 M10×1,5 15 M10×1 70 65 29 14 5 32 18,5 50 11,5 14 1/8 34,7 10,6 M10×1 SC-AC-10×05
SC-MSQB50 100 50 26,5 2 M8×1,25 12 M8×1,25 10,5 18 10,5 5H9 5,5 55 152 26H9 10 15,5 14 31,4 66 46 7,5 3 20 12 5 77 75 35 M12×1,75 18 M14×1,5 80 75 38 19 6 37,5 22 63 14,5 15 1/8 51,7 14 M14×1,5 SC-AC-14×12
------
