Дисковый поворотный клапан Ду 200 нержавеющий межфланцевый разборный с рукояткой серии SCBF-D674

У вас есть вопросы по товару?
Будем рады ответить на них в мессенджерах

Дисковый поворотный клапан Ду 200 нержавеющий межфланцевый разборный с рукояткой серии SCBF-D674

Name: Дисковая поворотная задвижка ДУ 200 нержавеющая межфланцевая разборная с рукояткой серии SCBF-D674
Brand: Specialist
SKU: SCBF-D674-10XEC-200-H
Price: 9171.72 UAH
Availability: InStock

В наличии

Диск

SS304 SS316

Ущільнення

EPDM PTFE

Модель

Производитель

Specialist

от 9 171,72 грн

Количество, шт:

У вас есть вопросы по товару?
Будем рады ответить на них в мессенджерах

Доставка товара

Подробнее

Новая Почта в отделение и адресная

≈ 250 грн / Бесплатно при заказе от 5 000 грн

2-4 дня

Курьером по Украине

≈ 350 грн / Бесплатно при заказе от 5 000 грн

1-2 дня

Самовывоз из нашего состава

Бесплатно

Сегодня, после 14:00

Оплата

Подробнее

Моделі

Знайдено 3 варіантів

Фото

Найменування

Модель Ціна Наявність К-сть

Дія

SCBF-D674-10XEC-200-H

Дисковая поворотная задвижка ДУ 200 нержавеющая межфланцевая разборная с рукояткой серии SCBF-D674

Диск=SS304 Ущільнення=EPDM

SCBF-D674-10XEC-200-H

9 171,72 грн

В наявності

SCBF-D674-10XES-200-H

Дисковая поворотная задвижка ДУ 200 нержавеющая межфланцевая разборная с рукояткой серии SCBF-D674

Диск=SS316 Ущільнення=EPDM

SCBF-D674-10XES-200-H

11 066,16 грн

В наявності

SCBF-D674-10XFS-200-H

Дисковая поворотная задвижка ДУ 200 нержавеющая межфланцевая разборная с рукояткой серии SCBF-D674

Диск=SS316 Ущільнення=PTFE

SCBF-D674-10XFS-200-H

11 568,42 грн

В наявності

Технические характеристики

Тип контролю

С рукояткой

Диск

SS304, SS316

Матеріал диску

нержавеющая сталь СС304, Нержавеющая сталь SS316

Матеріал ущільнення

ЭПДМ, ПТФЭ

Ущільнення

EPDM, PTFE

Материал корпуса

Чугунная ВЦБ

Монтажная длина

60 мм

Входное давление

Ру10 (10 бар)

Тип соединения

Межфланцевая

Диаметр условный

ДВА 200

Тип засувки

Дисковый поворотный затвор

Описание

Задвижка дисковая поворотная ручная Ру 10 ДУ 200 серии SCBF-D674-10XEC/10XES/10XFS-200-H это затвор типа "баттерфляй" с литым нержавеющим диском CF8/CF8M (аналог AISI 304/316) с межфланцевым креплением и установленной ручкой для управления.

Многопозиционная рукоятка имеет противоповоротный механизм – ее можно останавливать в 10 промежуточных положениях для дросселирования и регулировки расхода вещества по трубопроводу. Дисковой задвижкой SCBF-D674-10XEC/10XES/10XFS-200-H можно управлять водой и жидкостными смесями химический состав которых совместим с CF8/CF8M и материалом седла – EPDM или PTFE.

Таблица – главные параметры ручного дискового поворотного затвора SCBF-D674-10XEC/10XES/10XFS-200-H
Диаметр условного прохода	DN200 (200 мм)
Номинальное давление	PN10 (1 МПа, 10 бар)
Материал корпуса	WCB (углеродистая сталь)
Материал диска	CF8/CF8M по ASTM A351 (аналог SS304/SS316)
Материал уплотнений	EPDM или PTFE
Выдерживаемая EPDM температура	от −30 до 95° C
Выдерживаемая PTFE температура	от −40 до 160° C
Тип управления	С ручным управлением
Монтажная толщина	60 мм

Этот нержавеющий ручной дисковый затвор устанавливается на трубу проходным диаметром 200 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.

Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.

Читать больше

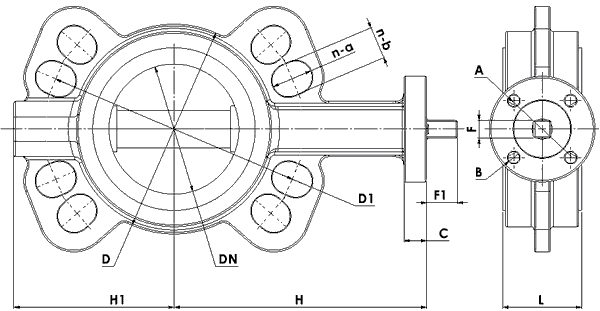

Чертежи

Креслення дискової поворотної засувки Specialist

Розміри засувки батерфляй н/ж діаметром 200 SCBF-D674
Модель	A	B	C	F	F1	D1	D	n-a	n-b	DN	L	H1	H
SCBF-D674-10XEC-200	-	-	-	-	-	-	-	-	-	-	-	-	-
SCBF-D674-10XES-200	102	12	13	17	30	300,00	260	33	39	200	65	172	235
SCBF-D670-16XEC-200	102	12	19	22	20	294,00	266	44	22	200	64	175	240
SCBF-D670-16XES-200	102	12	16	17	20	293,00	262	49	32	200	61	171	228
SCBF-D674-10XFS-200	102	12	13	17	20	302,00	267	32	40	200	63	174,5	228,5
