Пневмоцилиндры серии SC-MD – это недорогие круглые пневматические цилиндры двустороннего действия с односторонним выходом штока и без демфирования. Они могут использоваться в условиях с низкой частотой работы (до 1 м/с). Может использоваться в промышленности как аналог 27 серии Camozzi, но имеет также и отличия, связанные со строением — пневмоцилиндры нашего производства разборные и пригодные к ремонту. По умолчанию мы производим шток из хромированной стали, гильзу и крышки — алюминиевые.
| Действие | Двухсторонняя |
|---|---|
| Материалы | хромированная сталь (шток), алюминий (гильза, крышки) |
| Крепление | гайки на крышках, цапфы или резьбовые оси, лапы, кронштейны |
| Ход | от 10 до 1000 мм (кратный 1 мм) |
| Диаметр цилиндра | 20, 25, 32, 40, 50, 63 мм |
| Рабочая температура | 0°C ÷ 80°C (при сухом воздухе -20°C) |
| Рабочее давление | от 1 до 10 бар |
| Скорость (без погрузки) | от 10 до 1000 мм/с |
| Рабочая среда | сухой очищенный воздух 25 мкм, без необходимости подачи смазки |

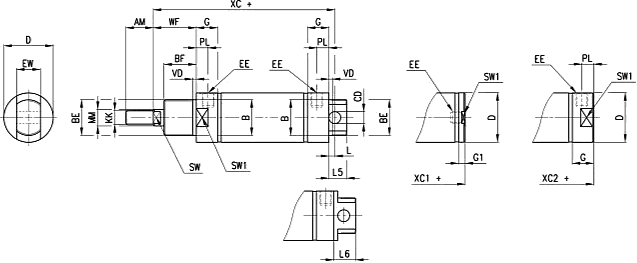

Чертеж цилиндра серии SC-MD-20..40
| Диаметр | AM | ØB | BF | BE | ØCDH9 | ØD | EE | EW | G | G1 | KK | L | L6 | MMh9 | L5 | PL | SW | VD | WF | XC+ | XC1+ | XC2+ | SW1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 14 | 16 | 12 | M16x1.5 | 6 | 21.5 | G1/8 | 12 | 15.5 | 8 | M8x1.25 | 7 | - | 8 | 13 | 9 | 7 | 3 | 17 | 77 | 62.5 | 70.8 | 19 |
| 25 | 16 | 18 | 12 | M18x1.5 | 8 | 26.5 | G1/8 | 14 | 15.5 | 8 | M10x1.25 | 9 | - | 10 | 17 | 9 | 9 | 3 | 16.5 | 78.5 | 62 | 69.5 | 24 |
| 32 | 22 | 22 | 15 | M22x1.5 | 8 | 33.5 | G1/8 | 16 | 17.5 | 5.5 | M10x1.25 | 7 | 20 | 12 | 15 | 9 | 10 | 3 | 23 | 93 | 74 | 86 | 30 |
| 40 | 23 | 30 | 15 | M30x1.5 | 10 | 41.5 | G1/8 | 20 | 18 | 5.5 | M12x1.25 | 5 | 24 | 16 | 15 | 10 | 13 | 3 | 24 | 96 | 78.5 | 91 | 38 |

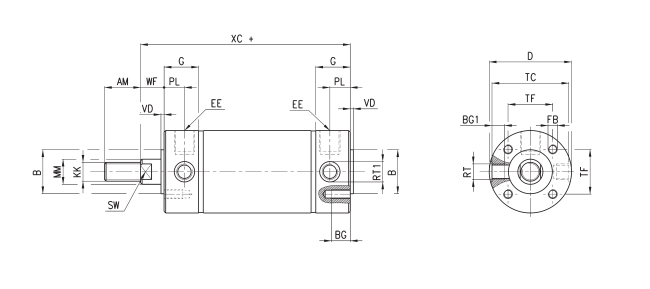

Чертеж цилиндрa серии SC-MD-50..63
| Диаметр | AM | ØB | BG | BG1 | ØD | EE | FB | G | KK | ØMMh9 | PL | RT | RT1 | SW | TC | TF | VD | WF | XC+ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 23 | 28 | 12 | 8 | 52.5 | G1/4 | M6 | 22 | M12x1.25 | 16 | 13 | M10x1 | 13 | 13 | 49 | 28.5 | 2 | 13 | 97 |
| 63 | 30 | 35 | 12 | 9.5 | 65.5 | G1/4 | M8 | 22 | M16x1.5 | 20 | 13 | M12x1.5 | 15 | 17 | 62 | 35.5 | 2 | 13 | 99 |
