| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SV-M-ES-32NC-15-DC24V | 3200 нл/мин / DC24V | 2,830 ₴ | |
| SV-M-ES-32NC-15-AC220V | 3200 нл/мин / AC220V | 2,830 ₴ |
Пневмораспределители серии М применяются на оборудовании с высоким давлением сжатого воздуха. Стандартно поставляем трехлинейные двухпозиционные 3/2 нормально закрытые пневмораспределители с односторонним электропневматическим управлением и пружинным возвратом, предназначенные для работы со сжатым воздухом при рабочем давлении 2-35 бар . Давление входящего сжатого воздуха допускается до 40 бар.
Трехлинейные пневмораспределители имеют на корпусе три отверстия, обозначаемые буквами или цифрами:
- "P" - входное отверстие для подключения подачи сжатого воздуха
- "A" – выходное отверстие для подключения к линии потребителя
- "S" – выпускное отверстие для сброса давления в атмосферу.
Пневмораспределители высокого давления серии "М" имеют одинаковую присоединительную резьбу входа-выхода-выхлопа — внутреннюю трубную цилиндрическую резьбу G1/2 .
По способу работы пневматические клапаны 3/2 NC серии «М» с односторонним электрическим управлением моностабильны и нормально закрыты (при отсутствии электрического сигнала сбрасывается давление на линии потребителя, так как выход соединен с выпускным отверстием).
В интернет-магазине Вы можете выбрать и заказать пневмораспределитель с электромагнитными катушками двух типов:
- DC24V – постоянный ток, напряжение 24 В
- AC220V - переменный ток, напряжение 220 В
Также по телефону можно заказать взрывозащищенные электромагнитные катушки с диодом на разъеме или без него.
| Модель | SV-M-ES-32NC-15 |
|---|---|
| Число линий/позиций | 3/2 |
| Эффективная площадь поперечного сечения | 60 мм 2 |
| Вход | G1/2" |
| Выход | G1/2" |
| Выхлоп | G1/2" |
| Номинальный расход воздуха | 3200 л/мин |
| Рабочая среда | Воздух, тонкость фильтрации не менее 40 микрон |
| Тип управления | Электропневматическое (пилотное), пневматическое (прямое) |
| Диапазон рабочего давления | 2 – 35 бар |
| Макс. входное давление | 40 бар |
| Диапазон рабочих температур | -5...+50 °С (в сухом воздухе без влаги) |
| Напряжение питания | 24 В постоянного тока (9 Вт); 220 В переменного тока (13 ВА) |
| Допустимые отклонения напряжения питания | -15%...+10% |
| Степень защиты, класс изоляции | IP65, класс F |
| Мин. время переключения | 0,05 с |

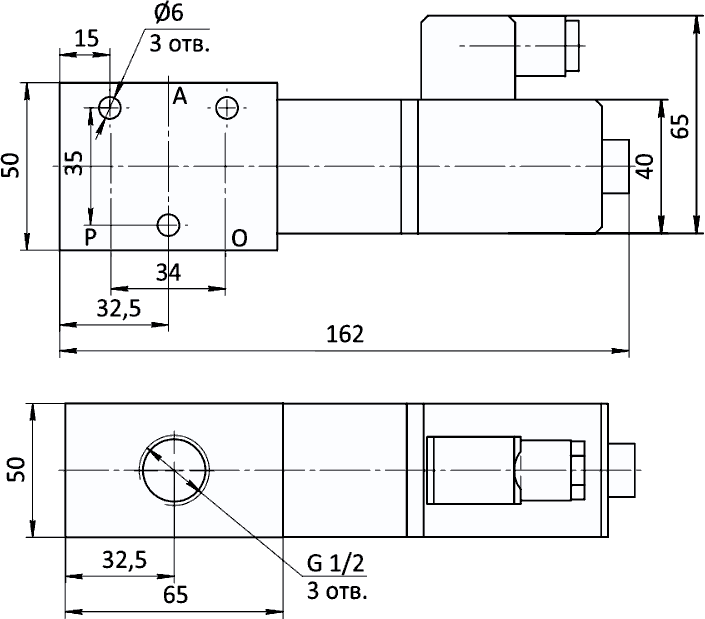

Размер SV-M-ES-32NC-15
