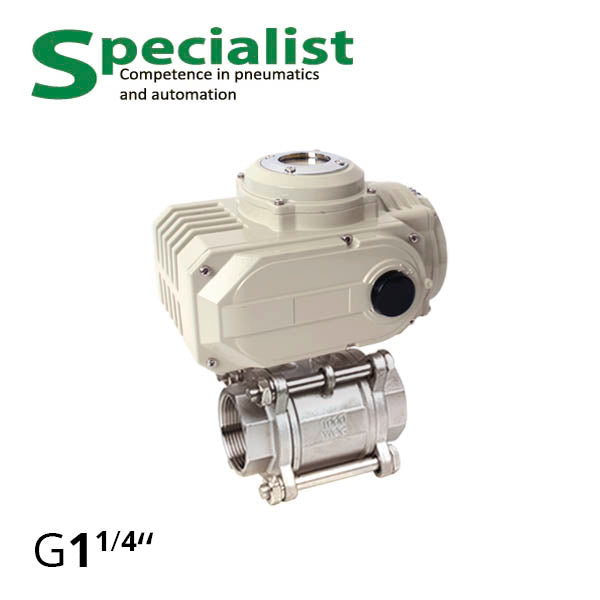

SCBV-Q611F-16FC-32-HL-10 — это трехсоставной двухходовой запорный шаровый кран ДУ 32 с резьбой вн-вн 1 ¼″ и электроприводом. Данная запорная арматура из нержавейки используется как исполнительный механизм осуществляющий открытие и закрытия водопровода, линий разлива питьевой воды или пищевых смесей, продуктов нефтепереработки или химических веществ. Обязательно проверьте состав жидкости или газа на хим. совместимость с материалами крана: PTFE-тефлоном и AISI 304. При необходимости звоните и заказывайте у Specialist такую же сборку шарового крана с эл.приводом, но из других материалов.
Конструктивное исполнение запорного шарового электрокрана ДУ32 1 ¼ дюйма
Сборка по умолчанию SCBV-Q611F-16FC-32-HL-10 являеться следующей:
- Шаровый кран полнопроходной, чтобы обеспечить высшую пропускную способность благодаря тому, что размер отверстия в шаре совпадает с диаметром трубопровода.
- Трехсоставной корпус крана состоит непосредственно из кожуха и двух съемных накладных муфт (резьбовая часть) с внутренней резьбой на 1 ¼ дюйма. Мы также предлагаем на заказ фланцевые шаровые краны полдюймовые, вставки под приварку или кламповку.
- Стандартизированные крепления F05/F07. Шаровой кран и электропривод имеют фланцы соединения между собой по ISO 5211/DIN 3337, что дает полную совместимость и взаимозаменяемость оборудования и обеспечивает надежный монтаж, соответствующий нормам ЕС и Украины.
- Режим работы “открыто-закрыто” по электрическому сигналу на электрический привод
- Антистатическое устройство и защита от протечки через шток
| Модель крана | SCBV-Q611F-16FC-32 |
|---|---|
| Разновидность | Двухходовой кран шаровой |
| Размер присоединения | G 1 ¼″ |
| Диаметр номинальный | DN 32 |
| Диаметр шара | Полнопроходной |
| Класс герметичности | А (наивысшее, без вытоков) |
| Номинальное рабочее давление | Ру16 (16 bar, 1.6 MPa); на заказ ру40 |
| Рабочая температура | от -40 до 180°C (без замерзания жидкости) |
| Модель привода | SCBF-HL-10 “открыто-закрыто” |
| Питание повода | 220Вольт (стандарт) |
| Материал корпуса и шара | Сталь нержавеющая марка 304 |
| Материал уплотнения седла | PTFE |
| Рабочая среда | Вода, масло, жидкость, газ |
| L | F | K1 | K | C | C1 | B | G | D | M | N | Y | H | A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 95 | 50 | 35 | 30 | 5,5 | 6,5 | 72 | 1 1/4″ | 32 | 11 | 12 | 5 | 47 | 103 |
Загрузить 3D модель (.step)

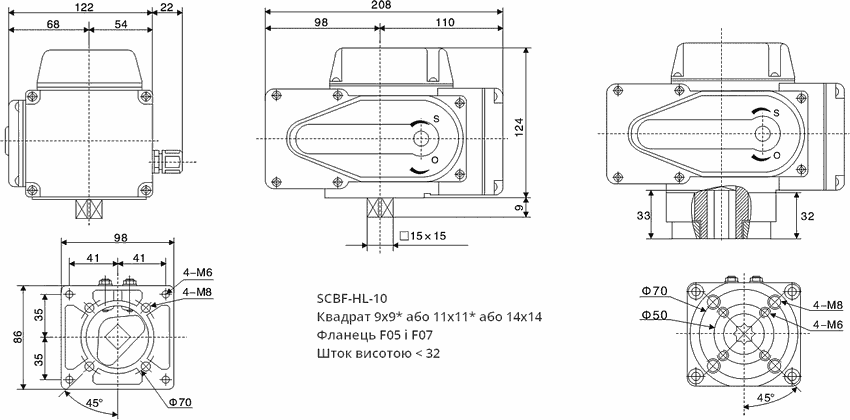

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
