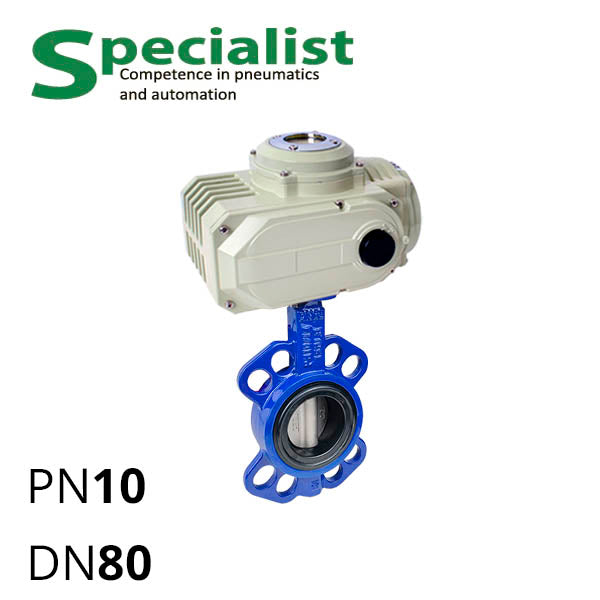

SCBF-D673-10XEX-80-HL-10 — это промышленный запорный дисковый поворотный затвор DN 80 PN 10 чугунный межфланцевый с электроприводом, с корпусом и диском из литой углеродистой стали WCB и неразборной конструкцией. В отличие от серого и ковкого чугуна запорная арматура WCB может работать под высоким давлением и обладает лучшей термостойкостью. Монтируется межфланцевая защелка баттерфляй между 2 стандартными фланцами на трубу с условным диаметром 80 мм (ДУ 80).
Эти чугунные межфланцевые задвижки баттерфляй ДУ 80 оснащены двухпозиционным типом привода "открыть-закрыть", который может перекрывать объем неагрессивных газов, воздуха, воды, жидкостей со слабой концентрацией щелочей. Рабочая среда должна быть проверена на совместимость с WCB и EPDM. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.
| DN | 80 мм |
|---|---|
| Номинальное давление | Ру 10 бар (1 МПа) |
| Материал корпуса | WCB по ASTM A216 |
| Материал диска | WCB по ASTM A216 |
| Материал уплотнений | EPDM |
| Рабочая температура EPDM | от −30 до 95° C |
| Монтажная толщина | 45 мм |
| Электрический привод | SCBF-HL (2-поз.) |
| Электропитание | 220 Вольт |
| Крутящий момент привода | 100 Н⋅м |
Также вы можете купить регулируемую задвижку баттерфляй с электроприводом.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-80 | 50 | 7 | 14 | 11 | 19 | 159 | 129 | 26,5 | 20 | 80 | 48,5 | 138,5 | 115,5 |
Стандартный размер площадки под привод и квадрат см. выше в тех.описании.
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
