Дисковый поворотный затвор ДУ 80 нерж. межфланцевый с электроприводом SCBF-D674
Дисковый поворотный затвор ДУ 80 нерж. межфланцевый с электроприводом SCBF-D674

Дисковый поворотный затвор ДУ 80 нерж. межфланцевый с электроприводом SCBF-D674

: В наличии

: от 9,397 до 14,856 грн

Диск
Уплотнение

Модель: SCBF-D674-10XEC-80-HL-10

Цена: 9,397 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 9,397 ₴

Модель Опции Цена за шт.
SCBF-D674-10XEC-80-HL-10 SS304 / EPDM 9,397 ₴
SCBF-D674-10XES-80-HL-10 SS316 / EPDM 9,527 ₴
SCBF-D674-10XFS-80-HL-20 SS316 / PTFE 14,856 ₴

SCBF-D674-10XEC/10XES/10XFS-80-HL-10/20 это промышленный запорный затвор поворотный дисковый ДУ 80 из нержавейки с эл.приводом для межфланцевой установки. Изготовленная задвижка баттерфляй “бабочка” с корпусом WCB и диском из пищевой нержавеющей стали CF8 или CF8M, которая являеться аналогами AISI 304/316 SS. Предназначенный исполнительный механизм для открытия и закрытия рабочей среды на трубах диаметром условного прохода DN 80 мм.

Эти стальные нержавеющие межфланцевые задвижки баттерфляй ДУ 80 оснащены запорным духпозиционным типом привода: положения “открыто” и “закрыто”. Рабочую среду следует проверять на совместимость с SS304/SS316 и EPDM/PTFE. Для жидкостей с содержанием органических кислот (уксусная, лимонная, молочная и т.д.) подойдет SS304+EPDM, тогда как для нефтепродуктов следует выбирать SS316+PTFE.

Давление (по умолчанию) — PN до 10 бар.

Табл. — Главные характеристики эл. приводного дисково-поворотного затвора нерж. ДУ80
DN 80 мм
Ном. давление Ру 10 бар (1 МПа)
Корпус WCB по ASTM A216
Диск CF8 или CF8M (SS304 или SS316)
Вкладыш седла EPDM или PTFE
Температура рабочей среды для EPDM от −30 до 95° C
Температура рабочей среды для PTFE от −40 до 160° C
Строительная длина 45 мм
Модель электропривода SCBF-HL-10/20 (двухпозиционный)
Питание 220 В
Использование Автоматизованная запорная арматура
Крутящий момент привода 100/200 Н⋅м
Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй SCBF-D673-10XEX-80
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-80 50 7,5 12 9 18 151/163 125 30 21 80 49 103,5 157
SCBF-D674-10XES-80 50 7,5 12 9 16 151/163 125 30 21 80 49 103,5 157
SCBF-D674-10XFS-80 50 7,5 12 9 16 151/163 125 30 21 80 49 103,5 157
SCBF-D670-16XFC-80 50 7 14 11 15 158,00 129 25 20 80 48,5 98,5 155,5
SCBF-D671-16XES-80 50 7,5 12 9 20 152,00 125 30 21 80 49 103,5 157

Загрузить SCBF-D674-10XEC-80.step (528.06 kB)
Чертеж размеров электропривода SCBF-HL-10-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

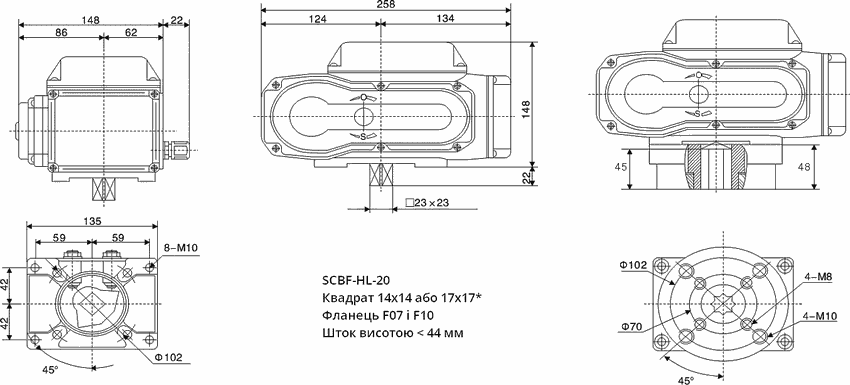

Чертеж размера электропривода SCBF-HL-20-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
