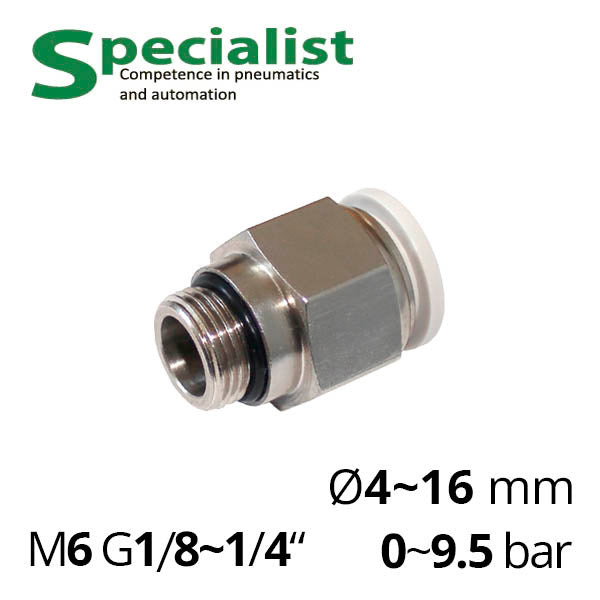

Пластиковый цанговый фитинг серии SF-EPC прямой штуцер с наружной резьбой

: В наличии

: от 21 до 170 грн

Обычная цена

Резьба "папа"
Цанга под трубку

Модель: SF-EPC-4-M5

Цена: 21 ₴  за шт.


Сумма: 21

Модель Опции Цена за шт.
SF-EPC-4-M5 M5 / 4 мм / 1-3 дня 22 ₴
SF-EPC-4-G01 G1/8" / 4 мм / 1-3 дня 21 ₴
SF-EPC-6-G01 G1/8" / 6 мм / 1-3 дня 23 ₴
SF-EPC-8-G01 G1/8" / 8 мм / 1-3 дня 30 ₴
SF-EPC-10-G01 G1/8" / 10 мм / 1-3 дня 38 ₴
SF-EPC-6-G02 G1/4" / 6 мм / 1-3 дня 28 ₴
SF-EPC-8-G02 G1/4" / 8 мм / 1-3 дня 32 ₴
SF-EPC-10-G02 G1/4" / 10 мм / 1-3 дня 38 ₴
SF-EPC-12-G02 G1/4" / 12 мм / 1-3 дня 57 ₴
SF-EPC-6-G03 G3/8" / 6 мм / 1-3 дня 43 ₴
SF-EPC-8-G03 G3/8" / 8 мм / 1-3 дня 41 ₴
SF-EPC-10-G03 G3/8" / 10 мм / 1-3 дня 38 ₴
SF-EPC-12-G03 G3/8" / 12 мм / 1-3 дня 57 ₴
SF-EPC-16-G03 G3/8" / 16 mm / 1-3 дня 147 ₴
SF-EPC-6-G04 G1/2" / 6 мм / 1-3 дня 60 ₴
SF-EPC-8-G04 G1/2" / 8 мм / 1-3 дня 65 ₴
SF-EPC-10-G04 G1/2" / 10 мм / 1-3 дня 58 ₴
SF-EPC-12-G04 G1/2" / 12 мм / 1-3 дня 83 ₴
SF-EPC-16-G04 G1/2" / 16 mm / 1-3 дня 170 ₴
SF-EPC-4-G02 G 1/4" / 4 мм 28 ₴

Промышленный пневматический фитинг серии SF-EPC-G это прямой штуцер с пластиковой цангой для подсоединения пневматической трубки с наружным диаметром 4, 6, 8, 10, 12 или 16 мм. С обратной стороны имеет наружную метрическую или трубную цилиндрическую резьбу ("папа"): M5, M6, G1/8″, 1/4″, 3/8″, 1/2″ или 1/4″.

Пластиковые цанговые фитинги изготовлены из никелированной бронзы (корпус и резьбовая часть), белого или светло-серого технического пластика (цанговая часть), а для уплотнения на резьбе и трубопроводе имеются манжеты NBR. Эти фитинги рассчитаны для работы со сжатым воздухом под давлением до 9.5 бар, водой и другими рабочими средами, совместимыми с материалами корпуса и уплотнений. Диапазон рабочих температур при использовании воздуха от минус 10 до плюс 60° C.

Преимущества SF-EPC-G
  • пластиковый цанговый штуцер SF-EPC-G качественнее SF-IPC-G, так как изготовлен из более плотного прочного материала, имеет больший вес;
  • цанговые соединения не портят форму гибких трубок, поэтому они могут использоваться многократно;
  • быстросъемные соединения упрощают и ускоряют монтаж и обслуживание всей пневмосистемы;
  • соединения являются надежными, обеспечивают герметичность пневмолиний.
Габаритні розміри SF-EPC
Таблиця — Розміри пластикового цангового фітингу SF-EPC, мм
Модель L A B ØD G H Ключ
SF-EPC4-M5 18 14.6 4 4 M5 12 3
SF-EPC4-G01 19.5 14.6 5.5 4 G1/8” 14 3
SF-EPC4-G02 18.1 14.6 7.5 4 G1/4” 17 3
SF-EPC6-M5 20.5 15.2 4 6 M5 12 4
SF-EPC6-G01 20.4 15.2 5.5 6 G1/8” 14 4
SF-EPC6-G02 22.1 15.2 7.5 6 G1/4” 17 4
SF-EPC6-G03 20.7 15.2 8.5 6 G3/8” 20 4
SF-EPC6-G04 24.7 15.2 11 6 G1/2” 24 4
SF-EPC8-G01 25.1 16.2 5.5 8 G1/8” 14 5
SF-EPC8-G02 23.5 16.2 7.5 8 G1/4” 17 5
SF-EPC8-G03 21.1 16.2 8.5 8 G3/8” 20 6
SF-EPC8-G04 25.1 16.2 11 8 G1/2” 24 6
SF-EPC10-G01 27.4 18.7 5.5 10 G1/8” 17 5
SF-EPC10-G02 29.3 16.2 7.5 10 G1/4” 17 6
SF-EPC10-G03 26.8 16.2 8.5 10 G3/8” 20 8
SF-EPC10-G04 25.1 16.2 11 10 G1/2” 24 8
SF-EPC12-G01 30.6 21.7 5.5 12 G1/8” 21 5
SF-EPC12-G02 32.6 21.7 7.5 12 G1/4” 21 6
SF-EPC12-G03 29.6 21.7 8.5 12 G3/8” 21 8
SF-EPC12-G04 30.6 21.7 11 12 G1/2” 24 8
SF-EPC16-G03 37.5 24.5 8.5 16 G3/8” 24 8
SF-EPC16-G04 40 24.5 11 16 G1/2” 24 10
